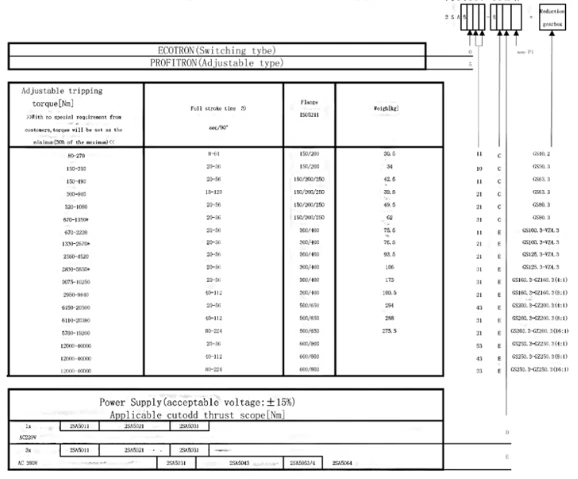

Οδηγός επιλογής μοντέλου στον ηλεκτρικό ενεργοποιητή τετάρτης περιστροφής

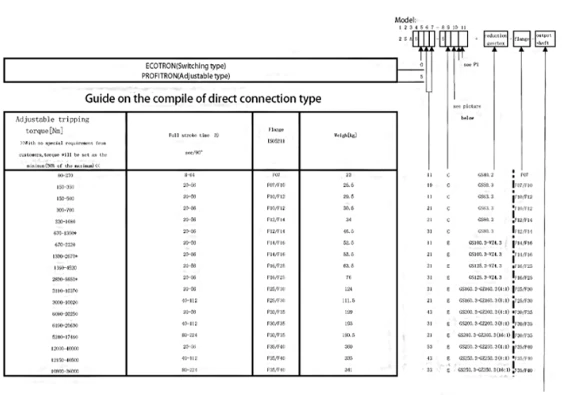

2SA5.. Σειρά απευθείας συνδεδεμένοι ηλεκτρικοί ενεργοποιητές μερικής περιστροφής
2SA5..· Σειρά απευθείας συνδεδεμένος ηλεκτρικός ενεργοποιητής μερικής περιστροφής

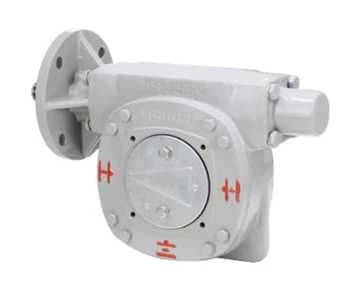

GS..· Συσκευή αξεσουάρ σειράς
Ροπή εξόδου ενεργοποιητή μερικής στροφής =ροπή εξόδου περιστροφικού ενεργοποιητή X συντελεστής ενίσχυσης ροπής μειωτήρα f
Πλήρης χρόνος διαδρομής ενεργοποιητή μερικής στροφής (δευτερόλεπτα/ 90 μοίρες )=(15x λόγος μειωτήρα μετάδοσης/ ταχύτητα άξονα εξόδου περιστροφικού ενεργοποιητή

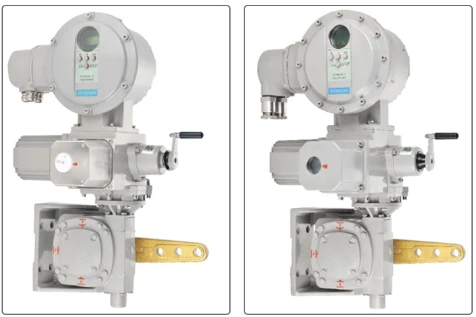

2SA5..· Σειρά ηλεκτρικοί ενεργοποιητές μερικής περιστροφής που τοποθετούνται στο πόδι

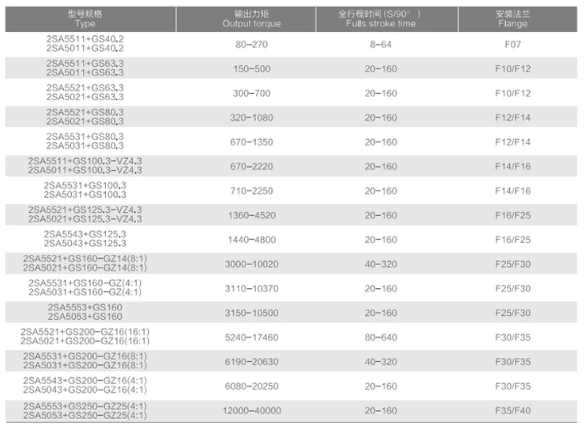

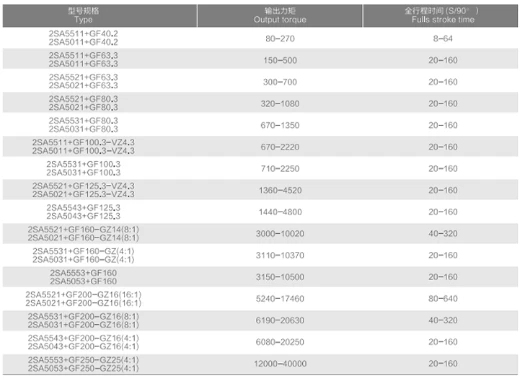

2SA5... Τεχνικά δεδομένα ηλεκτρικών ενεργοποιητών μερικής περιστροφής σε πέλμα σειράς
Συσκευή αξεσουάρ GF...Series
Ροπή εξόδου ενεργοποιητή μερικής στροφής=ροπή εξόδου περιστροφικού ενεργοποιητή X μειωτήρας συντελεστής ενίσχυσης ροπής f
Πλήρης χρόνος διαδρομής ενεργοποιητή μερικής στροφής (δεύτερη/90 μοίρες)=(15x σχέση μετάδοσης κίνησης) / ταχύτητα άξονα εξόδου περιστροφικού ενεργοποιητή

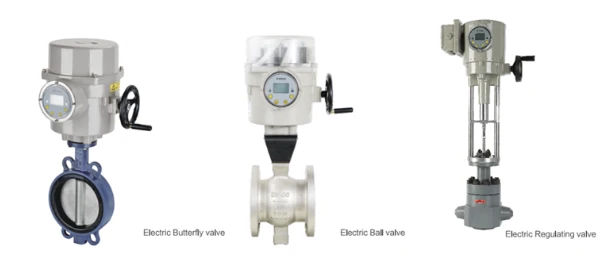

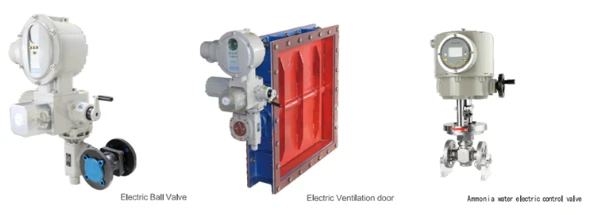

Εφαρμογή βαλβίδας
Ηλεκτρική σύνδεση

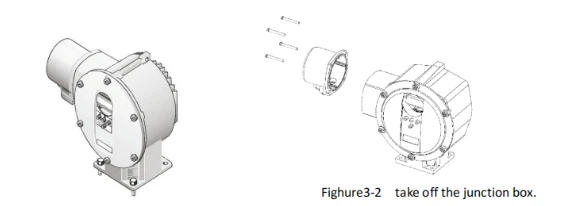

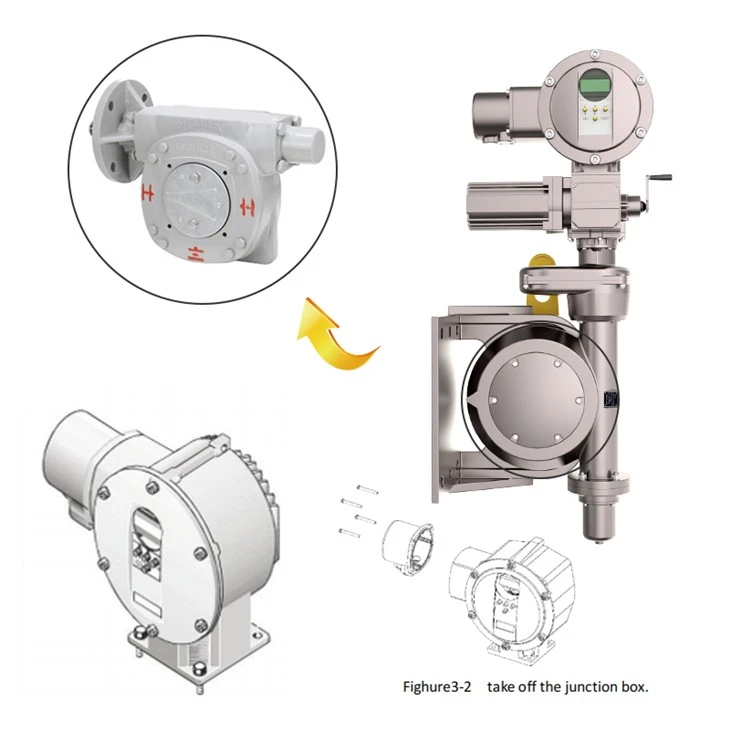

Προειδοποίηση: διακόψτε την κύρια παροχή ρεύματος πριν αφαιρέσετε το ανεξάρτητο κάλυμμα ακροδεκτών. (1) Χαλαρώστε τέσσερα μπουλόνια από την ηλεκτρική αποθήκη, αφαιρέστε το κουτί διακλάδωσης. Δείτε την εικόνα 3-2
(2)Βιδωτή άρθρωση στεγανοποίησης καλωδίου και μέσω του καλωδίου. Προσοχή: καλώδιο τροφοδοσίας: Οι καλωδιώσεις του κύριου κυκλώματος πρέπει να χρησιμοποιούν μεταλλικό σφραγισμένο σύνδεσμο σωλήνα. Καλώδια ελέγχου: πρέπει να χρησιμοποιούνται θωρακισμένα καλώδια με μεταλλικό σφραγισμένο σύνδεσμο σωλήνα για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Αρχειοθετημένο καλώδιο διαύλου: η θωράκιση μπορεί να γειωθεί στην πλακέτα κυκλώματος της διεπαφής διαύλου .
(3) Αφαιρέστε τον ακροδέκτη XI από τον πίνακα ελέγχου. Εάν είναι με πλακέτα ρελέ, πάρτε την πλακέτα ρελέ απενεργοποίησης ακροδέκτη X2 και την πλακέτα οδηγού τερματικού X3. Χρησιμοποιώντας κατσαβίδι για να σπρώξετε/βγάλετε τον ακροδέκτη από την πλακέτα βύσματος, εάν χρειάζεται.
(4)Σύμφωνα με το διάγραμμα σύνδεσης (εικ. 3-4), συνδέστε τη γραμμή τροφοδοσίας και ελέγχου. Βεβαιωθείτε ότι η προστατευτική γείωση (PE) είναι συνδεδεμένη με το σημείο γείωσης στον εσωτερικό ενεργοποιητή.
(5) Εγκαταστήστε τον ακροδέκτη XI στον πίνακα ελέγχου, τον ακροδέκτη X2 στον πίνακα επανάληψης, τον ακροδέκτη X3 στον πίνακα οδήγησης.
(6) Τοποθετήστε ξανά το κουτί διακλάδωσης στην ηλεκτρονική αποθήκη, η είσοδος της υπηρεσίας καλωδίων θα πρέπει να εγκατασταθεί οριζόντια προς τα κάτω προς το παρόν.
(7)Βιδώστε την άρθρωση του σωλήνα στεγανοποίησης καλωδίου Σημαντικό: κατά την εγκατάσταση, το πιο σημαντικό από όλα είναι να βεβαιωθείτε ότι η άρθρωση του σφραγισμένου καλωδίου σωλήνα και ο στεγανοποιημένος δακτύλιος (δακτύλιος τύπου O) έχουν συναρμολογηθεί καλά ώστε να πληρούν το απαιτούμενο επίπεδο προστασίας. Για λεπτομέρειες σχετικά με την επιτρεπόμενη διάμετρο του αγωγού, ανατρέξτε στο διάγραμμα καλωδίωσης.
