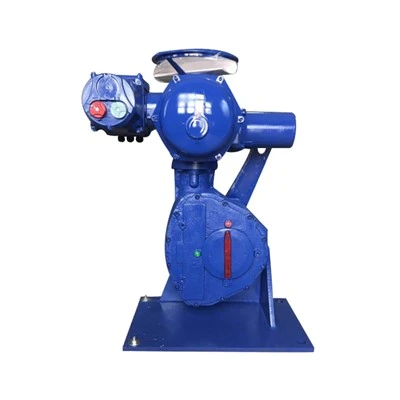

Ηλεκτρικός ενεργοποιητής
Ο ηλεκτρικός ενεργοποιητής διαμόρφωσης πολλαπλών στροφών μπορούν να χρησιμοποιηθούν για έλεγχο διάφορες βαλβίδες όπως η βαλβίδα πύλης, η βαλβίδα σφαιρών, η υψηλή θερμοκρασία και η βαλβίδα υψηλής πίεσης, η βαλβίδα νερού από desuperheating και άλλες βαλβίδες περιστροφής με περιστροφή 0-360 βαθμών και η ροπή είναι 30-700nm. Βαθμός προστασίας: IP67.
ΦΟΝΤΑ
Χαρακτηριστικά προϊόντος
• Συμπαγής δομή, μεγάλη ροπή εξόδου
• Το τρένο με αυτοεξυπηρέτηση μπορεί να διατηρήσει τη θέση της βαλβίδας όταν ο ενεργοποιητής απενεργοποιείται
• Πολύ καλή αντίσταση δόνησης • Πολύ απλή ρύθμιση - δεν απαιτούνται συγκεκριμένα εργαλεία
• Ρυθμιζόμενος περιοριστής μηχανικού εγκεφαλικού
• Όλοι οι ενεργοποιητές είναι εξοπλισμένοι με δείκτη χειρός και μηχανικής θέσης έκτακτης ανάγκης ως πρότυπο
Μέθοδος ελέγχου
Διακόπτης
Ο πελάτης παρέχει τη λογική ελέγχου για να επεξεργαστεί όλα τα δεδομένα από τον ενεργοποιητή. Ο εκκινητής αναστροφής βρίσκεται στο γραφείο ελέγχου του χρήστη.
Ολοκληρωμένος έλεγχος
Το σύστημα ελέγχου Integral+ είναι πλήρως διαμορφωμένο και μπορεί να εφαρμόσει όλες τις λειτουργίες ελέγχου ενεργοποιητή, συμπεριλαμβανομένης της αναφοράς κατάστασης, του χειρισμού σφαλμάτων, της προστασίας του συστήματος και της επεξεργασίας εντολών.
Το Posigam+ Control βασίζεται στην ίδια ηλεκτρονική πλατφόρμα με το Integral+, με την προσθήκη λειτουργικότητας θέσης. Το γραμμικό σήμα χρησιμοποιείται για τον έλεγχο του ενεργοποιητή (σημείο θέσης) και την πραγματική θέση της βαλβίδας ελέγχου (ανάδραση).
Έλεγχος Intelli+®
Το Intelli+® μπορεί να ρυθμιστεί χωρίς να ανοίξει το κάλυμμα.
Το Intelli+® είναι εξοπλισμένο με οθόνη LCD και συναφή εργαλεία για προληπτική συντήρηση.
Ηλεκτρικός και έλεγχος
Μέθοδοι ελέγχου
Τοπικός έλεγχος: Λειτουργία κουμπιού, λειτουργία υπέρυθρης ακτινοβολίας
DCS
Έλεγχος απομακρυσμένης μεταγωγής: Παθητική ξηρή επαφή, DC24V
Απομακρυσμένος αναλογικός έλεγχος: DC4-20MA
Έλεγχος ESD
Διαλείπουσα λειτουργία λειτουργίας
Έλεγχος δύο συρμάτων
FCS (σύστημα ελέγχου FieldBus)
Λειτουργία ελέγχου λεωφορείου:
Η ενότητα επικοινωνίας υιοθετεί μια ανεξάρτητη δομή που συνδυάζεται στο κύριο συμβούλιο για να καλύψει τις ανάγκες των διαφορετικών μέσων επικοινωνίας και των διαφορετικών συστημάτων πρωτοκόλλων επικοινωνίας. Σήμερα υποστηριζόμενα πρωτόκολλα επικοινωνίας περιλαμβάνουν Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (προαιρετικά).
Λειτουργία τηλεχειριστηρίου υπερύθρων:
Ο ενεργοποιητής χρησιμοποιεί προηγμένη τεχνολογία τηλεχειριστηρίου υπέρυθρης ακτινοβολίας, η οποία επιτρέπει τον διάλογο ανθρώπινης μηχανής μέσω ενός σφραγισμένου παραθύρου διαλόγου χωρίς να ανοίξει το κάλυμμα του ενεργοποιητή. Ακόμη και σε επικίνδυνες καταστάσεις, το εγγενώς ασφαλές τηλεχειριστήριο μπορεί να εκτελέσει με ασφάλεια τη ρύθμιση παραμέτρων και την απομακρυσμένη λειτουργία του ενεργοποιητή.
|
Ακανόνιστος |
- Το Fieldbus είναι το πιο αξιόπιστο και συνήθως χρησιμοποιούμενο πρωτόκολλο επικοινωνίας για βιομηχανικούς χώρους που χειριστείτε διακριτά δεδομένα. Το προϊόν αυτό έχει πιστοποιηθεί από την PROFIBUS International. - Υποστηρίζει Profibus DP V0, Profibus DP V1 και Profibus Redcom πλεονασμό |
|
Modbus |
- Αυτό το προϊόν ακολουθεί πιστά το πρωτόκολλο επικοινωνίας Modbus, το οποίο είναι το πιο συνηθισμένο και το ευκολότερο πρωτόκολλο επικοινωνίας για να εφαρμοστεί σε βιομηχανικούς χώρους. Σε σύγκριση με άλλα Πρωτόκολλα επικοινωνίας, αυτό το προϊόν μπορεί να εφαρμοστεί στον ιστότοπο πιο φθηνά και γρήγορα. - Επί του παρόντος, παρέχονται προϊόντα MODBUS-RTU και οι πελάτες μπορούν να επιλέξουν άλλες επιλογές όπως Modbus-Ascii και Modbus-TCP. |
|
F/F |
- Πρωτόκολλο επικοινωνίας που χρησιμοποιείται σε πεδία ελέγχου διαδικασιών όπως το πετρέλαιο και το φυσικό αέριο. Αυτό το προϊόν ήταν Πιστοποιημένο από το Ίδρυμα FieldBus. |
|
Αρσενικό ελάφι |
- Το πρωτόκολλο επικοινωνίας HART (Διεύθυνση Διεύθυνσης Highway) εκτελεί έλεγχο από Προσθήκη ψηφιακών δεδομένων στο σήμα μετάδοσης 4-20mA. - Αυτό το προϊόν είναι εγγεγραμμένο στο HCF (Hart Communication Foundation) |
Ακριβής μέτρηση και προστασία ροπής
Επαγγελματικά σχεδιασμένο σύστημα μέτρησης ροπής για να εξασφαλιστεί η προστασία υπερφόρτωσης ενεργοποιητή και η παρακολούθηση σε πραγματικό χρόνο των αλλαγών ροπής βαλβίδων:
(Τυπική διαμόρφωση) Μηχανική μέτρηση ροπής: Ο παραδοσιακός μηχανισμός μηχανικής σκανδάλης έχει τα πλεονεκτήματα της ωριμότητας, της σταθερότητας και της αξιοπιστίας. Έχουμε βελτιστοποιήσει και αναβαθμίσει το με βάση την αρχική ροπή, καθιστώντας τη συσκευή ροπής πιο ευαίσθητη και τη διάρκεια ζωής της βελτιώθηκε πολύ.
(Προαιρετική) Ηλεκτρονική μέτρηση ροπής: Ανίχνευση του ρεύματος σε πραγματικό χρόνο, της τάσης και της μαγνητικής ροής του κινητήρα και η εργασία με τον μικροελεγκτή για ολοκληρωμένους υπολογισμούς, επιτυγχάνεται η ακριβής ροπή εξόδου και επιτυγχάνεται συνεχής μέτρηση. Αυτό το σύστημα δεν χρειάζεται να εξετάσει τη μηχανική φθορά, η οποία βελτιώνει την αξιοπιστία του συστήματος.
Μέτρηση και προστασία κινητήρα
Υπερθέρμανση: Όταν η θερμοκρασία του κινητήρα υπερβαίνει την τιμή προστασίας υπερθέρμανσης, ο κινητήρας απαγορεύεται να λειτουργεί και εμφανίζεται το μήνυμα συναγερμού υπερθέρμανσης του κινητήρα. Υπερφόρτωση και βραχυκύκλωμα: Το κύκλωμα έχει σχεδιαστεί με τσιπ μετατροπής τάσης ακριβείας ADI για να ικανοποιήσει την ακριβή μέτρηση ενός ευρέος φάσματος αλλαγών ρεύματος. Τα χαρακτηριστικά αντι-καθυστερήσεων υπερφόρτωσης και η προστασία βραχυκυκλώματος πληρούν τα σχετικά πρότυπα.
Στιγμιαία αντίστροφη προστασία: Χρησιμοποιώντας στιγμιαία τεχνολογία ελέγχου ανάστροφης καθυστέρησης, όταν ο ενεργοποιητής λαμβάνει ένα σήμα αντίστροφης λειτουργίας κατά τη διάρκεια της λειτουργίας, το σύστημα ελέγχου θα κλείσει πρώτα και στη συνέχεια θα εκτελέσει την αντίστροφη δράση μετά από καθυστέρηση για την πρόληψη ζημιών στα μηχανικά τμήματα μετάδοσης.
Ηλεκτρονικό φρένο: Ο ηλεκτρικός ενεργοποιητής διαμόρφωσης εξασφαλίζει ότι η βαλβίδα σταματά στη θέση της βαλβίδας μέσω της ρύθμισης νεκρού ζώνης και του ηλεκτρονικού φρένου.
Ανταλλακτικά προϊόντων
Εφαρμογές πεδίου
ΠΡΟΤΥΠΟΙ ΚΑΝΟΝΙΣΜΟΙ
|
Ροπή |
Πολλαπλή στροφή: 30-700nm |
|
Υλικό κέλυφος |
Αλουμίνιο |
|
Μέθοδος ελέγχου |
Τύπος τύπου/τοποθέτησης/Τύπος διαμόρφωσης |
|
Βαθμός προστασίας |
Πρότυπο IP67 |
|
Σύστημα επικάλυψης |
Κατιονική εποξική επικάλυψη/προαιρετική προστασία από εξαιρετικά διαβρωτικές συνθήκες Οι βίδες σύσφιξης είναι βίδες από ανοξείδωτο χάλυβα |
|
Θερμοκρασία περιβάλλοντος |
Standard: -20-+70 βαθμός υψηλής θερμοκρασίας: 0-+90 βαθμός χαμηλής θερμοκρασίας: -40-+70 βαθμός |
|
Μοτέρ |
Κλωριδικός κινητήρας σκίουρου, κλάση μόνωσης F, ενσωματωμένη θερμική προστασία |
|
Αξιολόγηση καθήκοντος
|
S4-30%: Τύπος on-off, ο μέγιστος αριθμός εκκινήσεων ανά ώρα είναι 360 φορές S4-30%: Τύπος τοποθέτησης, ο μέγιστος αριθμός εκκινήσεων ανά ώρα είναι 360 φορές S4-50%: Τύπος διαμόρφωσης, ο μέγιστος αριθμός εκκινήσεων ανά ώρα είναι 1200 φορές |
|
Σχεδιασμός εργαλείων |
Αυτο-κλείδωμα σε όλες τις ταχύτητες |
|
Φλάντζα εξόδου |
Multi-Turn: πρότυπο ISO5210 |
|
Άξονας εξόδου
|
Ο δακτύλιος άξονα κίνησης μπορεί να αφαιρεθεί και να επεξεργαστεί ανάλογα με τις ανάγκες. Μπορεί να εγκατασταθεί κάθετα ή οριζόντια. |
|
Απόδοση κατά της κάμψης |
1G 9.8m/S2 10-500Hz |
|
Λάδωμα |
Λίπανση ενεργοποιητή για ζωή |
|
Χειροκίνητη λειτουργία |
Η χειροκίνητη και ηλεκτρική λειτουργία μπορεί να αλλάξει ελεύθερα |
|
Τροφοδοσία |
1 φάση, 3 φάση, 50/60Hz, έως 480V |
|
Καλωδίωση |
Εσωτερικά και εξωτερικά τερματικά εδάφους |
|
Εισαγωγή καλωδίων |
NPT 4x3/4 ", NPT1", NPT 1-1/2 "Προαιρετικό |
|
Ρελέ σήματος |
4 ρελέ: επιλέξτε από 23 επιλογές Διαμόρφωση επικοινωνίας: Κανονικά ανοιχτά ή κανονικά Vlosed Τρέχον ελάχιστο: 10mA στα 5V Μέγιστο ρεύμα: 5Α σε 250V AC ή 5A στο 30VDC (Επαγωγικό φορτίο) Προαιρετικά αξεσουάρ 3 ρελέ |
|
Αναμετάδοση σφάλματος |
SPDT Monostable Relay, σε προεπιλεγμένη θέση όταν δεν τροφοδοτείται Τρέχον ελάχιστο: 10mA στα 5V Μέγιστο ρεύμα: 5Α σε 250V AC ή 5A σε 30V DC (Επαγωγικό φορτίο) |
|
Αναλογικός έλεγχος |
Τα σημάδια εισόδου (ρύθμιση) και εξόδου (ανατροφοδότηση) είναι εντελώς απομονωμένα Ρυθμίσεις σήματος: • Σήμα εισόδου: 4-20 MA-Σήμα εξόδου: 4-20mA • Σήμα εισόδου: 0-20 MA-Σήμα εξόδου: 0-20mA • Σήμα εισόδου: 0-10 V-Σήμα εξόδου: 0-20mA (0 ~ 10V με εξωτερική αντίσταση) Αναλογική είσοδος: • Τρέχουσα: σύνθετη αντίσταση 160 ohms • Τάση: σύνθετη αντίσταση 11 kohms Αναλογική έξοδο: • Τρέχον: Το μέγιστο αποδεκτό φορτίο είναι 750 ohms όταν τροφοδοτείται από το 24VDC • Τάση: Το ελάχιστο αποδεκτό φορτίο είναι 50 kohms (αντίσταση διακλάδωσης 500 ohms) |
|
Διακόπτης ορίων ταξιδιού |
4 διακόπτες ορίων SPDT Χωρητικότητα διακόπτη: MAX 250VAC-16A/48VDC-2.5A (φορτίο αντίστασης) |
|
Διακόπτης ορίων ροπής |
Ο διακόπτης ορίων ροπής είναι ένας διακόπτης μη-συγκρατημένης. Ένα ζεύγος διακόπτη SPDT είναι στάνταρ. Χωρητικότητα μεταγωγής: MAX 250VAC-16A/48VDC-2.5A (φορτίο αντίστασης) |
|
Σήμα απομακρυσμένης θέσης |
1000Ω Potentiometer, 0.3W, Όριο μετακίνηση ρεύματος επαφής 1mA Πομπός θέσης: 4-20mA |
Τεχνικές παραμέτρους
Ηλεκτρικός ενεργοποιητής ST Muti-Turn 3P-380V 50Hz
|
Μέγιστος ροπή Nm |
Λειτουργικός ροπή Nm |
Μοντέλο |
Ταχύτητα στροφές |
Φορά S |
Σύνδεση φλάντζα ISO |
S4-50% |
|||
|
Εξουσία KW |
Ταχύτητα στροφές |
Ονομαστικό ρεύμα A |
Εκκίνηση Ρεύμα A |
||||||
|
60 |
30 |
Στ6 |
11 |
5.42 |
F10 |
0.10 |
750 |
0.80 |
1.60 |
|
16 |
3.75 |
0.10 |
750 |
0.80 |
1.60 |
||||
|
23 |
2.61 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
30 |
2.00 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
46 |
1.30 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
140 |
70 |
ST14 |
11 |
5.42 |
F10 |
0.37 |
1500 |
1.10 |
5.00 |
|
16 |
3.75 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
23 |
2.67 |
0.50 |
1500 |
1.50 |
5.00 |
||||
|
61 |
0.98 |
0.90 |
1500 |
2.70 |
14.0 |
||||
|
300 |
150 |
ST30 |
16 |
3.75 |
F14 |
0.90 |
1500 |
2.70 |
21.0 |
|
23 |
2.67 |
1.50 |
1500 |
3.70 |
52.0 |
||||
|
61 |
0.98 |
2.20 |
1500 |
5.10 |
8.5 |
||||
|
700 |
350 |
ST70 |
16 |
3.75 |
F16 |
2.20 |
1500 |
5.10 |
27.0 |
|
23 |
2.67 |
3.00 |
1500 |
7.20 |
37.0 |
||||
|
61 |
0.98 |
4.00 |
1500 |
9.10 |
52.0 |
||||
Ο ηλεκτρικός ενεργοποιητής ST Muti-Turn 1P-220V 50Hz
|
Μέγιστος ροπή Nm |
Λειτουργικός ροπή Nm |
Μοντέλο |
Ταχύτητα στροφές |
Φορά S |
Σύνδεση φλάντζα ISO |
S4-50% |
|||
|
Εξουσία KW |
Ταχύτητα στροφές |
Ονομαστικό ρεύμα A |
Εκκίνηση Ρεύμα A |
||||||
|
50 |
40 |
SRA6 |
26 |
2.31 |
F10 |
0.20 |
1500 |
2.50 |
3.50 |
|
60 |
40 |
17 |
3.53 |
0.20 |
1500 |
2.50 |
3.50 |
||
|
60 |
40 |
10 |
6.00 |
0.20 |
1500 |
1.20 |
1.70 |
||
|
130 |
80 |
SRC |
9 |
6.67 |
F14 |
0.20 |
1500 |
2.50 |
3.50 |
|
60 |
30 |
Στ6 |
11 |
5.42 |
F10 |
0.10 |
750 |
2.50 |
3.00 |
|
50 |
30 |
16 |
3.75 |
0.10 |
750 |
2.50 |
3.00 |
||
|
60 |
30 |
23 |
2.61 |
0.40 |
1500 |
4.00 |
6.30 |
||
|
55 |
30 |
30 |
1.30 |
0.40 |
1500 |
4.00 |
6.30 |
||
|
40 |
30 |
46 |
2.00 |
0.40 |
1500 |
4.00 |
6.30 |
||
|
140 |
70 |
ST14 |
11 |
5.42 |
F10 |
0.30 |
1500 |
3.50 |
15.0 |
|
140 |
70 |
16 |
3.75 |
0.30 |
1500 |
3.50 |
15.0 |
||
|
110 |
70 |
23 |
2.67 |
0.30 |
1500 |
3.50 |
15.0 |
||
|
60 |
60 |
61 |
0.98 |
0.30 |
1500 |
3.50 |
15.0 |
||
Το εργοστάσιο μας
