Ηλεκτρικοί ενεργοποιητές γενικών προδιαγραφών

Περιβαλλοντική

Οι ενεργοποιητές πρέπει να είναι κατάλληλοι για εσωτερική και εξωτερική χρήση με τυπική κατηγορία διαβρωτικότητας, C4 μέσης αντοχής σύμφωνα με το ISO 12944. Ο ενεργοποιητής πρέπει να μπορεί να λειτουργεί σε θερμοκρασία περιβάλλοντος που κυμαίνεται από -30 βαθμούς (-22 βαθμοί F ) έως +70 βαθμό (+158 βαθμοί F), έως και 100% σχετική υγρασία. Οι ενεργοποιητές για εφαρμογές σε επικίνδυνες περιοχές πρέπει να πληρούν τις απαιτήσεις ταξινόμησης περιοχής, ομάδας αερίων και θερμοκρασίας επιφάνειας που καθορίζονται στο φύλλο δεδομένων.

Περίφραξη

Οι ενεργοποιητές πρέπει να είναι στεγανοποιημένοι με δακτύλιο Ο, στεγανοί σε IP66/IP68 20m για 10 ημέρες, NEMA 4, 6. Ο κινητήρας και όλα τα άλλα εσωτερικά ηλεκτρικά στοιχεία του ενεργοποιητή πρέπει να προστατεύονται από την είσοδο υγρασίας και σκόνης όταν Το κάλυμμα ακροδεκτών αφαιρείται για την καλωδίωση του χώρου. Το διαμέρισμα ακροδεκτών πρέπει να διατηρεί την ίδια ονομαστική προστασία εισόδου με το κάλυμμα ακροδεκτών να έχει αφαιρεθεί. Το περίβλημα του ενεργοποιητή πρέπει να επιτρέπει την προσωρινή αποθήκευση του χώρου χωρίς να απαιτείται σύνδεση ηλεκτρικής τροφοδοσίας. Όλοι οι εξωτερικοί συνδετήρες πρέπει να είναι κατάλληλοι για την κατηγορία διαβρωτικότητας του ενεργοποιητή και το περιβάλλον εγκατάστασης που υποδεικνύεται στο φύλλο δεδομένων.

Μοτέρ

Ο κινητήρας πρέπει να αποτελεί αναπόσπαστο μέρος του ενεργοποιητή, σχεδιασμένο ειδικά για εφαρμογές ενεργοποιητή βαλβίδων. Ο κινητήρας θα είναι σχεδιασμένος με χαμηλή αδράνεια, υψηλή ροπή και μόνωση κατηγορίας F. Με αποτέλεσμα την άνοδο της θερμοκρασίας κατηγορίας Β με χρονική βαθμολογία 15 λεπτών στους 40 βαθμούς (104 βαθμοί F) με μέσο φορτίο τουλάχιστον 33% της μέγιστης ροπής της βαλβίδας. Η θερμοκρασία πρέπει να περιορίζεται από τη συσκευή θερμοστάτη που είναι ενσωματωμένη στις περιελίξεις του άκρου του κινητήρα και ενσωματωμένη στον έλεγχο του ενεργοποιητή. Η ηλεκτρική και μηχανική αποσύνδεση του κινητήρα πρέπει να είναι δυνατή χωρίς την αποστράγγιση του λιπαντικού από το κιβώτιο ταχυτήτων του ενεργοποιητή. Ο ενεργοποιητής πρέπει να περιλαμβάνει μια διάταξη που να διασφαλίζει ότι ο κινητήρας λειτουργεί με τη σωστή περιστροφή για την απαιτούμενη κατεύθυνση διαδρομής της βαλβίδας ανεξάρτητα από τη σειρά σύνδεσης της τροφοδοσίας ισχύος.

Προστασία κινητήρα

Πρέπει να παρέχεται προστασία για τον κινητήρα ως εξής:

· Στάση - ο κινητήρας πρέπει να απενεργοποιηθεί εντός 8 δευτερολέπτων σε περίπτωση ακινητοποίησης κατά την προσπάθεια απεγκατάστασης μιας μπλοκαρισμένης βαλβίδας.

·Υπερβολική θερμοκρασία - ο θερμοστάτης θα προκαλέσει ενεργοποίηση του κινητήρα. Αυτόματη επαναφορά κατά την ψύξη

·Μονοφασική - προστασία χαμένης φάσης.

·Διόρθωση κατεύθυνσης – στροφής φάσης.

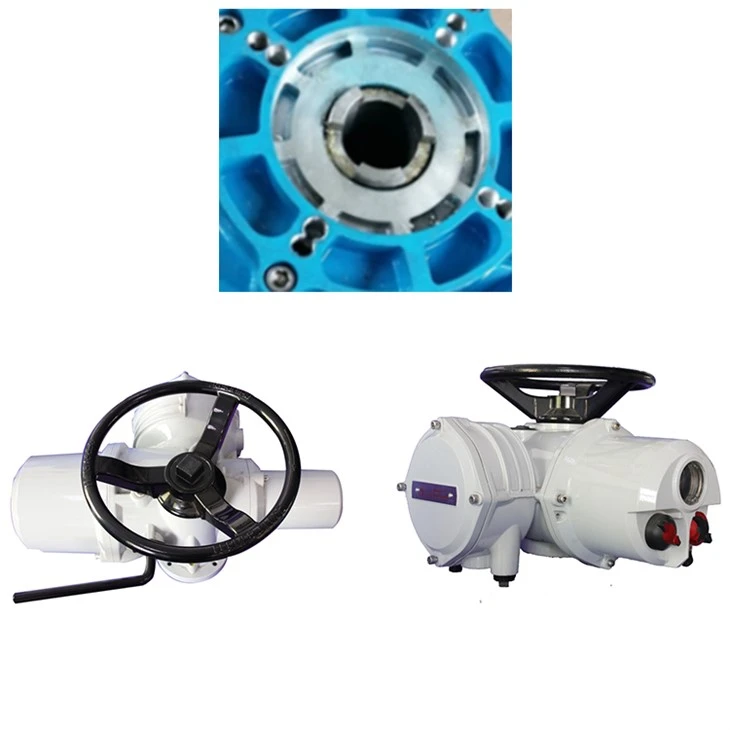

Λειτουργία με το χέρι

Για τη λειτουργία έκτακτης ανάγκης πρέπει να παρέχεται ένας χειροτροχός, ο οποίος να ενεργοποιείται όταν ο κινητήρας αποσυμπληχθεί με μοχλό ή παρόμοιο μέσο, ενώ ο ηλεκτροκινητήρας επανέρχεται αυτόματα στην ηλεκτρική λειτουργία με την εκκίνηση του κινητήρα. Ο χειροτροχός ή ο μοχλός επιλογής δεν πρέπει να κινείται κατά την αποκατάσταση της κίνησης του κινητήρα. Πρέπει να υπάρχει πρόβλεψη ώστε ο μοχλός χειροκίνητης/αυτόματης επιλογής να κλειδώνει τόσο στη θέση του χεριού όσο και στην αυτόματη θέση. Θα πρέπει να είναι δυνατή η επιλογή χειροκίνητης λειτουργίας ενώ ο ενεργοποιητής βρίσκεται σε λειτουργία ή η εκκίνηση του κινητήρα του ενεργοποιητή ενώ ο μοχλός χειροκίνητης/αυτόματης επιλογής είναι κλειδωμένος στο χέρι χωρίς να προκληθεί ζημιά στο σύστημα μετάδοσης κίνησης. Η δεξιόστροφη λειτουργία του χειροτροχού πρέπει να δίνει κίνηση κλεισίματος της βαλβίδας εκτός εάν αναφέρεται διαφορετικά στο φύλλο δεδομένων. Για γραμμικούς τύπους βαλβίδων, η χειροκίνητη κίνηση του ενεργοποιητή πρέπει να είναι μηχανικά ανεξάρτητη από τη μετάδοση κίνησης του κινητήρα και θα πρέπει να είναι τέτοια ώστε να επιτρέπει τη λειτουργία της βαλβίδας σε εύλογο χρόνο με χειροκίνητη δύναμη που δεν υπερβαίνει τα 400N κατά τη διαδρομή και τα 800N για την έδραση/αποκαθήλωση της βαλβίδας.

Τοπικοί έλεγχοι

Ο ενεργοποιητής πρέπει να ενσωματώνει τοπικά χειριστήρια για τη λειτουργία Άνοιγμα, Κλείσιμο και Διακοπή και διακόπτη επιλογής λειτουργίας Local/Stop/Remote. Η επιλογή τρόπου λειτουργίας πρέπει να μπορεί να κλειδωθεί σε οποιαδήποτε από τις ακόλουθες τρεις θέσεις: τοπικός έλεγχος συν τοπική διακοπή μόνο, διακοπή (χωρίς ηλεκτρική λειτουργία), τηλεχειριστήριο συν τοπική διακοπή μόνο. Πρέπει να είναι δυνατή η επιλογή διατηρούμενου ή μη τοπικού ελέγχου. Τα τοπικά χειριστήρια πρέπει να είναι διατεταγμένα έτσι ώστε η κατεύθυνση της διαδρομής της βαλβίδας να μπορεί να αντιστραφεί χωρίς την ανάγκη διακοπής του ενεργοποιητή. Τα τοπικά χειριστήρια και η οθόνη πρέπει να μπορούν να περιστρέφονται κατά βήματα των 90 μοιρών για να ταιριάζουν με τον προσανατολισμό της βαλβίδας και του ενεργοποιητή.

Τεχνικοί δείκτες

★ Ρύθμιση χρόνων: οι ώρες έναρξης μπορούν να φτάσουν τις 600 φορές/ώρα.

★ Επίπεδο μόνωσης κινητήρα: F;

★ Σύστημα λειτουργίας κινητήρα: S2;

★ Βασικό όριο σφάλματος: Μικρότερο ή ίσο με ±1.0%;

★ Διαφορά απόδοσης: Μικρότερο ή ίσο με 1.0%;

★ Σφάλμα επαναληψιμότητας του μηχανισμού ελέγχου διαδρομής: Μικρότερο ή ίσο με 1.0%;

★ Επίπεδο προστασίας: IP67 (IP68 προαιρετικό).

★ Αντιεκρηκτικός τύπος: Αντιεκρηκτικός βαθμός ExdⅡBT

★ Τάση: μονοφασική 220VAC, 50/60Hz; τριφασικό 380VAC±10%, 50/60Hz;

★ Ανοχή: συχνότητα ±1%; αρμονικό περιεχόμενο<5%. ENVIRONMENTAL CONTITIONS

★ Θερμοκρασία περιβάλλοντος: -30 βαθμός -+70 βαθμός ;

★ Σχετική υγρασία: Μικρότερη ή ίση με 95%. Ηλεκτρικός ενεργοποιητής FRY

★ Ατμοσφαιρική πίεση: 86kPa-106kPa. ΣΥΝΘΗΚΕΣ ΑΠΟΘΗΚΕΥΣΗΣ

★ Θερμοκρασία περιβάλλοντος: -10 βαθμός -+45 βαθμός ;

★ Σχετική υγρασία: Λιγότερη ή ίση με 85% σε αεριζόμενο δωμάτιο, ο περιβάλλοντα αέρας δεν περιέχει επιβλαβείς ουσίες που διαβρώνουν το προϊόν.

Φύλλο τεχνικών δεδομένων

Μοντέλο	Περιστρεφόμενη Ταχύτητα (σ.α.λ.)	Ροπή (ΝΜ)	Τάση (V)	Φάση (Ph)	Συχνότητα (Hz)	Ισχύς (kW)	Ονομαστικό ρεύμα (A)	Καθήκον	Βάρος (κιλό)
FRYQ18	18	136	380	3	50	0.37	3.3	S2 (15 λεπτά)	30
	24	108	380	3	50	0.37	3.3	S2 (15 λεπτά)	30
	36	72	380	3	50	0.37	3.3	S2 (15 λεπτά)	30
	48	54	380	3	50	0.37	3.3	S2 (15 λεπτά)	30
FRYQ25	18	400	380	3	50	1.1	5.8	S2 (15 λεπτά)	46
	24	400	380	3	50	1.1	5.8	S2 (15 λεπτά)	46
	36	298	380	3	50	1.1	5.8	S2 (15 λεπτά)	46
	48	244	380	3	50	1.1	5.8	S2 (15 λεπτά)	46
FRYQ35	18	610	380	3	50	1.5	9.5	S2 (15 λεπτά)	69
	24	610	380	3	50	1.5	9.5	S2 (15 λεπτά)	69
	36	542	380	3	50	1.5	9.5	S2 (15 λεπτά)	69
	48	474	380	3	50	1.5	9.5	S2 (15 λεπτά)	69
FRYQ40	18	1020	380	3	50	2.2	14.2	S2 (15 λεπτά)	190
	24	1020	380	3	50	2.2	14.2	S2 (15 λεπτά)	190
	36	845	380	3	50	2.2	14.2	S2 (15 λεπτά)	190
	48	680	380	3	50	2.2	14.2	S2 (15 λεπτά)	190
FRYQ70	18	1490	380	3	50	3	18.2	S2 (15 λεπτά)	200
	24	1490	380	3	50	3	18.2	S2 (15 λεπτά)	200
	36	1290	380	3	50	3	18.2	S2 (15 λεπτά)	200
	48	1020	380	3	50	3	18.2	S2 (15 λεπτά)	200
FRYQ90	18	2030	380	3	50	5.5	32	S2 (15 λεπτά)	200
	24	2030	380	3	50	5.5	32	S2 (15 λεπτά)	200
	36	1700	380	3	50	5.5	32	S2 (15 λεπτά)	200
	48	1355	380	3	50	7.5	32	S2 (15 λεπτά)	200
FRYQ95	18	3000	380	3	50	7.5	42	S2 (15 λεπτά)	200
FRYQ95	24	3000	380	3	50	7.5	42	S2 (15 λεπτά)	200
