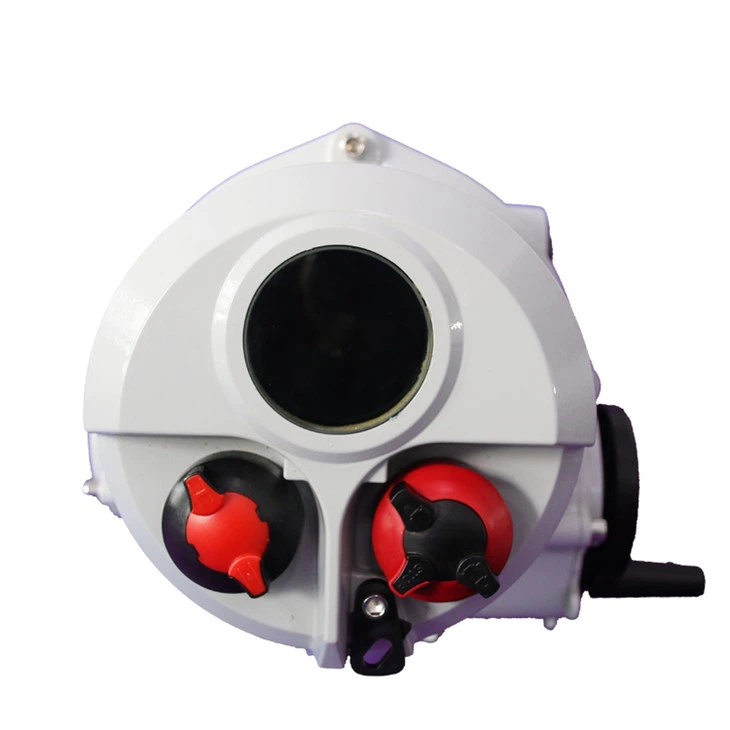

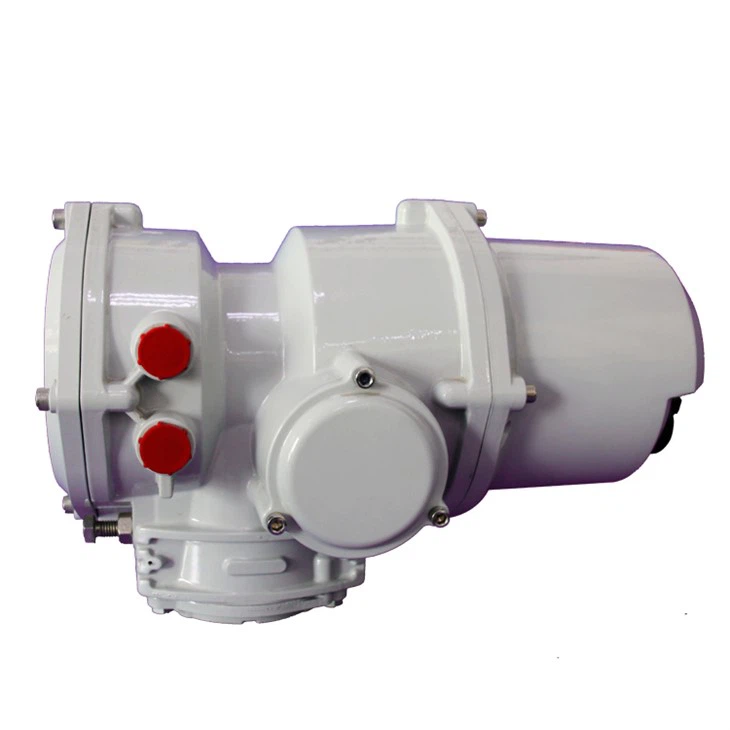

Ηλεκτρικός ενεργοποιητής
Η επικοινωνία με το σύστημα χρήστη είναι δυνατή με την προσθήκη μιας πλακέτας κυκλώματος με επιλογή πρωτοκόλλου και τη χρήση μιας σειριακής μεθόδου σύνδεσης fieldbus. Όλες οι επικοινωνίες (εντολές και μηνύματα) μεταξύ του ενεργοποιητή και του συστήματος μεταδίδονται μέσω του ίδιου αποκλειστικού καλωδίου. Επί του παρόντος, τα ακόλουθα πρωτόκολλα επικοινωνίας υποστηρίζονται από προϊόντα.
1. Ηλεκτρικός ενεργοποιητής τύπου λεωφορείου PROFIBUS
1)Χωρίς επαναλήπτη 1200μ, με επαναλήπτη έως 10χλμ
2) Έως 32 ενεργοποιητές ανά δίαυλο χωρίς επαναλήπτη, 247 ενεργοποιητές ανά δίαυλο με επαναλήπτη
3) Απόσταση επικοινωνίας 1200 μέτρα, χρόνος σάρωσης 700 ms όταν 30 ενεργοποιητές είναι σε σύνδεση
4) Ρεύμα βρόχου 20 mA, 15 βολτ
5) Λειτουργία διακοπής λειτουργίας έκτακτης ανάγκης ESD
2. Ηλεκτρικός ενεργοποιητής τύπου διαύλου MODBUS
1)Χωρίς επαναλήπτη 1200μ, με επαναλήπτη έως 10χλμ
2)Χωρίς επαναλήπτη έως 32 ενεργοποιητές ανά δίαυλο, με επαναλήπτη έως 247 ενεργοποιητές ανά δίαυλο
3) Απόσταση επικοινωνίας 1200 μέτρα, χρόνος σάρωσης 700 ms όταν 30 ενεργοποιητές είναι σε σύνδεση
4) Ρεύμα βρόχου 20 mA, 15 βολτ
5) Λειτουργία διακοπής λειτουργίας έκτακτης ανάγκης ESD
6)Τρόπος μετάδοσης: RTU baud rate: 1,2K-115K
3. Ηλεκτρικός ενεργοποιητής τύπου λεωφορείου HART
1)Υποστηρίξτε την έκδοση 6 του πρωτοκόλλου HART.0 και 7.0
2)Συχνότητα επικοινωνίας: 1200bits/sec
3) Υποστήριξη επικοινωνίας σημείου προς σημείο ή επικοινωνίας πολλών σημείων
Χαρακτηριστικά προϊόντος
1, Η μηχανική κίνηση, ο κινητήρας και το κύκλωμα ελέγχου του προϊόντος είναι οργανικά ενσωματωμένα και σχεδιασμένα με μη παρεμβατική δομή. Η ρύθμιση, η ρύθμιση, η βαθμονόμηση και η λειτουργία διαφόρων παραμέτρων του ενεργοποιητή μπορούν να γίνουν χωρίς άνοιγμα του ακραίου καλύμματος μέσω του τηλεχειριστηρίου υπερύθρων χειρός και της ψηφιακής οθόνης του κεντρικού υπολογιστή.
2, Με τη λειτουργία επαναφοράς θέσης βαλβίδας, όταν το σύστημα αποτύχει, η θέση της βαλβίδας μπορεί να σταματήσει στην προκαθορισμένη θέση.
3, μνήμη CPU, δεδομένα βαθμονόμησης συνόλου χρήστη, απενεργοποίηση μπορεί να αποθηκευτεί για 20 χρόνια.
4, Το τηλεχειριστήριο υπερύθρων υιοθετεί ειδικό τσιπ IC και ειδικό κωδικό, αντι-παρεμβολών και αξιόπιστο, φορητό τηλεχειριστήριο υπερύθρων μπορεί να χρησιμοποιηθεί ως ρυθμιστής παραμέτρων ή ως χειριστής πεδίου.
5, Τόσο η λειτουργία συνεχούς ρύθμισης όσο και η λειτουργία ελέγχου μεταγωγής είναι διαθέσιμες.
6, Το κύκλωμα ελέγχου του ενεργοποιητή έχει λειτουργία αυτόματου κλειδώματος, δηλαδή, εάν ο ενεργοποιητής δεν μπορεί να λειτουργήσει μετά από 8~1 δευτερόλεπτα μετά τη λήψη της εντολής λειτουργίας όταν η βαλβίδα ελέγχου είναι μπλοκαρισμένη και άλλες απροσδόκητες καταστάσεις, το κύκλωμα ελέγχου θα διακόψει αυτόματα τη τροφοδοσία του κινητήρα και του ενεργοποιητή θα εισέλθει σε κατάσταση προστασίας. Μαζί με τον διακόπτη προστασίας ενεργοποιητή έναντι ροπής, σχηματίζει διπλή προστασία.
7, Ο έξυπνος ηλεκτρικός ενεργοποιητής fieldbus όχι μόνο μειώνει την απώλεια στη διαδικασία μετατροπής σήματος και βελτιώνει την αντιπαρεμβολή λόγω της μεθόδου ψηφιακής μετάδοσης, αλλά μεταδίδει επίσης το σήμα υψηλής ποιότητας (πολύ σταθερό και αξιόπιστο) και μπορεί να χειριστεί πληροφορίες υψηλής ακρίβειας . Η χρήση του ενεργοποιητή με fieldbus μειώνει τον φόρτο εργασίας μεγάλου αριθμού καλωδίων και ενδιάμεσων συσκευών μετάβασης και καλωδίωσης, επομένως μειώνει επίσης σημαντικά τα ανθρώπινα σφάλματα και τις βλάβες του συστήματος.
8, Επειδή το fieldbus έχει λειτουργία αμφίδρομης επικοινωνίας, ο ενεργοποιητής βρίσκεται σε κατάσταση online παρακολούθησης και μπορεί να πραγματοποιηθεί ο απομακρυσμένος προγραμματισμός, η λειτουργία και η διάγνωση. Η ηλεκτρονική διάγνωση και πρόβλεψη σφαλμάτων μπορεί επίσης να πραγματοποιηθεί και να πραγματοποιηθεί συντήρηση κατάστασης, επομένως είναι πολύ βολικό στη χρήση και τη συντήρηση.
9, ο ενεργοποιητής fieldbus Profibus-DP υιοθετεί δύο θωρακισμένα καλώδια συνεστραμμένου ζεύγους με περιττό σχεδιασμό. Τα δύο καλώδια σε κάθε καλώδιο είναι περιττά μεταξύ τους για να επιτευχθεί λειτουργία διπλού καναλιού. Εάν μια από τις γραμμές αποτύχει - διακοπή, βραχυκύκλωμα, γείωση κ.λπ., το σύστημα μπορεί να ξεκινήσει εγκαίρως το σύστημα προστασίας! Εξασφαλίστε την κανονική λειτουργία ολόκληρου του συστήματος.
10, Το Profibus-DP είναι ένα σύστημα επικοινωνίας χαμηλού κόστους υψηλής ταχύτητας (φυσικό στρώμα που χρησιμοποιεί μετάδοση RS485, ρυθμός επικοινωνίας έως 12 Mbit), απαιτούνται μόνο δύο καλώδια συνεστραμμένου ζεύγους, το οποίο μειώνει τον μεγάλο αριθμό καλωδίων σήματος και το αντίστοιχο καλώδιο γούρνες, γέφυρες, ντουλάπια διανομής και άλλο υλικό, μειώνοντας το κόστος του έργου και διευκολύνοντας την επιτόπια καλωδίωση. Σύμφωνα με το έργο πρέπει να αυξηθεί ο ηλεκτρικός ενεργοποιητής και ο εξοπλισμός ελέγχου πεδίου, δεν χρειάζεται να προστεθούν νέα καλώδια, μπορούν να συνδεθούν στο αρχικό καλώδιο, όχι μόνο εξοικονομούν επενδύσεις, αλλά και μειώνουν τον φόρτο εργασίας του σχεδιασμού και της εγκατάστασης.
1. Όταν ο ηλεκτρικός ενεργοποιητής είναι συνδεδεμένος στο σύστημα ελέγχου διαύλου Profibus-DP, χρειάζεται να συνδεθούν μόνο ο δίαυλος και η γραμμή τροφοδοσίας και οι υπόλοιποι ακροδέκτες δεν είναι καλωδιωμένοι.
2. Όλοι οι πίνακες παραμέτρων έχουν προσαρμοστεί και ρυθμιστεί σύμφωνα με τις εργοστασιακές τεχνικές συνθήκες όταν ο έξυπνος ηλεκτρικός ενεργοποιητής διαύλου φεύγει από το εργοστάσιο, επομένως οι χρήστες δεν χρειάζεται να προσαρμόσουν και να ρυθμίσουν ξανά. Εάν πρέπει να ελέγξετε εάν ο ίδιος ο ενεργοποιητής είναι κανονικός πριν συνδεθείτε στο σύστημα ελέγχου διαύλου, μπορείτε να ελέγξετε την καλωδίωση σύμφωνα με το παραπάνω διάγραμμα καλωδίωσης.
3. Άλλες λειτουργίες και διαγνωστικοί συναγερμοί του ηλεκτρικού ενεργοποιητή με διασύνδεση διαύλου μεταδίδονται από τον προσαρμογέα και τη μονάδα I/O στον επάνω υπολογιστή μέσω διαύλου.
Πρωτόκολλα επικοινωνίας Modbus
Το Modbus είναι ένα σειριακό πρωτόκολλο επικοινωνίας για επικοινωνία χρησιμοποιώντας προγραμματιζόμενους λογικούς ελεγκτές (PLC). Το Modbus έχει γίνει το βιομηχανικό πρότυπο για τα πρωτόκολλα επικοινωνίας στη βιομηχανία και είναι πλέον μια κοινή μέθοδος σύνδεσης μεταξύ βιομηχανικών ηλεκτρονικών.
Το Modbus επιτρέπει τη σύνδεση πολλαπλών (περίπου 240) συσκευών στο ίδιο δίκτυο για να επικοινωνούν, για παράδειγμα, μια συσκευή που μετρά τη θερμοκρασία και την υγρασία και στέλνει τα αποτελέσματα σε έναν υπολογιστή. Σε ένα σύστημα ελέγχου απόκτησης και παρακολούθησης δεδομένων, το Modbus χρησιμοποιείται συχνά για τη σύνδεση ενός υπολογιστή παρακολούθησης σε ένα σύστημα ελέγχου απομακρυσμένου τερματικού (RTU).
Πρωτόκολλα επικοινωνίας HART
Το πρωτόκολλο επικοινωνίας HART υιοθετεί την αρχή Frequency Shift Keying (FSK), η οποία βασίζεται στο πρότυπο επικοινωνίας, και το ψηφιακό σήμα αντιπροσωπεύεται από δύο συχνότητες: 1200Hz αντιπροσωπεύει τη λογική "1" και 2200Hz αντιπροσωπεύει τη λογική "0". Δεδομένου ότι η μέση συνιστώσα του σήματος συχνότητας είναι μηδέν κατά τη διάρκεια της επικοινωνίας, δεν θα επηρεάσει τη μετάδοση του αναλογικού σήματος, επομένως το ημιτονοειδές κύμα αυτών των δύο συχνοτήτων μπορεί να υπερτεθεί στο αναλογικό σήμα DC4-20mA και να μεταδοθεί στο την ίδια ώρα. Με αυτόν τον τρόπο, όχι μόνο μπορεί να χρησιμοποιηθεί το αναλογικό σήμα DC4-20mA, αλλά και το ίδιο καλώδιο μπορεί να χρησιμοποιηθεί για την πραγματοποίηση αμφίδρομης μετάδοσης πολλαπλών πληροφοριών με ψηφιακά σήματα, έχοντας έτσι λειτουργίες όπως η τροποποίηση της εμβέλειας, ο χρόνος απόσβεσης , παραμέτρους PID κ.λπ., που μπορούν να βελτιώσουν την ποιότητα λειτουργίας και την αποτελεσματικότητα διαχείρισης του συστήματος.
Profibus
Το PROFIBUS, ένα διεθνές, ανοιχτό, ανεξάρτητο από τον κατασκευαστή πρότυπο fieldbus, προσφέρει επιλογή ταχυτήτων μετάδοσης από 9,6 kbaud έως 12 Mbaud και όλες οι συσκευές που είναι συνδεδεμένες στο δίαυλο θα πρέπει να ρυθμίζονται στην ίδια ταχύτητα κατά την εκκίνηση του συστήματος διαύλου. Το PROFIBUS είναι μια τεχνολογία fieldbus για παρακολούθηση και έλεγχο εργοστασιακών αυτοματισμών σε επίπεδο εγκατάστασης και επικοινωνίας και ελέγχου δεδομένων σε επίπεδο συσκευής. Μπορεί να πραγματοποιήσει αποκεντρωμένο ψηφιακό δίκτυο ελέγχου και επικοινωνίας πεδίου από το επίπεδο εξοπλισμού πεδίου έως την παρακολούθηση του επιπέδου του ορόφου του καταστήματος, παρέχοντας έτσι μια εφικτή λύση για την υλοποίηση ολοκληρωμένου αυτοματισμού εργοστασίων και ευφυΐας εξοπλισμού πεδίου.
Foundation Fieldbus
Το Foundation Fieldbus βασίζεται στο μοντέλο διασύνδεσης ανοιχτού συστήματος ISO/OSI, λαμβάνοντας το φυσικό του επίπεδο, το επίπεδο σύνδεσης δεδομένων και το επίπεδο εφαρμογής ως τα αντίστοιχα επίπεδα του μοντέλου επικοινωνίας FF και προσθέτοντας ένα επίπεδο χρήστη στο επίπεδο εφαρμογής. Το επίπεδο χρήστη ορίζει ενοποιημένους κανόνες για την πρόσβαση σε πληροφορίες, κυρίως για τις ανάγκες των εφαρμογών μέτρησης και ελέγχου αυτοματισμού, και χρησιμοποιεί μια γλώσσα περιγραφής συσκευής για να καθορίσει ένα κοινό σύνολο λειτουργικών μπλοκ.
