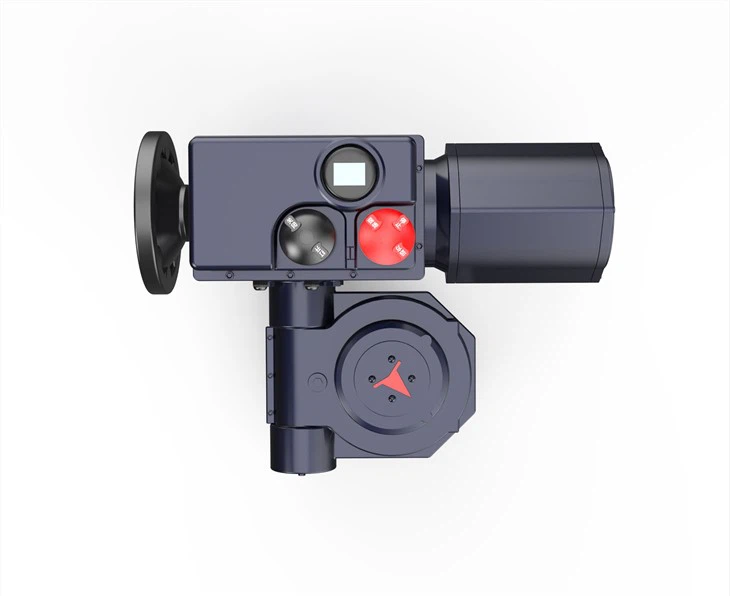

Ο μη παρεμβατικός έξυπνος ηλεκτρικός ενεργοποιητής SD είναι η μονάδα εκτέλεσης σε όργανο βιομηχανικού αυτοματισμού, λαμβάνει από τον ρυθμιστή, PLC, σήμα ελέγχου DCS από τον υπολογιστή, όπως η ολοκλήρωση της αυτόματης ρύθμισης, είναι απαραίτητο για το αυτόματο σύστημα ελέγχου για τον κύριο εξοπλισμό. Χρησιμοποιείται ευρέως σε σταθμούς παραγωγής ηλεκτρικού ρεύματος, μεταλλουργία, πετρέλαιο, χημικό ορυχείο, ελαφριά βιομηχανία, φαρμακείο, αέριο, οικοδομικά υλικά, μεταφορές και μετρό πόλης, παροχή νερού, επεξεργασία λυμάτων και άλλες βιομηχανίες.
Κυρίως Λειτουργία και Χαρακτηριστικά
Λειτουργία προστασίας διακοπής σήματος.
λειτουργία προστασίας από ροπή.
Μηχανική και ηλεκτρική λειτουργία διπλού ορίου διακόπτη προστασίας προστασίας.
Απομακρυσμένο αυτόματο / απομακρυσμένο εγχειρίδιο / τοπικό" μπορούν να αλλάξουν τρεις καταστάσεις και με επιτόπια ηλεκτρική λειτουργία, πεδίο
λειτουργίες χειρός τροχού.
Λειτουργία μετατροπής θετικών και αρνητικών αποτελεσμάτων.
Αποτρέψτε την πτώση του κινητήρα, με τη δυναμική λειτουργία ηλεκτρικής πέδησης
Σερβο κινητήρας υψηλής απόδοσης, μπορεί να ξεκινήσει συχνά χωρίς θερμότητα.
Ποικιλία τρόπων ελέγχου: Μπορεί να ληφθεί τυπικό τρέχον σήμα, παθητικό σήμα επαφής και σήματα διαύλου.
Η τάση τροφοδοσίας μπορεί να παραχθεί σύμφωνα με τις απαιτήσεις του χρήστη.
Έχει ισχυρή ικανότητα κατά των παρεμβολών.
Προδιαγραφές ηλεκτρικού ενεργοποιητή ταξιδιού SD Quarter
Τύπος | Ροπή | Τάση | Ταχύτητα | Μέθοδος εγκατάστασης | Ελεγχος μέθοδος | Ειδικός λειτουργία | Κωδικός περιγραφή κάθε μέρους |
ΟΑ | Ροπή εξόδου | Ροπή εργασίας, ψηφιακή αναπαράσταση, μονάδα: Nm | |||||
ΟΠΩΣ ΚΑΙ | K | Μονοφασική 220V.AC 50Hz | |||||
BS | F | Τριφασικό 380V.AC 50Hz | |||||
Ένα + RS | Παροχή ηλεκτρικού ρεύματος | Βαθμολογία χρόνου ταξιδιού (90 °), ψηφιακή αναπαράσταση, μονάδα: S | |||||
Β + RS | Χρόνος ταξιδιού | H | Εγκατάσταση ποδιών | ||||
Z | Άμεση εγκατάσταση | ||||||
Μέθοδος ελέγχου | G | Πρότυπη ενοποίηση αναλογικής διαμόρφωσης, 4-20mA | |||||
Y | Τηλεχειριστήριο, είσοδος εκτός λειτουργίας | ||||||
N | Ευφυής, 4-20mA παλμός | ||||||
C | Κύρια γραμμή | ||||||
Μέθοδος ελέγχου | P | Με τη λειτουργία του μηχανήματος | |||||
Πρώην | Αντιεκκρηκτικοί | ||||||
T | Ειδικές απαιτήσεις: υψηλή, χαμηλή θερμοκρασία, τάση λειτουργίας, διάσταση, διαδρομή κ.λπ. |
Προδιαγραφές ηλεκτρικού ενεργοποιητή ταξιδιού SD Quarter
Παρατήρηση: 1. Ο ηλεκτρικός ενεργοποιητής που απαιτείται από την ειδική τεχνολογία πρέπει να γράφει με σαφήνεια και συγκεκριμένη σειρά.
2. Όταν ένα μοντέλο + RA300 / K30HGP είναι Α + RS, η ροπή λειτουργίας είναι 1000Nm, μονοφασική τροφοδοσία, ο συνολικός χρόνος ταξιδιού είναι 30 δευτερόλεπτα και εγκατάσταση πλάκας ποδιών με ενσωματωμένη αναλογική μονάδα με την τοπική λειτουργία
Παράμετρος προδιαγραφών τριμήνου ταξιδιού
τύπος | Έξω δύναμη | Ροπή Νμ | Γεμάτος Χρόνος ταξιδιού | Εξοπλισμός φλάντζας | Στήριγμα ποδιών | μοτέρ | （ποσοστό φόρτωσης 50%） | ||||
εργασία | ανώτατο όριο | εξωτερική όψη | καθαρό βάρος kg | εξωτερική όψη | σφαιρική άρθρωση | ρυθμός εργασίας Kw | περιστρεφόμενη ταχύτητα σ.α.λ. | ονομαστική τρέχουσα | έναρξη ρεύματος | ||
ΟΑ10Κ OA10F | 100 | 150 | 25 | εικόνα | 11 | εικόνα | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Ένα + RS100K Ένα + RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
Β + RS160K Β + RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Β + RS250K Β + RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Β + RS400K Β + RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Β + RS600K Β + RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
Β + RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
Β + RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
Β + RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Β + RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Τεχνολογική διαδικασία
Κινητήρας, Πίνακας ελέγχου, Κιβώτιο ταχυτήτων
Εντοπισμός σφαλμάτων χωρίς άνοιγμα καλύμματος
Δεν χρειάζεται να ξεκινήσετε τη συντήρηση
Βοηθητικό μοτέρ
Χαρακτηριστικά σερβο πηγής ισχύος
Διακόπτης ορίου κάμερας
Συγκρότημα έκκεντρου ορίου εγκεφαλικού επεισοδίου
Πίνακας σημάτων
Θέση θέσης 4-20mA
Διαδικασία παραγωγής
Κύριες τεχνικές παράμετροι του ηλεκτρικού ενεργοποιητή SD.
Σήμα εισόδου： 4-20mA αντίσταση 250 Ω ， 0-10mA σύνθετη αντίσταση 200 Ω
Νεκρή περιοχή (ευαισθησία) ：0,3-3% Συνεχής ρύθμιση
Κανάλι εισόδου:ένα αναλογικό τρέχον κανάλι εισόδου, ένα σύνολο καναλιού έντασης διακόπτη.
Oκανάλι εξόδου： 4-20mA DC αντίσταση> 50 Ω. Το κανάλι εισόδου απομονώνεται από το κανάλι εξόδου.
Ροπή και διαδρομή εξόδου.
Γραμμική στροφή:2000N-25000N ταξίδι 10、16、25、40、100mm
Τρίμηνο-στροφή:100-40000Nm ταξίδι 90 °
Πολλές στροφές： 40-400Nm ταξίδι 1-50 κύκλο
Basicerror：±1%;±1.5%
Επιστροφή διαφορά:≦ ±1%
χαρακτηριστικά απόσβεσης: Χωρίς ταλάντωση (ταλάντωση μηδενικής περιόδου)
Επίπεδο προστασίας: IP67
Περιβάλλον λειτουργίας:
1. θερμοκρασία: -28--+70
2. υγρασία: ≦95%
3. κούνημα:συχνότητα 10-100Hz έβδομη, 0,5 φορές επιτάχυνσης της βαρύτητας
4. επιπτώσεις:& lt; 5 γραμ
5. βαρομετρική πίεση：72,5-106KPa
Τα μη διαβρωτικά μέσα αερίου στον περιβάλλοντα αέρα δεν πρέπει να χρησιμοποιούνται σε εύφλεκτα και εκρηκτικά μέρη. (Τα αντιεκρηκτικά προϊόντα μπορούν να βρεθούν στο δείγμα της εταιρείας μου'
τάση και τροφοδοσία
220V - ± 10 % 50Hz
Μονοφασική: 220V - ± 10 % 50Hz
380V - ± 10 % 50Hz
Τριφασικό: 380V - ± 10 % 50Hz
* Ειδική τάση, η συχνότητα πρέπει να προσαρμοστεί εκ των προτέρων.
Εμφάνιση λεπτομερειών
Εφαρμογή
