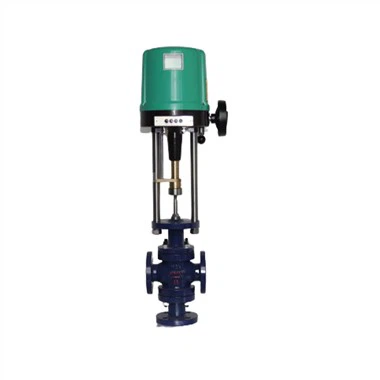

Ηλεκτρικός ενεργοποιητής γραμμικής στροφής
Αρχή λειτουργίας του μετατροπέα συχνότητας
Ως ώριμο προϊόν, ο μετατροπέας συχνότητας έχει χρησιμοποιηθεί ευρέως σε διάφορους τομείς βιομηχανικής παραγωγής. Η εταιρεία μας έχει ενσωματώσει με επιτυχία την τεχνολογία μετατροπής συχνότητας στον έλεγχο του ενεργοποιητή, έχει συνειδητοποιήσει τις λειτουργίες ρύθμισης ταχύτητας, διεύθυνσης και ροπής και έτσι έχει ελέγξει τη βαλβίδα.
Αρχή ρύθμισης της ταχύτητας μετατροπής συχνότητας εναλλασσόμενου ρεύματος
Σύμφωνα με την αρχή του κινητήρα, η ταχύτητα του ασύγχρονου κινητήρα AC μπορεί να εκφραστεί με τον ακόλουθο τύπο: n=60f/p(1-s) όπου n-στροφές κινητήρα: p-πόλος κινητήρα ζεύγη? f-power συχνότητα? s-slip. Μπορεί να φανεί από τον τύπο ότι οι παράγοντες που επηρεάζουν την ταχύτητα του κινητήρα είναι: ο αριθμός των ζευγών μαγνητικών πόλων p του κινητήρα, ο ρυθμός ολίσθησης s και η συχνότητα ισχύος f. Η αλλαγή της συχνότητας του τροφοδοτικού μπορεί να πραγματοποιήσει ρύθμιση ταχύτητας κινητήρα, δηλαδή ρύθμιση ταχύτητας μετατροπής συχνότητας. Πραγματοποίηση της λειτουργίας μετατροπής συχνότητας: Υιοθετείται η μέθοδος μετατροπής συχνότητας AC-DC-AC, που αποτελείται κυρίως από κυκλώματα ανόρθωσης και μετατροπέα.
Περιορισμός ρεύματος και φιλτράρισμα
Ο πυκνωτής φίλτρου Czk φιλτράρει τον κυματισμό τάσης μετά την ανόρθωση και διατηρεί την τάση σταθερή όταν αλλάζει το φορτίο. Όταν το κύριο κύκλωμα είναι ενεργοποιημένο, το στιγμιαίο ρεύμα κρούσης είναι μεγάλο. Για την προστασία των στοιχείων του κυκλώματος, προστίθεται μια αντίσταση περιορισμού ρεύματος Rv. Μετά από μια περίοδο καθυστέρησης, περνά από το κύκλωμα ελέγχου. Κλείστε το διακόπτη και βραχυκυκλώστε την αντίσταση περιορισμού ρεύματος.
Διόρθωση
Το τριφασικό τροφοδοτικό εναλλασσόμενου ρεύματος διορθώνεται από μια ανορθωτική γέφυρα υψηλής ισχύος για τη μετατροπή της τάσης AC σε τάση συνεχούς ρεύματος.
Αναστροφή (DC-AC) και διαμόρφωση πλάτους παλμού
Μέσω της τριφασικής γέφυρας μετατροπέα που αποτελείται από σωλήνες μεταγωγής inverter (IGBT), η τεχνολογία διαμόρφωσης πλάτους παλμού SPWM σε συνδυασμό με ειδικούς αλγόριθμους χρησιμοποιείται για τη ρύθμιση της συχνότητας εξόδου και της τάσης εξόδου και τον έλεγχο της ταχύτητας, του συστήματος διεύθυνσης και της ροπής του κινητήρα.
Ενσωματωμένος ενσωματωμένος μετατροπέας συχνότητας
Ο ενεργοποιητής διαθέτει ενσωματωμένο ενσωματωμένο μετατροπέα συχνότητας, ο οποίος έχει περισσότερες λειτουργίες και πλεονεκτήματα από τους παραδοσιακούς ενεργοποιητές, καλύτερη προστασία βαλβίδων και βέλτιστο έλεγχο.
Ευέλικτο έλεγχο
Όταν ξεκινά η βαλβίδα, ο ενεργοποιητής λειτουργεί σε χαμηλή ταχύτητα και υψηλή ροπή. όταν η βαλβίδα είναι κοντά στο πλήρως ανοιχτό και πλήρως κλειστό, ο ενεργοποιητής θα επιβραδύνει αυτόματα και θα τοποθετηθεί σε χαμηλή ταχύτητα, αποφεύγοντας αποτελεσματικά την πρόσκρουση της αδράνειας στη βαλβίδα και παρατείνοντας τη διάρκεια ζωής της βαλβίδας
Αυτόματη αναγνώριση ακολουθίας φάσης τροφοδοσίας
Λόγω της υιοθέτησης της έξυπνης τεχνολογίας, το προϊόν μπορεί να αναγνωρίσει αυτόματα τη σειρά φάσεων του τροφοδοτικού. Επομένως, η γραμμή τροφοδοσίας μπορεί να συνδεθεί κατά βούληση και η εγκατάσταση και ο εντοπισμός σφαλμάτων είναι ευκολότερη και ταχύτερη. Λόγω της χρήσης της τεχνολογίας μετατροπής συχνότητας, ο αντίκτυπος της συχνότητας ισχύος και των διακυμάνσεων της τάσης στον ενεργοποιητή μπορεί να αποφευχθεί αποτελεσματικά.
Η ταχύτητα και η ροπή του ανοίγματος κλεισίματος ρυθμίζονται ανεξάρτητα και η βαλβίδα ελέγχεται βέλτιστα
Σύμφωνα με τις πραγματικές ανάγκες του επιτόπιου ελέγχου διαδικασίας, η ταχύτητα (μέγεθος βήματος 5%) και η ροπή (μέγεθος βήματος 10%) των κατευθύνσεων ανοίγματος και κλεισίματος μπορούν να ρυθμιστούν ξεχωριστά και ανεξάρτητα για να ανταποκρίνονται στις ανάγκες διαφορετικών διεργασιών ή διαφορετικών λειτουργιών στάδια και πραγματοποιήστε την βέλτιστη διαδικασία ελέγχου. βελτιστοποίηση.
Το ιδιόκτητο και μοναδικό κύκλωμα φίλτρου EMC, βελτιώνει αποτελεσματικά την ικανότητα κατά των παρεμβολών
Το ιδιόκτητο κύκλωμα φίλτρου EMC, αφενός, μπορεί να αποφύγει την παρεμβολή του εξωτερικού περιβάλλοντος στο προϊόν και να βελτιώσει την αξιοπιστία του προϊόντος. από την άλλη πλευρά, μπορεί να αποφύγει τη ρύπανση της λειτουργίας του προϊόντος στο ηλεκτρικό δίκτυο
Πολλαπλές ασφάλειες διασφαλίζουν την ασφάλεια του συστήματος και των ενεργοποιητών και προστατεύουν τον κινητήρα από υπερθέρμανση
Μέσω του σύνθετου αισθητήρα, μπορεί να πραγματοποιηθεί η ακριβής ανίχνευση της ροπής, του ρεύματος και της θερμοκρασίας και μπορεί να επιτευχθεί η αποτελεσματική προστασία από υπερένταση, υπερθέρμανση και υπερβολική ροπή.
Ρυθμιζόμενη ροπή και ταχύτητα, μείωση του αποθέματος και εξοικονόμηση κόστους
Η ροπή αποκοπής και η ταχύτητα εξόδου μπορούν να ρυθμιστούν σε μεγάλο εύρος. Ως εκ τούτου, μόνο ένας μικρός αριθμός προδιαγραφών και μοντέλων ενεργοποιητών πολλαπλών στροφών απαιτείται να είναι εξοπλισμένος με αντίστοιχα κιβώτια μείωσης ή γραμμικές διατάξεις πρόωσης για να σχηματιστούν ενεργοποιητές με διάφορες ροπές (ωθήσεις). Μειώνοντας έτσι το απόθεμα πλήρων ανταλλακτικών και ανταλλακτικών μηχανών
Αισθητήρας Hall
Δύο στοιχεία Hall κατανεμημένα σε ηλεκτρική γωνία 90 μοιρών είναι εγκατεστημένα έξω από τον άξονα του κινητήρα και 24 μαγνητικοί πόλοι είναι εγκατεστημένοι στον άξονα του κινητήρα. Ο κινητήρας παράγει 48 παλμούς τάσης ανά περιστροφή και τα σήματα παλμών επεξεργάζονται από τον μικροεπεξεργαστή για να επιτευχθεί ακριβής μετατόπιση και διεύθυνση. Πολλαπλές παράμετροι όπως η ταχύτητα και η ταχύτητα, ο προσδιορισμός θέσης έχει πραγματοποιηθεί, κάθε αλλαγή ανιχνεύεται και αποθηκεύεται, ο αισθητήρας Hall δεν επηρεάζεται από την αλλαγή της θερμοκρασίας του εξωτερικού περιβάλλοντος, η εργασία είναι σταθερή και αξιόπιστη, η ακρίβεια μέτρησης είναι υψηλή , η ικανότητα κατά των παρεμβολών είναι ισχυρή και η διάρκεια ζωής Μεγάλη και ποτέ δεν φθείρεται.
Λειτουργία προστασίας ορίου στα μισά
Η πραγματική θέση του ενεργοποιητή μπορεί να ανιχνευθεί με ακρίβεια μέσω του αισθητήρα Hall. Μόλις επιτευχθεί η θέση που έχετε ορίσει, η CPU εξάγει το σήμα θέσης του διακόπτη μέσω του ρελέ στην πλακέτα του ρελέ ελέγχου. Όταν φτάσει στις δύο οριακές θέσεις, πλήρως ανοιχτό ή πλήρως κλειστό, η CPU ελέγχει τον μετατροπέα συχνότητας για να διακόψει αμέσως την τροφοδοσία του κινητήρα, επιτυγχάνοντας έτσι την οριακή προστασία.
Τα δεδομένα δεν εξαρτώνται από την μπαταρία και μπορούν να αποθηκευτούν για μεγάλο χρονικό διάστημα
Λόγω της χρήσης ειδικής επεξεργασίας και αποθήκευσης δεδομένων, τα δεδομένα λειτουργίας μπορούν επίσης να αποθηκευτούν για μεγάλο χρονικό διάστημα σε περίπτωση διακοπής ρεύματος, επιτυγχάνοντας μόνιμη ασφάλεια δεδομένων. Η ενσωματωμένη αποθήκευση ενέργειας ηλεκτρικού κυπρίνου και υπερπυκνωτών λειτουργούν μόνο όταν ο χειροτροχός λειτουργεί για να καταγράψει την αλλαγή της θέσης της βαλβίδας όταν η τροφοδοσία είναι απενεργοποιημένη. Από την άλλη πλευρά, χρησιμοποιείται για τον έλεγχο των τρεχόντων δεδομένων του ενεργοποιητή όταν η τροφοδοσία είναι απενεργοποιημένη.
