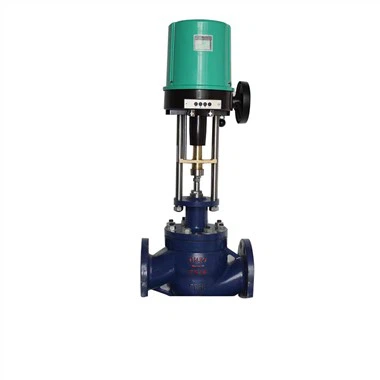

ZB+Z1000K/F Ρυθμιστής πίεσης γραμμικής στροφής Ηλεκτρικός ενεργοποιητής

ηλεκτρικός ενεργοποιητής γραμμικής στροφής

Ο ενεργοποιητής γραμμικής στροφής εξάγει δύναμη ώθησης-έλξης και γραμμική μετατόπιση. Χρησιμοποιείται κυρίως για βαλβίδα ρύθμισης μονής και διπλής έδρας, βαλβίδα περιβλήματος, βαλβίδα πύλης κ.λπ.

Λειτουργία διαφορετικότητας

1. Προστασία από υπερβολική ροπή: Ο ενεργοποιητής διαθέτει μηχανισμό μέτρησης προστασίας από υπερβολική ροπή, ο οποίος μπορεί να μετρήσει με ακρίβεια τη δύναμη δράσης της βαλβίδας. Όταν η ενεργούσα ροπή υπερβαίνει το εύρος, ο διακόπτης υπερ-ροπής θα ενεργήσει και το κύκλωμα ελέγχου θα σταματήσει τη λειτουργία της κατεύθυνσης και θα εξάγει το σήμα. Όταν ο κινητήρας σταματήσει, η βαλβίδα και ο ενεργοποιητής θα προστατεύονται.

2. Προστασία από υπερθέρμανση κινητήρα: Υπάρχει ένα θερμικό ρελέ μέσα στον κινητήρα και ο κινητήρας θα διακόψει αυτόματα την παροχή ρεύματος όταν ο κινητήρας υπερθερμανθεί ασυνήθιστα.

3. Ηλεκτρική προστασία: Τα κανάλια εισόδου και εξόδου είναι όλα οπτικά απομονωμένα.

4. Προστασία ορίων: Η θέση της βαλβίδας ανιχνεύεται από ένα ποτενσιόμετρο ακριβείας και τέσσερα ανεξάρτητα ρυθμιζόμενα έκκεντρα είναι εγκατεστημένα στον μηχανισμό για τον έλεγχο της άνω και κάτω οριακής θέσης του ενεργοποιητή.

5. Προστασία σήματος απενεργοποίησης: Ο ρυθμιστικός ενεργοποιητής διαθέτει κύκλωμα ανίχνευσης σήματος. Εάν η είσοδος ή η έξοδος αποσυνδεθεί, ο ενεργοποιητής μπορεί να διατηρήσει την αρχική του γεύση και να τρέξει στην πλήρως κλειστή ή πλήρως ανοιχτή θέση έκτακτης ανάγκης.

6. Προστασία απενεργοποίησης: Ο ενεργοποιητής SE αυτοασφαλίζεται μηχανικά και ο ενεργοποιητής σταματά στη θέση του σε περίπτωση διακοπής ρεύματος.

7. Λειτουργία Hand:Wheel: Ο χειροκίνητος τροχός παρέχει χειροκίνητη λειτουργία έκτακτης ανάγκης σε περίπτωση διακοπής ρεύματος ή βλάβης ενεργοποιητή.

8. Λειτουργία ηλεκτρικής πέδησης: Ο ενεργοποιητής διαμόρφωσης έχει τη λειτουργία ηλεκτρικής πέδησης για να αποτρέψει την κρούση στη βαλβίδα όταν η αδράνεια του κινητήρα είναι πολύ μεγάλη και να βελτιώσει την ακρίβεια ελέγχου.

9. Κινητήρας χαμηλής αδράνειας υψηλής ροπής: Χρησιμοποιούνται μονοφασικοί ή τριφασικοί πλήρως κλειστοί κινητήρες επαγωγής σκίουρου με υψηλή ροπή εκκίνησης, χαμηλή περιστροφική αδράνεια και μικρό ρεύμα εκκίνησης.

10. Ένδειξη θέσης: Η θέση δείχνει ότι το ρεύμα εξόδου είναι 4~20mADC. Αντίσταση εξόδου Μικρότερη ή ίση με 75Ω, σταθερή έξοδος ρεύματος.

Εύρος Εφαρμογών

Ενεργοποιητής τετάρτου περιστροφής μικρής ροπής: QS, QA, QB
Ροπή: 60 Nm~800 Nm

Ποσοστό φορτίου κινητήρα 30%~50%

Επίπεδο προστασίαςP65

Η φλάντζα σύνδεσης συμμορφώνεται με το πρότυπο lSO και η βάση μπορεί να εξοπλιστεί με σφαιρικό μεντεσέ

Λειτουργία ελέγχου: (Ολοκληρωμένο) τύπος on-off, ενσωματωμένη (έξυπνη) διαμόρφωση

Κιβώτιο ταχυτήτων πολλαπλών στροφών+RR:ZB+RR,ZC+RR

Ροπή: 2KNm~8KNm

Ταχύτητα περιστροφής: 4~36r/min

Η φλάντζα σύνδεσης συμμορφώνεται με το πρότυπο lSO και το πρότυπο JB-2920

Ισχύς: 220V/380V 50Hz

Ποσοστό φορτίου κινητήρα 30%- 50%

Επίπεδο προστασίας: IP65

Λειτουργία ελέγχου: (Ολοκληρωμένο) τύπος on-off, ενσωματωμένη (έξυπνη) διαμόρφωση

Κιβώτιο ταχυτήτων πολλαπλών στροφών +ZR:ZC+ZR,ZD+ZR
Ροπή: 2KNm~6KNm

Ταχύτητα περιστροφής: 4~36r/min

Η φλάντζα σύνδεσης συμμορφώνεται με το πρότυπο lSO και το πρότυπο JB-2920
Ισχύς: 220V/380V 50Hz

Ποσοστό φορτίου κινητήρα 30%--50%

Επίπεδο προστασίαςP65

Λειτουργία ελέγχου: (Ολοκληρωμένο) τύπος on-off, ενσωματωμένη (έξυπνη) διαμόρφωση

SKD πολλαπλών στροφών: ZB+RSD κιβώτιο ταχυτήτων

Ροπή: 1,2KNm~16KNm
Η φλάντζα σύνδεσης συμμορφώνεται με το πρότυπο lSO και το πρότυπο JB-2920

Ισχύς: 220V/380V50Hz

Ποσοστό φορτίου κινητήρα 50%

Επίπεδο προστασίας lP65

Λειτουργία ελέγχου: (Ολοκληρωμένο) τύπος on-off, ενσωματωμένη (έξυπνη) διαμόρφωση

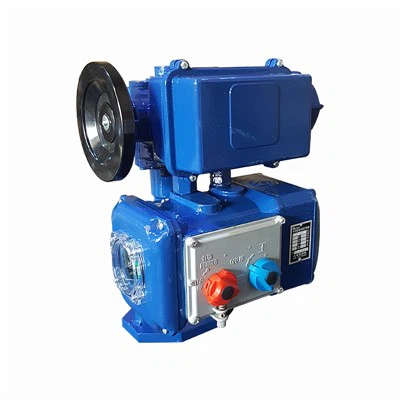

Πολλαπλή στροφή+γραμμική μονάδα:ZS+Z,ZA+Z,ZB+Z

Προώθηση: 2,5KNm~400KNm
Διαδρομή 10~500 mm
Η φλάντζα σύνδεσης συμμορφώνεται με το πρότυπο lS05200
Ισχύς 220/380V 50Hz
Ποσοστό φορτίου κινητήρα 50%

Επίπεδο προστασίας lP65

Λειτουργία ελέγχου: ενσωματωμένη (έξυπνη) διαμόρφωση

Κιβώτιο ταχυτήτων πολλαπλών στροφών +RS:ZA,ZB,ZC+RS

Ροπή: 1KNm~60KNm
Ισχύς: 220/380V 50Hz

Ποσοστό φορτίου κινητήρα 30%~50%

Επίπεδο προστασίαςP65

Η φλάντζα σύνδεσης συμμορφώνεται με το πρότυπο: lS05200

Η βάση μπορεί να εξοπλιστεί με σφαιρικό μεντεσέ

Λειτουργία ελέγχου: (ενσωματωμένος) τύπος ενεργοποίησης-απενεργοποίησης, ενσωματωμένη (έξυπνη) διαμόρφωση

Τεχνικά δεδομένα

Τεχνικές Παράμετροι

Βασικές τεχνικές παράμετροι

1. Σήμα εξόδου: 4~20mA Αντίσταση 250Ω, σήμα εξόδου:4~20mA Αντίσταση Μικρότερη ή ίση με 750Ω

2. Νεκρή περιοχή(ευαισθησία): 0.3~3% συνεχώς ρυθμιζόμενη.

3. Βασικό σφάλμα: -+1%:-+1.5%

4. Διαφορά απόδοσης: Μικρότερο ή ίσο με -+1%

5. Χαρακτηριστικά απόσβεσης: χωρίς ταλάντευση (αιώρηση μηδενικού κύκλου)

6. Τροφοδοσία: μονοφασική; 220V (230v)~-+10% 50HZ

τριφασικό 380V(440V)~-+10% 50HZ

7. Επίπεδο προστασίας: IP67

8. Θερμοκρασία περιβάλλοντος: -20 βαθμοί ~70 βαθμοί

9. Υγρασία περιβάλλοντος: Μικρότερη ή ίση με 95%

10. Συχνότητα δράσης: 600 φορές την ώρα, σύστημα εργασίας 50%.

Παρουσίαση προϊόντος
