Κύριες τεχνικές επιδόσεις

Μοντέλο	Ονομαστική ροπή	Ονομαστική ώθηση	Ταχύτητα περιστροφής εξόδου	Ισχύς κινητήρα	Ονομαστικό ρεύμα	Χρόνος χειροκίνητης λειτουργίας	Μέγιστη. διάμετρο της βαλβίδας	Βάρος αναφοράς
Μοντέλο	Nm	ΚΝ	r / λεπτό	KW	ΕΝΑ	Εγώ	mm	κιλό
AZ10	100	40	24	0,25	1.03	1:60	28	25
			36	0,37	1.38	1:40
			48	0,37	1.38	1:30
AZ15	150		24	0,37	1.38	1:60
			36	0,55	2.2	1:40
			48	0,55	2.2	1:30
AZ20	200	100	24	0,55	2.2	1:60	40	28
AZ20	200		36	0,75	2.62	1:40
AZ30	300		24	0,75	2.62	1:60
AZ45	450	150	24	1.1	4.0	1:60	48	36
AZ45	450		40	1.5	4.12	1:36
AZ60	600		24	1.5	4.12	1:60
AZ90	900	200	24	2.2	5.25	1:60	60	47
AZ90	900		40	3	7.9	1:36
AZ120	1200		24	3	7.9	1:60
AZ180	1800	325	18	4	8.87	1:70	70	126
AZ250	2500		18	5.5	12.05	1:70
AZ350	3500		18	7.5	15.6	1:70

Σημείωση: Μπορούμε να παρέχουμε προϊόντα με άλλη περιστροφική ταχύτητα σύμφωνα με τις απαιτήσεις των πελατών.

Δημοφιλείς Ετικέτες: multi-turn ηλεκτρικοί ενεργοποιητές, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, αγορά, τιμή, προσφορά

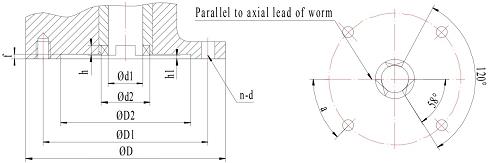

Σύνδεση πρότυπο & συνολική διάσταση


Πίνακας Λειτουργικό πρότυπο JB2920 (τύπος ροπής)
Μοντέλο	Αριθμός βάσης κινητήρα	ρε	D1	D2 (Η9)	h1	φά	h	d1	d2	ρε	n	ένα
AZ10 / 15	J2	145	120	90	2	5	8	30	45	Μ10	4	45 °
AZ20 / 3045/60	J3	185	160	125			10	42	58	M12
AZ45 / 60	J4	225	195	150			12	50	72	Μ16
AZ90 / 120	J4	230	195	150			12	50	72	Μ16
AZ90 / 120	J5	275	235	180			14	62	82	M20
ΑΖ180 / 250/350	J7	330	285	220	3	6	16	72	98	φ26

Πίνακας 2 Λειτουργικό πρότυπο GB / T12222-2005 (τύπος ωθήσεως)
Μοντέλο	Φλάντζα Αρ.	ρε	D1	D2	φά	d1 (μέγιστο)	ρε	μεγάλο	n	ένα
AZ10 / 15	F10	125	102	70	3	Τ28	Μ10	40	4	45 °
AZ20 / 30	F14	175	140	100	4	T40	Μ16	55
AZ45 / 60	F16	210	165	130	5	T48	M20	70
AZ90 / 120	F25	300	254	200		T60	Μ16	90	8	22,5 °
ΑΖ180 / 250/350	F30	350	298	230		T70	M20	110	8	22,5 °

Δομή και διάσταση του ενεργοποιητή AZ

image009 (001)

Αντικαταστάσιμα μοντέλα στον κλάδο

Ηλεκτρικοί ενεργοποιητές πολλαπλών στροφών
