Σφαιρική βαλβίδα θύρας V
Χαρακτηριστικά
Έχει τα πλεονεκτήματα της συμπαγούς δομής, του μικρού μεγέθους και μπορεί να εγκατασταθεί κάθετα και οριζόντια. Υιοθετεί μια κινητή μεταλλική έδρα βαλβίδας, έχει λειτουργία αντιστάθμισης αυτοεξυπηρέτησης και έχει εξαιρετική απόδοση στεγανοποίησης και μεγάλη διάρκεια ζωής.

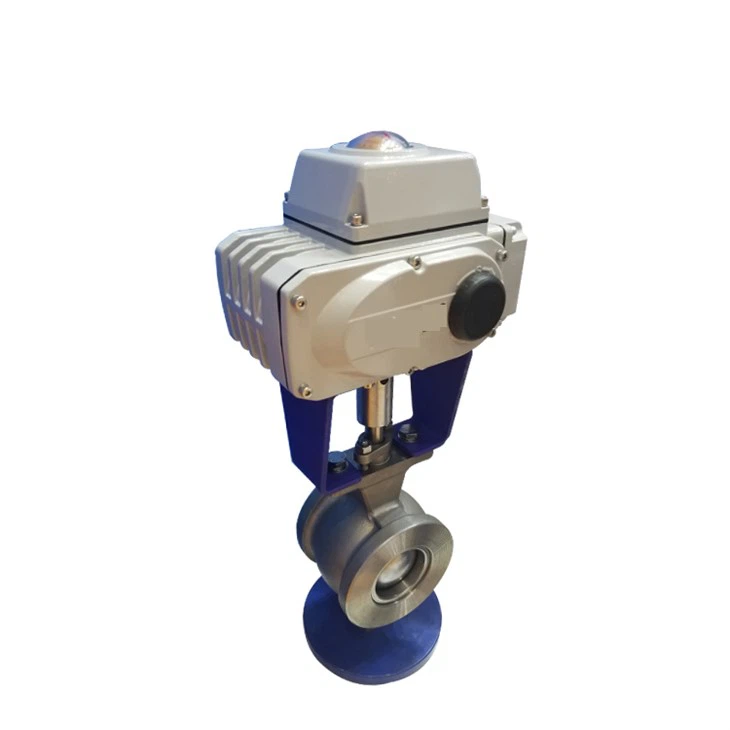

Η ηλεκτρική σφαιρική βαλβίδα τύπου V υιοθετεί μια δομή διπλού ρουλεμάν, η οποία έχει υψηλή μηχανική σταθερότητα και μικρή ροπή εκκίνησης, διασφαλίζοντας ότι η βαλβίδα έχει εξαιρετική ευαισθησία και ταχύτητα ανίχνευσης.
Μέγιστη αξιοπιστία (ασφάλεια): Το σώμα της βαλβίδας είναι ολόκληρο, στιβαρό και ανθεκτικό, η λειτουργία δεν επηρεάζεται από την πίεση του αγωγού και μπορεί να αποφευχθεί η διαρροή του σώματος της βαλβίδας.
Η εγκοπή τύπου V της ηλεκτρικής σφαιρικής βαλβίδας ρύθμισης τύπου V και η έδρα της βαλβίδας δημιουργούν μια ισχυρή δύναμη διάτμησης που μπορεί να κόψει ίνες και άλλες ακαθαρσίες και έχει λειτουργία αυτοκαθαρισμού για την αποφυγή κολλήματος της βαλβίδας.
Μέγιστος όγκος ροής: Λόγω του απλοποιημένου σχήματος και του πλήρους ελέγχου περιστροφής ορθής γωνίας της ηλεκτρικής σφαιρικής βαλβίδας τύπου V, η μέγιστη τιμή του όγκου είναι ιδιαίτερα υψηλή, η ικανότητα ροής είναι ιδιαίτερα μεγάλη και η αντίσταση ροής είναι μικρή.
Δομή
Ο σφαιρικός πυρήνας της σφαιρικής βαλβίδας θυρίδας V έχει δομή θυρίδας V. Ο πυρήνας της βαλβίδας είναι ένα σφαιρικό κέλυφος 1/4 με εγκοπή θύρας V. Έχει μεγάλη χωρητικότητα ροής, μεγάλο ρυθμιζόμενο εύρος, δύναμη διάτμησης και μπορεί να κλείσει ερμητικά. Είναι ιδιαίτερα κατάλληλο για υγρά. Συνθήκες όπου το υλικό είναι ινώδες. Γενικά, οι σφαιρικές βαλβίδες V-port είναι σφαιρικές βαλβίδες μονής σφράγισης. Δεν είναι κατάλληλο για αμφίδρομη χρήση.
Η άκρη του πυρήνα της βαλβίδας είναι V-port και υπάρχει ένα άνοιγμα V-tport στη σφαίρα. Καθώς η μπάλα περιστρέφεται, η αλλαγή στην περιοχή του μεσαίου ανοίγματος μπορεί να χρησιμοποιηθεί για τη ρύθμιση του ρυθμού ροής και μπορεί να κόψει τις ακαθαρσίες που περιέχονται στο υγρό και να το κλείσει. Είναι κατάλληλο για πολτό, Έλεγχο κονιάματος και παχύρρευστα υγρά.
Σχηματικό διάγραμμα σφαιρικής βαλβίδας V-θυρίδας (κλείσιμο)
Σχηματικό διάγραμμα σφαιρικής βαλβίδας V-θυρίδας (ανοιχτό)
Παράμετροι προϊόντος
Πρότυπα παραγωγής Εθνικό πρότυπο
Μοντέλο VQ47Y
Προδιαγραφές 150mm
Πίεση 1,6Mpa
Υλικό Χυτός χάλυβας
Υλικό Κύριων Ανταλλακτικών
Εφαρμογή πεδίου
