Ενεργοποιητής ηλεκτρικής βαλβίδας QT
Ενεργοποιητής ηλεκτρικής βαλβίδας QT Series
Ενεργοποιητής ηλεκτρικής βαλβίδας τύπου QT είναι κατάλληλος για τον έλεγχο των βαλβίδων πεταλούδας, των βαλβίδων μπάλας, των βαλβίδων βύσματος και άλλων βαλβίδων που περιστρέφονται 90 μοίρες. Αυτό το προϊόν έχει τα χαρακτηριστικά της υψηλής απόδοσης, της υψηλής αξιοπιστίας, της υψηλής απόδοσης προστασίας, του χαμηλού θορύβου κλπ. Μπορεί να λειτουργήσει επί τόπου ή να ελεγχθεί από απόσταση. Μπορεί να χρησιμοποιηθεί ευρέως σε διάφορες βιομηχανίες όπως πετρέλαιο, χημική βιομηχανία, σταθμοί ηλεκτροπαραγωγής, επεξεργασία νερού, χαρτοπαικτική λέσχη κ.λπ.
Χαρακτηριστικά ηλεκτρικών ενεργοποιητών
• Συμπαγής και ισχυρή κατασκευή, ελαφρύ, ενώ παράλληλα παρέχει υψηλή ροπή εξόδου (μέγιστο 10000nm).
• Μεγάλη ποικιλία μεταβολής ροπής (από 60nm έως μέγιστο 10000nm).
• Σκληρό ανοδιωμένο περίβλημα αλουμινίου μέσα και έξω με εξωτερική επικάλυψη σκόνης για χρήση έναντι σοβαρού βιομηχανικού περιβάλλοντος.
• Το περίβλημα χρησιμοποιεί ακτινικές σφραγίδες και δακτυλίους O που παρέχουν προστασία σε αδιάβροχο IP67 (NEMA 4 & 6) και προαιρετικό υδατοστεγή LP68.
• Πρότυπα LSO5211 Dual Base LSO5211 και KV.
• Αφαιρούμενο δακτύλιο κίνησης για εύκολη κατεργασία και τοποθέτηση.
• Αυτο-κλείδωση που παρέχεται από το Double Worm Gearing (δεν απαιτείται φρένο).
• Εγχειρίδιο αυτόματης απεικόνισης του χειροκίνητου τροχού με λουκέτο αυτόματο/χειροκίνητο μοχλό διακόπτη.
• Αξιόπιστο σύστημα ανίχνευσης μηχανικής ροπής που παρέχει ασφαλή λειτουργία σε κατάσταση υπερφόρτωσης.
• Το παράθυρο και ο δείκτης μεγάλου μεγέθους παρέχουν καλύτερη ένδειξη θέσης από απόσταση.
• Αριθμός τοπικών επιλογών ελέγχου θέσης για την παροχή εύκολης λειτουργίας και λειτουργίας FELD.
• Ψηφιακά στοιχεία ελέγχου.
Δομή προβολής
1 ένδειξη θέσης
Ένας μηχανικός δείκτης που υποδεικνύει συνεχώς τον βαθμό ανοίγματος της βαλβίδας. Ο μηχανισμός αποτελείται από εργαλεία πολλαπλών σταδίων και είναι εξοπλισμένος με ρυθμιζόμενα γρανάζια για να φιλοξενήσει ένα ευρύ φάσμα στροφών.
2. Cam και οριοθετημένος διακόπτης
Είναι στερεωμένο με δύο βίδες στην κορυφή, και η ρύθμιση είναι απλή. Κάθε έκκεντρο μπορεί να ρυθμιστεί ξεχωριστά. Μόλις ολοκληρωθεί η ρύθμιση, κάθε έκκεντρο θα παραμείνει πάντα σε αυτή τη θέση.
3.
Ένας θερμαντήρας είναι εγκατεστημένος μέσα στον ενεργοποιητή για να αφαιρέσει τη βλάβη της εσωτερικής συμπύκνωσης στα ηλεκτρικά εξαρτήματα.
4. Τερματικό μπλοκ
Υπάρχουν αρκετά τερματικά για την ευκολία των χρηστών, μέχρι 22 τερματικά για να εξασφαλιστεί σφιχτή και αξιόπιστη σύνδεση σύρματος.
5. Διακόπτης ροπής
Όταν ο ενεργοποιητής εξάγει ροπή, ο κύριος σκουλήκι με ομάδες ελατηρίου πεταλούδας και στα δύο άκρα φέρει ώθηση, τα ελατήρια πεταλούδας συμπιέζονται και ο σκουλήκι υφίσταται αξονική μετατόπιση ανάλογη προς τη ροπή εξόδου. Η μετατόπιση μετατρέπεται από το στρόφαλο στη γωνία περιστροφής του άξονα ροπής. Ο αντίστοιχος διακόπτης ροπής ενεργοποιείται από το ρυθμιζόμενο κάμερα που είναι εγκατεστημένο στον άξονα ροπής για να επιτευχθεί προστασία υπερ-ροπής ή να στέλνει τη λειτουργία σήματος υπερ-ροπής.
6 κινητήρα
Ο ειδικός κινητήρας της βαλβίδας μπορεί να αποσυναρμολογηθεί ανεξάρτητα, με σύντομη ταχύτητα εκκίνησης, μικρή αδράνεια και ενσωματωμένο θερμικό προστάτη για να αποφευχθεί η βλάβη που προκαλείται από την υπερθέρμανση του κινητήρα-μόνωση βαθμού F
7. Handwheel
Το Handwheel οδηγεί απευθείας τον άξονα εξόδου να περιστρέφεται και χρησιμοποιείται για τη χειροκίνητη λειτουργία της βαλβίδας σε καταστάσεις εντοπισμού σφαλμάτων ή έκτακτης ανάγκης
8. Χέρι/ηλεκτρικός διακόπτης
Πατώντας τη λαβή του διακόπτη μπορεί να κάνει το πλέγμα συμπλέκτη και χειροποίητου και εισαγάγετε χειροκίνητη λειτουργία. Όταν ο κινητήρας περιστρέφεται, ο συμπλέκτης επιστρέφει αυτόματα στην ηλεκτρική κατάσταση εργασίας υπό πίεση. (Η λαβή του διακόπτη μπορεί να κλειδωθεί στην ηλεκτρική θέση για να αποφευχθεί η κακή μεταφορά).
Χαρακτηριστικά σχεδιασμού και κύριες λειτουργίες
Κέλυφος
Σκληρό ανοδιωμένο κέλυφος αλουμινίου χύτευσης, εξωτερική εποξική σκόνη μη επικαλυμμένη, κατάλληλο για σκληρό εργασιακό περιβάλλον.
Εύρος τάσης εισόδου
Τριφασική: AC340V ~ 420V 50/60Hz μονής φάσης: AC220V ~ 240V 50/60Hz
Χαρακτηριστικά
Η πλακέτα ελέγχου μικροϋπολογιστών συλλέγει εσωτερικά την αναλογική είσοδο σήματος και το σήμα εντολής εξόδου επεξεργάζεται για να οδηγήσει απευθείας τον κινητήρα για να πραγματοποιήσει το άνοιγμα και το κλείσιμο του ενεργοποιητή και παρέχει αναλογία ανατροφοδότησης σήματος, αναλογικό έλεγχο σήματος και προγραμματιστή αναμετάδοση πεδίου πολλαπλών καναλιών.
Τύπος ελέγχου
Τα σήματα ελέγχου χωρίζονται σε τύπο on-off και τύπο διαμόρφωσης, η τροφοδοσία ρεύματος χωρίζεται σε τύπο on-off και τύπου διαμόρφωσης και η τροφοδοσία είναι μονής φάσης και τριών φάσεων. Ο τύπος on-off δέχεται μόνο το σήμα διακόπτη που παρέχεται από το εξωτερικό, το οποίο επεξεργάζεται από την πλακέτα ελέγχου μικροϋπολογιστών. Η εντολή εξόδου ενισχύεται και οδηγεί απευθείας τον κινητήρα ενεργοποιητή για να εκτελέσει απομακρυσμένες ενέργειες ανοίγματος και κλεισίματος. Ο τύπος διαμόρφωσης μπορεί να λάβει το αναλογικό σήμα που παρέχεται από το εξωτερικό με βάση τον τύπο on-off
Θερμοκρασία περιβάλλοντος
Εύρος θερμοκρασίας εργασίας. Λιγότερο από ή ίσο με 90%rh, χωρίς συμπύκνωση, -25c ~ +60 c (ειδική θερμοκρασία πρέπει να προσαρμοστεί),
Προστασία βαθμού IP68, επίπεδο απόδειξης EXDII CT4GB
Εργασία: βραχυπρόθεσμα 10 λεπτά
ΠΡΟΤΥΠΟΙ ΚΑΝΟΝΙΣΜΟΙ
|
Βαθμός προστασίας |
Πρότυπο IP65/IP67 Ειδικό IP68 |
|
Τροφοδοσία |
Τριφασική AC380V --- 460V 50/60Hz ΜΙΑ Φάση: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Κύκλος λειτουργίας (on-off) |
S2-15min |
|
Κύκλος λειτουργίας (διαμόρφωση) |
S4-25% |
|
Μοτέρ |
Κινητήρας επαγωγής κλουβιού σκίουρου |
|
Διακόπτες περιορισμού |
1 το καθένα για ανοιχτό και κλείσιμο (βαθμολογία SPDT 250VAC/16A) |
|
Διακόπτες ροπής |
1 το καθένα για ανοιχτό και κλείσιμο (βαθμολογία SPDT 250VAC/16A) |
|
Προστασία εμπλοκής |
Προστασία με βάση την υπερθέρμανση |
|
Γωνία ταξιδιού |
90 μοίρες |
|
Δείκτης θέσης |
Συνεχής μηχανικός δείκτης με βέλος |
|
Αυτο -κλείδωμα |
Που παρέχεται από το Double Worm Gearing (χωρίς φρένο) |
|
Μηχανικός πώμα |
1 το καθένα για κάθε άκρο ταξιδιού (ανοιχτό και κλείσιμο), εξωτερικό και ρυθμιζόμενο |
|
Θερμοκρασία περιβάλλοντος |
Πρότυπο: -20-+70 βαθμός προαιρετικού: -20-+60 βαθμός |
|
Υγρασία περιβάλλοντος |
90%RH MAX (μη συμπύκνωση) |
|
Βαθμός απόδειξης έκρηξης |
Μπορεί να παρέχεται η exdiibt4 IECEX ATEX προσαρμοσμένη πιστοποίηση |
|
Λειτουργίες |
LCD Κινέζικα / Αγγλικά Παράθυρο εμφάνισης και τοπική λειτουργία λειτουργίας Προσδιορισμός της αλληλουχίας αυτοεξυπηρέτησης φάσης και προστασία αποσύνδεσης φάσης Ρύθμιση και έλεγχος υπέρυθρων Τεχνολογία αυτοδιάγνωσης σφάλματος Modbus, Profidbus DP, Hart |
|
Σύνθημα |
Α: Απομακρυσμένη παθητική ξηρή επαφή, σύντομος παλμός σήματος (insching). Β: Απομακρυσμένη παθητική ξηρή επαφή, σήμα μακρύ παλμό (κρατήστε). C: Ενεργό σήμα DC24V. Δ: Ενεργό σήμα AC220V. Ε: Απομακρυσμένο σήμα DC4-20MA. |
|
Σήμα ανατροφοδότησης |
Α: Ανοίξτε, κλείστε, σταματήστε τα σήματα (παθητική ξηρή επαφή). Β: σήμα σφάλματος (παθητική ξηρή επαφή). C: Σήμα θέσης βαλβίδας (DC4-20MA, DC1-5V, DC0-10V) Δ: Σήμα τηλεχειριστηρίου (παθητική ξηρή επαφή) |
Τεχνικές παραμέτρους
QT1 ~ QT4/JS (220V μονής φάσης)
|
Μοντέλο |
Spec. |
Παραγωγή ροπή (N·m) |
Παραγωγή ταχύτητα (r/min) |
Ταξίδι φορά (s) |
Ανώτατο όριο στέλεχος διάμετρος (mm) |
Μοτέρ εξουσία (KW) |
Ρεύμα κινητήρα (A) |
Ηλεκτρικός ικανότητα 450V |
Χειροποίητος στροφές χέελ |
Αναφορά Βάρος (Kg) |
|
|
Ονομαστικός |
Μαρμελάδα |
||||||||||
|
Qt1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1 ~ QT4/JS (380V τριών φάσεων)
|
Μοντέλο |
Spec. |
Παραγωγή ροπή (N·m) |
Παραγωγή ταχύτητα (r/min) |
Ανώτατο όριο στέλεχος διάμετρος (mm) |
Μοτέρ εξουσία (KW) |
Ρεύμα κινητήρα (A) |
Χρόνος ταξιδιού (s) |
Αναφορά βάρος (Kg) |
|
|
Ονομαστικός |
Μαρμελάδα |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|

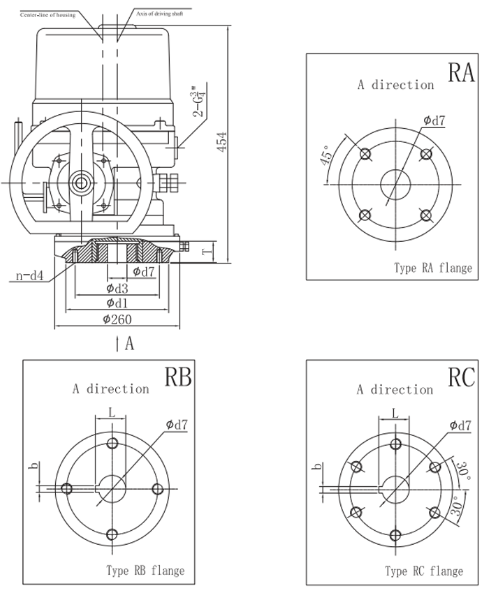

Διαστάσεις
Διαστάσεις φλάντζας QT1-QT4
|
Μοντέλο |
Φλάντζα μέγεθος |
φd1 |
φd3 |
Πρότυπο μέγεθος |
Ρεζερβέ μέγεθος |
Ανώτατο όριο επιτρεπόμενος |
b |
I |
t |
t |
Ν-D4 βάθος h |
|
|
Qt1 |
RA |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-M6 βάθος 12 |
|
F07 |
70 |
40 |
Βάθος 4-M8 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-M6 βάθος 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
RA |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-M6 βάθος 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-M8 βάθος 14 |
|||||||
|
F10 |
102 |
4-M10 βάθος 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-M6 βάθος 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-M8 βάθος 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
RA |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 βάθος 15 |
|
Qt4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 βάθος 18 |
|
F14 |
140 |
4-M16 βάθος 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 βάθος 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 βάθος 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 Τύπος
Qt1-3 Ενσωματωμένος τύπος
QT4-5 Τύπος
Ενσωματωμένος τύπος QT4-5
|
Μοντέλο |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
Διαστάσεις εγκατάστασης QT/JS
|
Φλάντζα μοντέλο |
Φλάντζα διάμετρος/ φλάντζα κώδικας |
φd1 |
φd3 |
Πρότυπο μέγεθος |
Ρεζερβέ μέγεθος |
Μέγιστο. επιτρεπόμενος |
b |
l |
ND-4 |
T |
|
RA |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Rc |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Εφαρμογές πεδίου
Σειρά προϊόντων QT
Δημοφιλείς Ετικέτες: 150lb Motorized Ceramic Butterfly Valve, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, αγορά, τιμή, προσφορά
