Βαλβίδα πεταλούδας γκοφρέτας
Η ηλεκτρική βαλβίδα πεταλούδας γκοφρέτας είναι μια συμβατική βαλβίδα πεταλούδας που προτιμάται για αγωγούς. Είναι κατάλληλο για βιομηχανίες όπως αποχέτευση, αποχέτευση, τρόφιμα, θέρμανση, φυσικό αέριο, πλοία, υδροηλεκτρική ενέργεια, μεταλλουργία, ενεργειακά συστήματα και ελαφριά κλωστοϋφαντουργικά προϊόντα με ονομαστική πίεση Μικρότερη ή ίση με 1,6 MPa. Είναι ιδιαίτερα κατάλληλο για αμφίδρομη στεγανοποίηση και σώμα βαλβίδας επιρρεπές στη διάβρωση. Είναι μικρό και ελαφρύ για τη ρύθμιση της ροής και το μέσο παρεμπόδισης της ροής, βολικό για εγκατάσταση σύνδεσης με φλάντζα, εύκολο για αποσυναρμολόγηση και συντήρηση και μπορεί να εγκατασταθεί σε οποιαδήποτε θέση. Απλή και συμπαγής δομή, χαμηλή ροπή λειτουργίας, γρήγορο άνοιγμα με περιστροφή 90 μοιρών. Ο εξωτερικός κύκλος της πλάκας πεταλούδας υιοθετεί ένα σφαιρικό σχήμα, το οποίο βελτιώνει την απόδοση στεγανοποίησης και παρατείνει τη διάρκεια ζωής της βαλβίδας.

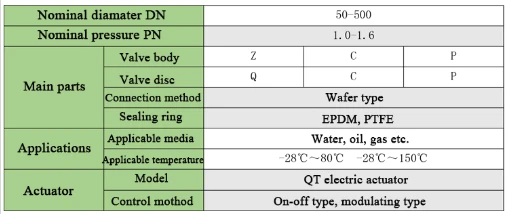

Τεχνική παράμετρος
Ταξινομήσεις
1. Ταξινόμηση σύμφωνα με τη δομική μορφή
(1) Κεντρική βαλβίδα πεταλούδας σφράγισης
(2) Μονή έκκεντρη σφραγισμένη βαλβίδα άνθρακα
(3) Βαλβίδα πεταλούδας διπλής έκκεντρης σφράγισης
(4) Τριπλή έκκεντρη βαλβίδα σφράγισης
2. Ταξινόμηση σύμφωνα με το υλικό της επιφάνειας στεγανοποίησης
(1) Βαλβίδα πεταλούδας μαλακής στεγανοποίησης.
1) Το ζεύγος στεγανοποίησης αποτελείται από μη μεταλλικό μαλακό υλικό σε μη μεταλλικό μαλακό υλικό.
2) Το ζεύγος στεγανοποίησης αποτελείται από μεταλλικά υλικά και μη μεταλλικά μαλακά υλικά.
(2) Μεταλλική βαλβίδα πεταλούδας στεγανοποίησης. Το ζεύγος στεγανοποίησης αποτελείται από μεταλλικό σκληρό υλικό σε μεταλλικό σκληρό υλικό.
3. Ταξινόμηση σύμφωνα με το έντυπο σφράγισης
(1) Βαλβίδα πεταλούδας εξαναγκασμένης στεγανοποίησης
1) Ελαστική βαλβίδα πεταλούδας στεγανοποίησης. Η ειδική πίεση στεγανοποίησης δημιουργείται από την πλάκα βαλβίδας που εξωθεί την έδρα της βαλβίδας όταν η βαλβίδα είναι κλειστή και την ελαστικότητα της έδρας βαλβίδας ή της πλάκας βαλβίδας.
2) Εξωτερική βαλβίδα πεταλούδας στεγανοποίησης ροπής. Η ειδική πίεση στεγανοποίησης δημιουργείται από τη ροπή που εφαρμόζεται στον άξονα της βαλβίδας.
(2) Σφραγισμένη βαλβίδα πεταλούδας υπό πίεση. Η ειδική πίεση στεγανοποίησης δημιουργείται από τη φόρτιση ελαστικών στοιχείων στεγανοποίησης στην έδρα της βαλβίδας ή στην πλάκα της βαλβίδας.
(3) Αυτόματη βαλβίδα πεταλούδας στεγανοποίησης. Η ειδική πίεση στεγανοποίησης δημιουργείται αυτόματα από τη μέση πίεση.
4. Ταξινόμηση ανάλογα με την πίεση εργασίας
(1) Βαλβίδα πεταλούδας κενού. Βαλβίδα πεταλούδας της οποίας η πίεση λειτουργίας είναι χαμηλότερη από την τυπική ατμοσφαιρική πίεση του αντιδραστήρα.
(2) Βαλβίδα πεταλούδας χαμηλής πίεσης. Βαλβίδα πεταλούδας με ονομαστική πίεση PN<1.6MPa.
(3) Βαλβίδα πεταλούδας μέσης πίεσης. Βαλβίδα πεταλούδας με ονομαστική πίεση PN 2.5--6.4MPa.
(4) High-pressure butterfly valve. Butterfly valve with nominal pressure PN of 10.0--80.0MPa. (5) Ultra-high pressure butterfly valve. Butterfly valve with nominal pressure PN>100 MPa.
5. Ταξινόμηση σύμφωνα με τη θερμοκρασία εργασίας
(1) High temperature butterfly valve. Butterfly valve with t>450 C
(2) Βαλβίδα πεταλούδας μέσης θερμοκρασίας. 120 C
(3) Βαλβίδα πεταλούδας κανονικής θερμοκρασίας. Α 40 C
(4) Βαλβίδα πεταλούδας χαμηλής θερμοκρασίας. Ένα 100<>
(5) Βαλβίδα πεταλούδας εξαιρετικά χαμηλής θερμοκρασίας. t<-100 C butterfly valve
6. Ταξινόμηση με μέθοδο σύνδεσης (1) Βαλβίδα πεταλούδας γκοφρέτας (2) Βαλβίδα πεταλούδας με φλάντζα (3) Βαλβίδα πεταλούδας τύπου ωτίδας (4) Συγκολλημένη βαλβίδα πεταλούδας
Λεπτομέριες
Ένδειξη βαλβίδας
Διαστάσεις
Εφαρμογές
Σχετικά προϊόντα
Πιστοποιητικά
