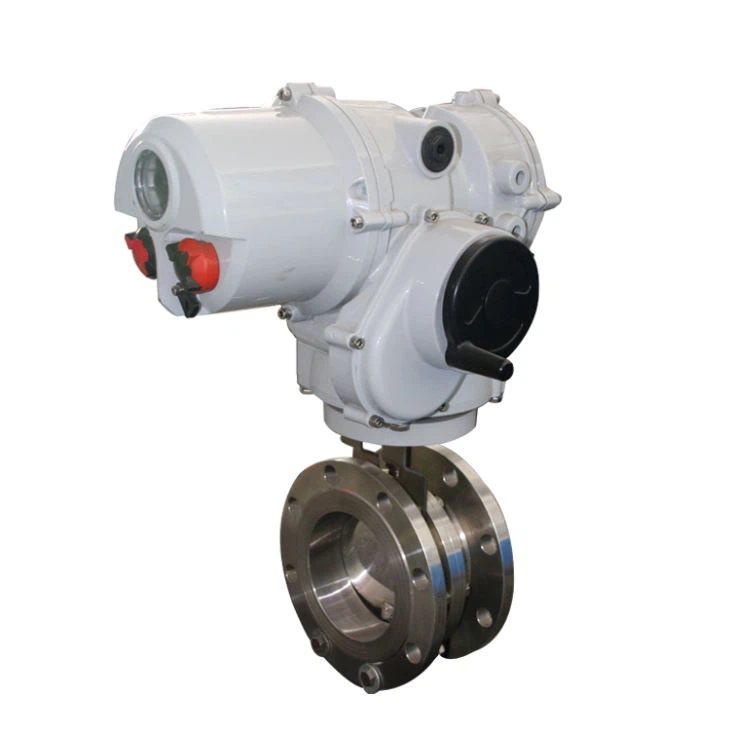

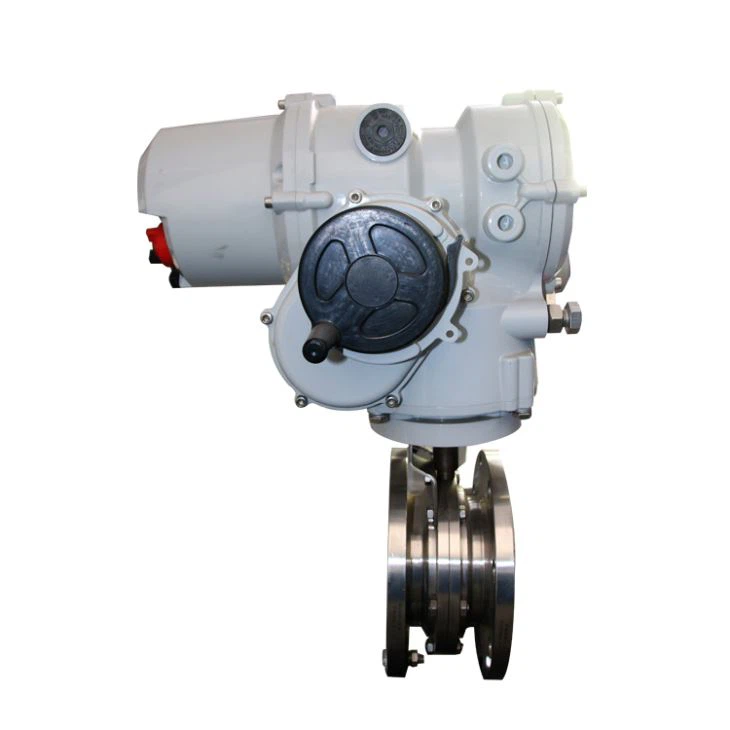

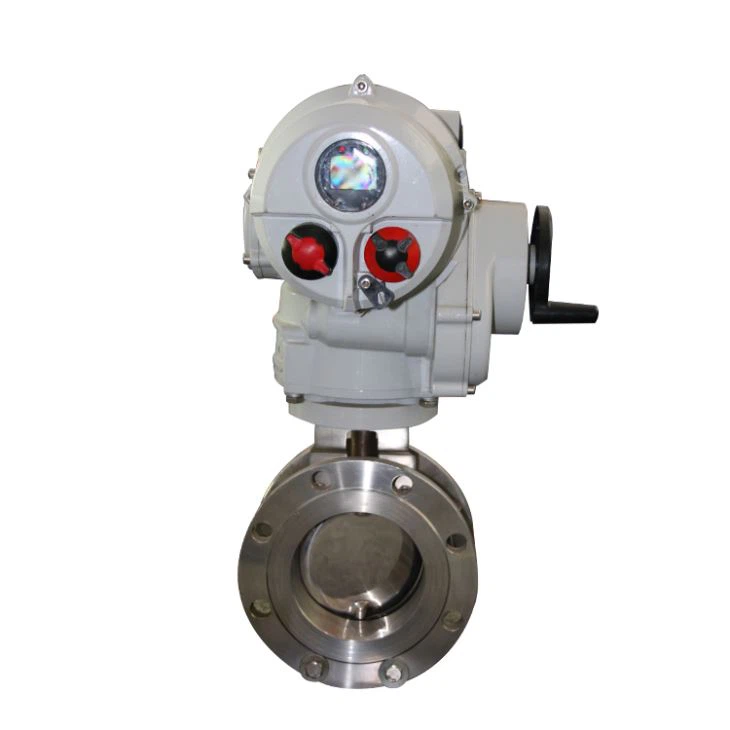

Ηλεκτροκίνητη βαλβίδα πεταλούδας

Ηλεκτροκίνητη βαλβίδα πεταλούδας
Λεπτομέρειες:
Ηλεκτρική φλάντζα βαλβίδα πεταλούδα σκληρή σφραγίδα υιοθετεί ακριβείας J ελαστικό δακτύλιο στεγανοποίησης και τριπλή εκκεντρική μεταλλική σκληρή σφραγίδα δομή, πολλαπλών επιπέδων, χρησιμοποιείται ευρέως στη μεταλλουργία, ηλεκτρική ενέργεια, πετρέλαιο, χημική βιομηχανία και δημοτικές κατασκευές και άλλες βιομηχανικές σωληνώσεις και αποστράγγιση που η θερμοκρασία μέσης είναι ≤ 450 ℃, χρησιμοποιώντας για ρύθμιση της διακοπής ροής.
Αποστολή ερώτησής
Περιγραφή
Αποστολή ερώτησής

Ηλεκτρική φλάντζα σκληρή σφράγιση βαλβίδα πεταλούδα

Ονομαστική διάμετρος DN (mm)

DN50 ~ DN500

Ονομαστική πίεση

0 ~ 1.6MPa

Δοκιμή πίεσης

Δοκιμή αντοχής

PN1.5MPa

PN1.6MPa

Δοκιμή σφράγισης

PN1.1MPa

PN1.76MPa

Κύρια ανταλλακτικά

Το σώμα της βαλβίδας

οζώδης χυτοσίδηρος, χυτοχάλυβας, χυτός ανοξείδωτος χάλυβας

Πίνακας βαλβίδων

Γκρι Χυτοσίδηρος, οζώδης χυτοσίδηρος, σφυρήλατος χάλυβας, ανοξείδωτος χάλυβας κλπ

Άξονας βαλβίδας

Χάλυβας άνθρακα, ανοξείδωτος

Κύκλος στεγανοποίησης

Καουτσούκ, τεφλόν, EPDM

Υλικό παραγεμίσματος

Teflon, μαλακός γραφίτης

Εφαρμόσιμη κατάσταση λειτουργίας

Εφαρμοστέο μέσο

Νερό, ατμόσφαιρα, έλαιο, νιτρικό οξύ, οξικό οξύ

Εφαρμόσιμη θερμοκρασία

Χάλυβας άνθρακα: -29 ℃ ~ + 425 ℃
Ανοξείδωτο χάλυβα: -40 ℃ ~ + 650 ℃


1. Αυτή η βαλβίδα υιοθετεί την τριών εκκεντρική δομή σφράγισης και τα καθίσματα και οι πλάκες δίσκου είναι σχεδόν απαλλαγμένα από τριβή και η λειτουργία στεγανοποίησης είναι όλο και πιο σφιχτή.

2. Ο δακτύλιος στεγανοποίησης επιλέγει ανοξείδωτο χάλυβα, έχει τα διπλά πλεονεκτήματα της σκληρής στεγανοποίησης μετάλλων και της ελαστικής στεγανοποίησης ανεξάρτητα από την περίπτωση χαμηλής ή υψηλής θερμοκρασίας, έχει καλή απόδοση σφράγισης τόσο στην αντοχή στη διάβρωση, όσο και στη μεγάλη διάρκεια ζωής.

3. Η επιφάνεια στεγανοποίησης της πλάκας καλύπτεται με σκληρό κράμα κοβαλτίου, η επιφάνεια στεγανοποίησης είναι ανθεκτική στη διάβρωση και η διάρκεια ζωής είναι μεγάλη.

4. Αυτή η βαλβίδα έχει λειτουργία διπλής σφράγισης. Δεν περιορίζεται από τη ροή μέσων όταν είναι εγκατεστημένη και δεν επηρεάζεται από τη θέση του χώρου. Μπορεί να εγκατασταθεί σε οποιαδήποτε κατεύθυνση.

Δημοφιλείς Ετικέτες: μηχανική βαλβίδα πεταλούδα, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, αγορά, τιμή, προσφορά

Οι αντίστοιχες παράμετροι του ενεργοποιητή έχουν ως εξής:

IT Quarter Turn Ηλεκτρικός ενεργοποιητής

Ο ενεργοποιητής IT είναι το προϊόν ηλεκτρικού ενεργοποιητή περιστροφής, το οποίο μπορεί να χρησιμοποιηθεί για τον έλεγχο και τη ρύθμιση των βαλβίδων. Το προϊόν on-off είναι κατάλληλο για την εφαρμογή Με 60 φορές εκκίνηση ανά ώρα, Το ρυθμισμένο προϊόν είναι κατάλληλο για την εφαρμογή Με 1,200 φορές εκκίνησης ανά ώρα. Επιπλέον, ο έλεγχος είναι πιο ακριβής και η τοποθέτηση είναι πιο ακριβής, λόγω της αύξησης της ευφυούς μονάδας ελέγχου. Το εύρος εξόδου της ροπής είναι 50 Nm (37 Ibf ft) - 2.000 Nm (1.476 lbf ft).


Δεδομένα απόδοσης του ενεργοποιητή Τύπου ενεργοποίησης και απενεργοποίησης

Μοντέλο

Περιστρεφόμενη ταχύτητα (rpm)

Ροπή (Nm)

Τάση (V)

Φάση (Ph)

Συχνότητα (Hz)

Ισχύς (kW)

Σχετικό ρεύμα (A)

Καθήκον

Βάρος (kg)

IT250

1

250

380

3

50

0,04

0,57

S2 (15 λεπτά)

23

IT500

0,5

500

380

3

50

0,04

0,57

S2 (15 λεπτά)

23

IT1000

1

1000

380

3

50

0,04

0,57

S2 (15 λεπτά)

37

IT2000

0,5

2000

380

3

50

0,04

0,57

S2 (15 λεπτά)

37


Δεδομένα απόδοσης του ενεργοποιητή τύπου διαμόρφωσης IT

Μοντέλο

Περιστρεφόμενη ταχύτητα (rpm)

Ροπή (Nm)

Τάση (V)

Φάση (Ph)

Συχνότητα (Hz)

Ισχύς (kW)

Σχετικό ρεύμα (A)

Καθήκον

Βάρος (kg)

IT250

1

250

380

3

50

0,04

0,57

S4 (30%)

23

IT500

0,5

500

380

3

50

0,04

0,57

S4 (30%)

23

IT1000

1

1000

380

3

50

0,04

0,57

S4 (30%)

37

IT2000

0,5

2000

380

3

50

0,04

0,57

S4 (30%)

37


Διάσταση ενεργοποιητή πληροφορικής (άμεση τοποθέτηση)

image003(001)

IT1

306

124

160

135,5

202.5

277

430

338

54

IT2

308

121.5

160

123.5

245

340

428,5

368,5

52


Διάσταση ενεργοποιητή πληροφορικής (Foot-tilt)

Παράμετρος μοντέλου

Α'1

Α2

Α3

A4

ντο

D1

ρε

μι

φά

F1

F2

H1

Η2

H3

H4

H5

n-Φd1

4-Φd2

IT1

240

280

180

220

180

100

100

22

68.5

20

17.5

382

288

124

306

160

18

17.5

IT2

240

280

200

250

180

200

250

30

93

25

55

425

356

136

308

160

2-Φ20

22


IT Σχέδιο διάστασης φλάντζας

image005(001)

Παράμετρος μοντέλου

ρε

D1

Ν (μέγιστο)

d (Max)

Τ

d1 (ομοιόμορφη κατανομή)

IT1

F05

Φ50

Φ38

20

Φ25

38

Μ6

F07

Φ70

Φ55

30

Φ35

38

Μ8

F10

Φ102

Φ69

30

Φ42

38

Μ10

IT2

F12

Φ125

Φ98

50

Φ65

68

M12

F14

Φ140

Φ98

50

Φ65

68

Μ16
