Χειροκίνητη τυφλή βαλβίδα πλάκας
Δομικά χαρακτηριστικά
Αυτή η σειρά τυφλών βαλβίδων τομέων, γνωστές επίσης ως βαλβίδες γυαλιών, βαλβίδες πτερυγίων και βαλβίδες τομέα, είναι εξοπλισμός που αποκόπτει αξιόπιστα τα μέσα αερίου, όπως απαιτείται από το GB6222-86 "Βιομηχανικοί Κανονισμοί Ασφάλειας Αερίου". Χρησιμοποιείται σε συστήματα αγωγών φυσικού αερίου σε βιομηχανικές και μεταλλευτικές επιχειρήσεις, δημοτική διοίκηση, προστασία του περιβάλλοντος και άλλες βιομηχανίες. Είναι ιδιαίτερα κατάλληλο για την απόλυτη αποκοπή επιβλαβών, τοξικών και εύφλεκτων αερίων. Είναι επίσης κατάλληλο για τυφλές πλάκες σε τερματικούς αγωγούς για να μειώσει το χρόνο συντήρησης ή να διευκολύνει τη σύνδεση νέων. Σύστημα σωληνώσεων. Σε σύγκριση με άλλο εξοπλισμό βαλβίδων που εκτελεί απόλυτη αποκοπή σε αγωγούς, αυτή η σειρά βαλβίδων τυφλής πλάκας σε σχήμα τομέα έχει τα χαρακτηριστικά της νέας δομής, του μικρού βάρους, του μικρού μεγέθους, της εύκολης λειτουργίας, της γρήγορης δράσης και της απολύτως αξιόπιστης απόδοσης κοπής αερίου.
προδιαγραφές απόδοσης
Εγκατάσταση
Όταν η τυφλή βαλβίδα του τομέα είναι ανοιχτή, το αριστερό και το δεξί σώμα βαλβίδας θα πρέπει να έχουν αξονική μετατόπιση 16-20mm. Επομένως, ο αγωγός θα πρέπει επίσης να έχει ελαστική παραμόρφωση ή μετατόπιση που να ανταποκρίνεται στην παραπάνω μετατόπιση κατά τη διαδικασία ανοίγματος και κλεισίματος της βαλβίδας. Συνιστάται να το εγκαταστήσετε με την παρακάτω μορφή. Δεν υπάρχουν κανονισμοί σχετικά με τη θέση εγκατάστασης της βαλβίδας τυφλής πλάκας σε σχήμα τομέα, όταν μπορεί να διασφαλίσει ότι δεν ασκείται εξωτερική δύναμη από τη σωλήνωση στη βαλβίδα.
Μέθοδος λειτουργίας
Χρησιμοποιήστε ένα κλειδί για να περιστρέψετε τις τρεις βίδες σύνδεσης αριστερόστροφα για να χωρίσετε και να εξισορροπήσετε το σώμα της βαλβίδας και την πλάκα της βαλβίδας. Αφού επιβεβαιώσετε το κατάλληλο διάκενο (περίπου 16 mm), γυρίστε την πλάκα της βαλβίδας στη θέση εργασίας. Περιστρέψτε τη βίδα σύνδεσης προς την αντίστροφη κατεύθυνση για να φέρετε την πλάκα της βαλβίδας και το σώμα της βαλβίδας σε στενή επαφή για να επιτύχετε απόλυτη στεγανοποίηση.
προφυλάξεις
1. Ο ελαστικός στεγανοποιητικός δακτύλιος δεν πρέπει να προσκολλάται στο σώμα της βαλβίδας ή να προκαλεί σκληρή τριβή για την αποφυγή ζημιάς στον ελαστικό δακτύλιο στεγανοποίησης και βλάβης στην απόδοση λειτουργίας της βαλβίδας.
2. Όταν το αριστερό και το δεξί σώμα βαλβίδας χαλαρώσουν, το μέσο θα ξεχειλίσει. Για να διασφαλίσετε την ασφάλεια, κλείστε τη βαλβίδα πεταλούδας αερίου μπροστά από την τυφλή βαλβίδα πριν τη λειτουργία. Ταυτόχρονα, λάβετε μέτρα εξαερισμού και άλλα μέτρα ασφαλείας.
3. Όταν ανοίγετε το αριστερό και το δεξί σώμα βαλβίδας των τυφλών βαλβίδων χειροκίνητου τομέα F43X και F43AX, σημειώστε ότι η πλάκα της βαλβίδας θα πέσει αυτόματα κάτω. Απαγορεύεται στους ανθρώπους να στέκονται μπροστά από την πλάκα της βαλβίδας κατά τη λειτουργία για αποφυγή κινδύνου.
Βαλβίδα τυφλής πλάκας χειροκίνητου τομέα

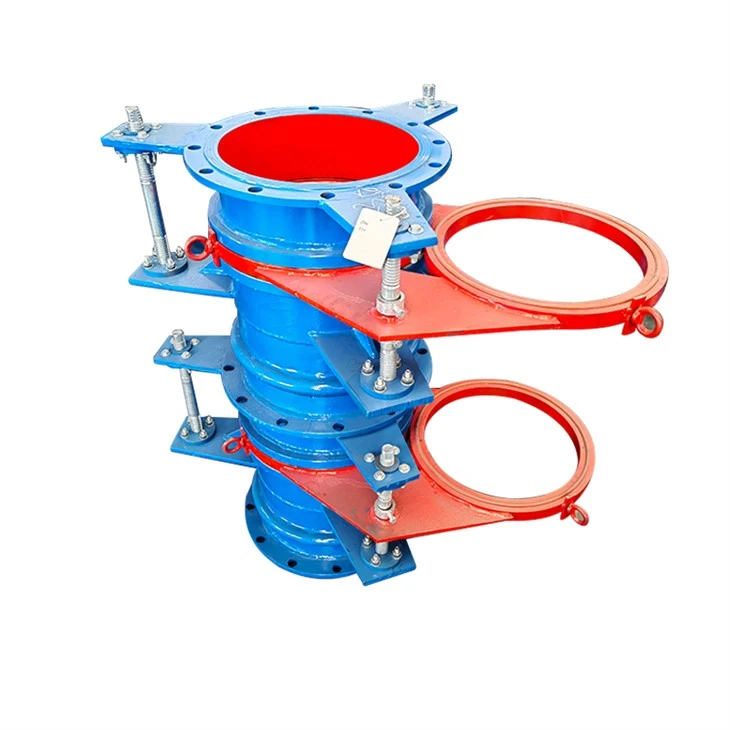

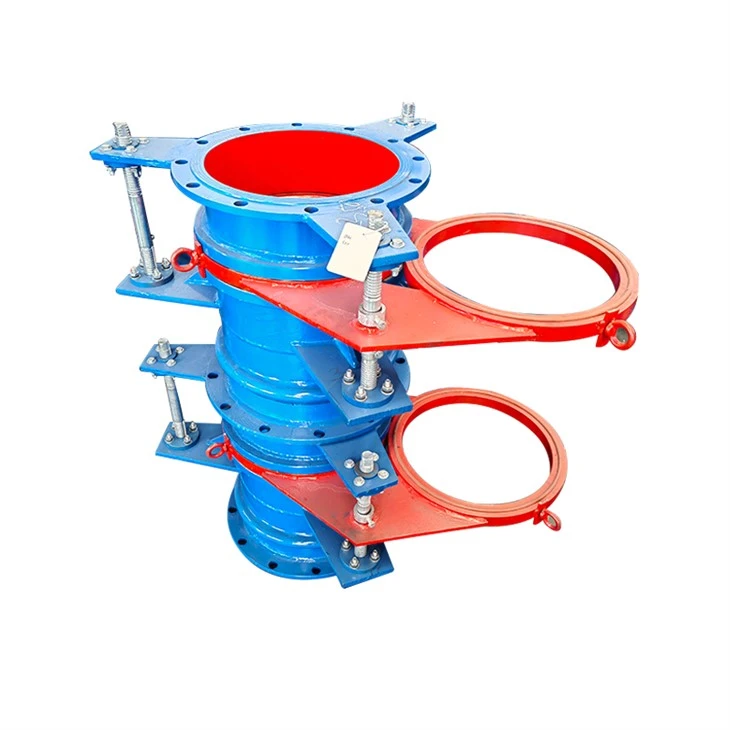

Η χειροκίνητη βαλβίδα τυφλής πλάκας σε σχήμα ανεμιστήρα F43X αποτελείται από ένα αριστερό σώμα βαλβίδας, ένα δεξί σώμα βαλβίδας, ένα μεσαίο σώμα βαλβίδας και τρεις βίδες σύνδεσης. Χρησιμοποιήστε ένα κλειδί για να περιστρέψετε τη βίδα σύνδεσης για να ολοκληρώσετε τις ενέργειες σύσφιξης και χαλάρωσης του αριστερού και δεξιού σώματος βαλβίδας και χρησιμοποιήστε την αλλαγή θέσης της πλάκας τυφλού και της πλάκας διαμπερούς οπής στην πλάκα βαλβίδας για να επιτύχετε το σκοπό του ανοίγματος και κλεισίματος. Έχει τα χαρακτηριστικά της απλής δομής, του μικρού βάρους, της αξιόπιστης απόδοσης και της βολικής λειτουργίας. Αυτή η βαλβίδα είναι μια σειρά κοντών δομών, με ελαστικούς δακτυλίους στεγανοποίησης εγκατεστημένους στο αριστερό και στο δεξί σώμα της βαλβίδας αντίστοιχα.
Πίνακας διαστάσεων κύριας σύνδεσης (τιμές αναφοράς)
Βαλβίδα τυφλής πλάκας χειροκίνητου τομέα
Η βαλβίδα τυφλής πλάκας χειροκίνητου τομέα F43AX αποτελείται από αριστερό σώμα βαλβίδας, δεξί σώμα βαλβίδας, σώμα βαλβίδας και άξονα σύνδεσης (τρεις). Χρησιμοποιήστε ένα κλειδί για να περιστρέψετε τη βίδα του συνδετικού άξονα για να κινήσετε το αριστερό και το δεξί σώμα βαλβίδας για να ολοκληρώσετε τις ενέργειες σύσφιξης και χαλάρωσης και χρησιμοποιήστε την αλλαγή θέσης της πλάκας τυφλής οπής και της πλάκας διαμπερούς οπής στην πλάκα βαλβίδας για να επιτύχετε το σκοπό του ανοίγματος και το κλείσιμο. Αυτή η βαλβίδα είναι μια σύντομη σειρά δομής και ο ελαστικός δακτύλιος στεγανοποίησης είναι εγκατεστημένος στην πλάκα της βαλβίδας και ο δακτύλιος στεγανοποίησης μπορεί εύκολα να αντικατασταθεί.
Πίνακας διαστάσεων κύριας σύνδεσης (τιμές αναφοράς)
Βαλβίδα τυφλής πλάκας χειροκίνητου τομέα
Αυτή η βαλβίδα είναι μια βαλβίδα τυφλής πλάκας χειροκίνητου τομέα τύπου DN300~800, η οποία είναι μια σειρά μακράς δομής. Αυτή η βαλβίδα είναι εξοπλισμένη με μια τηλεσκοπική συσκευή στο δεξί σώμα της βαλβίδας και χρησιμοποιείται γενικά σε μεγάλες σωληνώσεις. Ο συσπειρωτήρας αυτής της βαλβίδας μπορεί να αντισταθμίσει την αξονική μετατόπιση του σώματος της βαλβίδας όταν ανοίγει και κλείνει η βαλβίδα και να μειώσει τη ροπή ανοίγματος και κλεισίματος της βαλβίδας (σημείωση, δεν μπορεί να χρησιμοποιηθεί ως αντισταθμιστής για τον αγωγό). Αυτή η βαλβίδα είναι μια βαλβίδα τυφλής πλάκας χειροκίνητου τομέα τύπου DN900~1400 με μακρά δομή. σειρά. Αυτή η βαλβίδα είναι εξοπλισμένη με τηλεσκοπική συσκευή για χρήση σε μεγάλους αγωγούς (σημείωση: δεν μπορεί να χρησιμοποιηθεί ως αντιστάθμιση για αγωγούς). Σύμφωνα με τα χαρακτηριστικά των βαλβίδων μεγάλης διαμέτρου, το σώμα της βαλβίδας έχει σχεδιαστεί σε μια τριγωνική δομή, η οποία ενισχύει τη συνολική ακαμψία της βαλβίδας.
Πίνακας διαστάσεων κύριας σύνδεσης (τιμές αναφοράς)
