Φλάντζα DN400 Βαλβίδα πεταλούδας σε σχήμα U

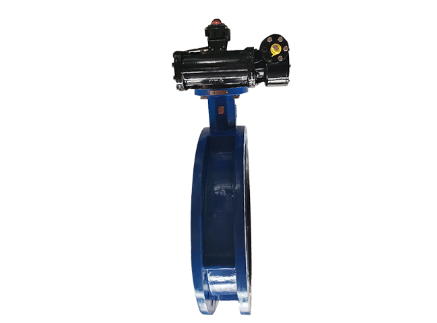

Εμφάνιση προϊόντος
Διασφάλιση ποιότητας: Επιλογή υλικών υψηλής ποιότητας, επεξεργασία με προηγμένη τεχνολογία, μεγάλη διάρκεια ζωής
Επαρκές απόθεμα: επαρκές απόθεμα προϊόντων, γρήγορη παράδοση και η δύναμη της εταιρείας είναι ορατή
Υψηλής ποιότητας υπηρεσία: επαγγελματική ομάδα logistics, παραδίδει γρήγορα προϊόντα σε εσάς
Τύποι φλάντζας βαλβίδας πεταλούδας
Η φλάντζα βαλβίδας πεταλούδας ονομάζεται πλάκα φλάντζας ή φλάντζα μέρη. Είναι ένα προϊόν που συνδέει βαλβίδες και σωλήνες σε αγωγούς. Οι ειδικές φλάντζες βαλβίδας πεταλούδας είναι ίδιες με τις συνηθισμένες φλάντζες, αλλά οι εσωτερικές οπές είναι διαφορετικές. Η ειδική φλάντζα για βαλβίδα πεταλούδας έχει μια μικρή εσωτερική οπή και μια επιπλέον υποδοχή για εισαγωγή σωλήνα.
Οι φλάντζες βαλβίδας πεταλούδας μπορούν να είναι μεμονωμένες ή συνδυασμένες, όπως φλάντζες και στα δύο άκρα της βαλβίδας για να διευκολύνουν την εγκατάσταση μπουλονιών. Η σύνδεση φλάντζας-φλάντζας μεταξύ του ενός άκρου του σωλήνα και του άλλου άκρου, ή του συνδέσμου σύνδεσης, αναφέρεται σε μια αναδιπλούμενη σύνδεση στην οποία φλάντζες, παρεμβύσματα και μπουλόνια συνδέονται μεταξύ τους ως ένα σύνολο συνδυασμένων δομών στεγανοποίησης. Οι φλάντζες σωλήνων αναφέρονται σε συσκευές σωληνώσεων. Η φλάντζα που χρησιμοποιείται για τις κεντρικές σωληνώσεις αναφέρεται στη φλάντζα της βαλβίδας. Η φλάντζα έχει τρύπες. Οι βίδες συνδέουν σφιχτά τις δύο φλάντζες και οι φλάντζες σφραγίζονται με παρεμβύσματα.
[Υλικό φλάντζας βαλβίδας πεταλούδας]
ΟΧΙ. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L.
[Μορφή επιφάνειας στεγανοποίησης]
Επίπεδη επιφάνεια (FF), υπερυψωμένη επιφάνεια (RF), κυρτή επιφάνεια (M), κοίλη επιφάνεια (F), κοίλη και κυρτή επιφάνεια (MF), επιφάνεια τένοντα (T), επιφάνεια αυλάκωσης (G), επιφάνεια γλώσσας και αυλάκωσης (TG ), επιφάνεια σύνδεσης δακτυλίου (RJ).
[Σύμφωνα με τα πρότυπα της πετροχημικής βιομηχανίας]
Φλάντζα με σπείρωμα (PT), φλάντζα συγκόλλησης πισινών (WN), επίπεδη φλάντζα συγκόλλησης (SO), φλάντζα συγκόλλησης υποδοχής (SW), χαλαρή φλάντζα (LJ), κάλυμμα φλάντζας (δεν σημειώνεται).
[Σύμφωνα με τα πρότυπα της βιομηχανίας μηχανημάτων]
Ενσωματωμένη φλάντζα, φλάντζα συγκόλλησης άκρου, επίπεδη φλάντζα συγκόλλησης πλάκας, χαλαρή φλάντζα πλάκας δακτυλίου συγκόλλησης, χαλαρή φλάντζα πλάκας δακτυλίου συγκόλλησης, χαλαρή φλάντζα πλάκας δακτυλίου με φλάντζα, χαλαρή φλάντζα πλάκας δακτυλίου με φλάντζα, κάλυμμα φλάντζας.
Βασικές γνώσεις φλάντζας πεταλούδας βαλβίδας
Η βαλβίδα πεταλούδας φλάντζας εισάγει την ιδέα σχεδιασμού αυτοσφράγισης, στην οποία η σύνδεση μεταξύ του δίσκου της βαλβίδας και του άξονα της βαλβίδας υιοθετεί μια κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας δομή πείρου έλξης. Τα κύρια χαρακτηριστικά αυτής της βαλβίδας είναι η αξιόπιστη στεγανοποίηση, η αμφίδρομη σφράγιση και η σφιχτή σύνδεση χωρίς χαλάρωση, καθιστώντας τη βαλβίδα μεγάλης διάρκειας. Τα χαρακτηριστικά του είναι τα εξής:
Αμφίδρομη στεγανοποίηση Συνήθως, λόγω των δομικών τους λόγων, οι παραδοσιακές βαλβίδες πεταλούδας δεν μπορούν να σφραγίσουν καλά κάτω από την πίεση εργασίας προς την αντίθετη κατεύθυνση (δεν ευνοεί την κατεύθυνση στεγανοποίησης). Επί του παρόντος, δεν υπάρχουν υποχρεωτικές διατάξεις για αμφίδρομη σφράγιση στα σχετικά εθνικά πρότυπα. Αυτό συμβαίνει γιατί:
1. Υιοθετήστε την ιδέα σχεδίασης αυτοσφράγισης Ο δακτύλιος στεγανοποίησης δίσκου βαλβίδας είναι απευθείας ενσωματωμένος στο δίσκο βαλβίδας με καουτσούκ σε σχήμα ζιγκ-ζαγκ, χωρίς να χρειάζονται δακτυλίους πίεσης ή μπουλόνια. Αυτό αποφεύγει την ανομοιόμορφη πίεση στον δακτύλιο στεγανοποίησης που προκαλείται από την παραδοσιακή στεγανοποίηση της πλάκας πίεσης του μπουλονιού, προκαλώντας την πτώση των μπουλονιών και την πρόωρη ζημιά του δακτυλίου στεγανοποίησης. Το πρόβλημα. Υπό τη δράση της πίεσης εργασίας προς την αντίθετη κατεύθυνση, ο δακτύλιος στεγανοποίησης δημιουργεί μια δύναμη αυτοσφράγισης, η οποία αυξάνει την ειδική πίεση στεγανοποίησης και πιέζει σφιχτά την έδρα της βαλβίδας. Όσο μεγαλύτερη είναι η πίεση εργασίας προς την αντίθετη κατεύθυνση, τόσο μεγαλύτερη είναι η δύναμη αυτοσφράγισης, καθιστώντας έτσι τον στεγανοποιητικό δακτύλιο και την έδρα της βαλβίδας Ο συνδυασμός είναι σφιχτός και επιτυγχάνει ένα αποτέλεσμα αμφίδρομης στεγανοποίησης. ,
2. Ο δίσκος της βαλβίδας έχει καλή ακαμψία και δεν παραμορφώνεται εύκολα. Ο δίσκος βαλβίδας της βαλβίδας πεταλούδας DN300 ή παραπάνω έχει δομή ροής διπλής επίπεδης πλάκας, η οποία έχει μικρή αντίσταση ροής και καλή ακαμψία. Δεν είναι εύκολο να παραμορφωθεί υπό αντίστροφη πίεση εργασίας, έτσι ώστε ο δακτύλιος στεγανοποίησης να μην αποκλίνει από το καλύτερο σημείο στεγανοποίησης της έδρας της βαλβίδας καθώς παραμορφώνεται ο δίσκος της βαλβίδας. , εξασφαλίζοντας έτσι το στεγανοποιητικό αποτέλεσμα του στεγανοποιητικού δακτυλίου. ,
3. Ο ελαστικός δακτύλιος στεγανοποίησης έχει μεγάλη διάρκεια ζωής
(1) Λόγω του σχεδιασμού αυτοσφράγισης, η μικρή παρεμβολή μεταξύ του δακτυλίου από καουτσούκ και της έδρας της βαλβίδας από ανοξείδωτο χάλυβα διατηρεί μόνο την αρχική σφράγιση, επομένως η ειδική πίεση που απαιτείται για τη σφράγιση αυξάνεται καθώς αυξάνεται η πίεση του συστήματος. ,
(2) Επιπλέον, υπάρχει μια λεγόμενη αυλάκωση "αναπνοής" για να υποχωρεί η ελαστικότητα του καουτσούκ στην αυλάκωση ζιγκ-ζαγκ, έτσι ώστε το καουτσούκ να έχει έναν ορισμένο χώρο διαστολής όταν είναι υπό πίεση, έτσι ώστε η ελαστική κόπωση να δεν εμφανίζονται σε μακροχρόνιες εργασίες, επομένως η σφράγιση Η διάρκεια ζωής του δαχτυλιδιού παρατείνεται πολύ σε σύγκριση με τους παραδοσιακούς τύπους.
