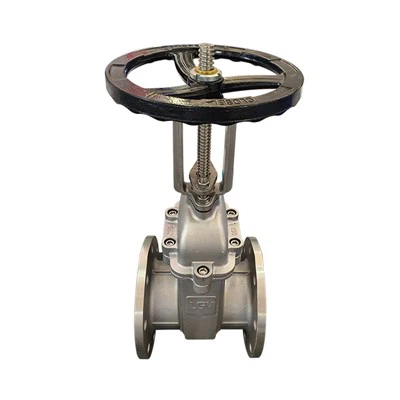

Χειροκίνητη βαλβίδα πύλης
Μια βαλβίδα πύλης είναι μια βαλβίδα της οποίας το τμήμα κλεισίματος της πύλης κινείται προς την κατακόρυφη κατεύθυνση κατά μήκος της κεντρικής γραμμής του περάσματος. Γενικά αποτελείται από σώμα βαλβίδας, κάθισμα βαλβίδας, στέλεχος βαλβίδας, πύλη, καπό βαλβίδας και δακτύλιο σφράγισης. Μπορεί να μετατραπεί σε μια ποικιλία βαλβίδων ηλεκτρικής πύλης και βαλβίδων πνευματικής πύλης εξοπλίζοντας τη συσκευή μετάδοσης και τη βαλβίδα πύλης. Μπορεί να χρησιμοποιηθεί μόνο για πλήρες άνοιγμα και πλήρες κλείσιμο στον αγωγό και δεν μπορεί να χρησιμοποιηθεί για προσαρμογή και στραγγαλισμό.
Τεχνικές παραμέτρους
Αποκοπή της λειτουργίας βαλβίδας
Υλικό σφράγισης PTFE
Εύρος θερμοκρασίας -29 c -150 c
Εγχειρίδιο λειτουργίας κίνησης
Εύρος διαμέτρου dn 10- dn3000
Πίεση εργασίας {0}}. 6MPa -42. 0mpa
Υλικό ανταλλακτικό
Κύριες διαστάσεις
Αρχή εργασίας
Η πύλη της βαλβίδας πύλης κινείται γραμμικά με το στέλεχος της βαλβίδας. Συνήθως υπάρχει ένα τραπεζοειδές νήμα στο στέλεχος ανύψωσης. Μέσα από το παξιμάδι στην κορυφή της βαλβίδας και ο οδηγός αυλάκων στο σώμα της βαλβίδας, η περιστροφική κίνηση μετατρέπεται σε γραμμική κίνηση, δηλαδή η ροπή λειτουργίας μετατρέπεται σε λειτουργική ώθηση.
Κλειστό
Η επιφάνεια στεγανοποίησης μπορεί να σφραγιστεί μόνο με τη μέτρια πίεση, δηλαδή η επιφάνεια σφράγισης της πύλης πιέζεται στο κάθισμα της βαλβίδας στην άλλη πλευρά με μέτρια πίεση για να εξασφαλιστεί η σφράγιση της επιφάνειας σφράγισης. Αυτό είναι αυτο-εξελιγμένο. Οι περισσότερες βαλβίδες πύλης χρησιμοποιούν αναγκαστική σφράγιση, δηλαδή όταν η βαλβίδα είναι κλειστή, η πύλη αναγκάζεται να πιέζει το κάθισμα της βαλβίδας με εξωτερική δύναμη για να εξασφαλίσει τη σφράγιση της επιφάνειας σφράγισης.
Ανοιχτό
Όταν το ύψος ανύψωσης της πύλης είναι ίσο με 1: 1 φορές τη διάμετρο της βαλβίδας, η διέλευση υγρού είναι εντελώς ξεκλειδωμένη, αλλά αυτή η θέση δεν μπορεί να παρακολουθείται κατά τη λειτουργία. Στην πραγματική χρήση, η κορυφή του στελέχους της βαλβίδας χρησιμοποιείται ως σήμα, δηλαδή η θέση όπου δεν μπορεί να ανοίξει, ως πλήρως ανοιχτή θέση του. Προκειμένου να εξεταστεί το φαινόμενο κλειδώματος που προκαλείται από τις αλλαγές θερμοκρασίας, συνήθως ανοίγει στην κορυφαία θέση και στη συνέχεια αντιστρέφεται 1\/2-1 στροφή ως πλήρως ανοιχτή θέση βαλβίδας. Επομένως, η πλήρως ανοιχτή θέση της βαλβίδας καθορίζεται από τη θέση της πύλης (δηλαδή το εγκεφαλικό επεισόδιο).
Αρχή της βαλβίδας πύλης
Όπως υποδηλώνει το όνομα, οι βαλβίδες ηλεκτρικής πύλης χρησιμοποιούν ηλεκτρικούς ενεργοποιητές για να ελέγχουν τις βαλβίδες πύλης. Διαχωρίζονται κυρίως σε άνω και κάτω μέρη. Το επάνω μέρος είναι ο ηλεκτρικός ενεργοποιητής και το κάτω μέρος είναι η βαλβίδα πύλης. Ο ενεργοποιητής και η βαλβίδα πύλης συνδέονται και ο ηλεκτρικός ενεργοποιητής ελέγχει τη βαλβίδα πύλης για να ανοίξει και να πλησιάσει για να επιτύχει την on-off του μέσου του αγωγού. Οι βαλβίδες πύλης είναι γενικά κατάλληλες για επαφές και είναι κανονικά ανοιχτές και κλειστές βαλβίδες. Εάν οι συνθήκες εργασίας απαιτούν ρύθμιση, βαλβίδες ηλεκτρικού ελέγχου, βαλβίδες ηλεκτρικής σφαίρας, ηλεκτρικές βαλβίδες πεταλούδας, βαλβίδες ηλεκτρικής σφαίρας κ.λπ. χρησιμοποιούνται γενικά.
Προβολή προϊόντων
Μέθοδοι εντοπισμού σφαλμάτων
Μετά τη σύνδεση της βαλβίδας, συνδέστε τα εξωτερικά καλώδια σύμφωνα με το εξωτερικό διάγραμμα καλωδίωσης. Δώστε ιδιαίτερη προσοχή στο αν το σήμα εισόδου είναι ένα σήμα ρεύματος ή ένα σήμα τάσης. Δεν μπορούν να αναμιχθούν. Τα θετικά και αρνητικά σήματα δεν μπορούν να συνδεθούν εσφαλμένα. Οι χρήστες μπορούν να ελέγξουν και να εντοπίσουν το ένα προς ένα σύμφωνα με τις ακόλουθες μεθόδους. Ρυθμίστε το μηχανικό όριο του ηλεκτρικού ενεργοποιητή: Η ρύθμιση του μηχανικού ορίου είναι να γίνει ο ενεργοποιητής να λειτουργεί μόνο μέσα στο μηχανικό άνω και κατώτερο όριο για να αποτρέψει τον υπερβολικό περιορισμό και να προκαλέσει κίνδυνο ή να καταστρέψει τη βαλβίδα. Όπως φαίνεται στο σχήμα, παρέχονται αντίστοιχα ο μοχλός και οι ανώτερες και κατώτερες όριο. Στην κατάσταση μηδενικής θέσης, το κατώτερο όριο θα πρέπει να είναι κοντά ή κοντά στο μοχλό από το κάτω μέρος για να αποτρέψει τον ενεργοποιητή από υπερβολικό περιορισμό. Εάν η απόκλιση είναι μεγάλη, το παξιμάδι συσσώρευσης μπορεί να χαλαρώσει και το μπλοκ στάσης μπορεί να μετακινηθεί στην αντίστοιχη θέση και το αντίστοιχο παξιμάδι μπορεί να αυξηθεί. Στην κατάσταση πλήρους θέσης, η στάση του ανώτατου ορίου πρέπει να βρίσκεται κοντά ή κοντά στο μοχλό από την κορυφή για να αποτρέψει τον ενεργοποιητή από υπερβολικά περιορισμό. Εάν η απόκλιση είναι μεγάλη, το παξιμάδι σύσφιξης μπορεί να χαλαρώσει και το μπλοκ στάσης μπορεί να μετακινηθεί στην αντίστοιχη θέση και το αντίστοιχο παξιμάδι μπορεί να αυξηθεί. Όταν η ισχύς δεν είναι συνδεδεμένη, η διαδικασία εντοπισμού σφαλμάτων μπορεί να χρησιμοποιήσει το χειροκίνητο τροχό για να ανοίξει χειροκίνητα τον ενεργοποιητή στη μηδενική θέση και την πλήρη θέση της απαιτούμενης βαλβίδας και στη συνέχεια να κάνει αντίστοιχες ρυθμίσεις. Ο ενεργοποιητής μπορεί επίσης να ρυθμιστεί στην ηλεκτρική κατάσταση χειροκίνητης κατάστασης όταν η ισχύς είναι ενεργοποιημένη και ο ενεργοποιητής μπορεί να ανοίξει στην απαιτούμενη μηδενική θέση και πλήρη θέση από τα πλήκτρα πάνω ή κάτω στην οθόνη. Εάν ο ενεργοποιητής δεν κινείται όταν πατηθεί το πλήκτρο προς τα πάνω ή προς τα κάτω κατά τη διάρκεια της διαδικασίας εκκίνησης, οφείλεται στον περιορισμό του ορίου διακόπτη.
Αιτήσεις
