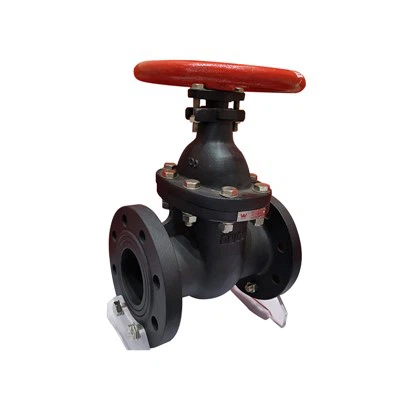

Χειροκίνητη βαλβίδα πόρτας από χυτοσίδηρο
Αρχή λειτουργίας
Η πλάκα πύλης της βαλβίδας πύλης σφήνας μπορεί να κατασκευαστεί σε ένα σύνολο, που ονομάζεται χαλύβδινη πλάκα πύλης. Μπορεί επίσης να γίνει μια πλάκα πύλης που μπορεί να προκαλέσει ελαφρά παραμόρφωση για να βελτιώσει την δεξιοτεχνία της και να αντισταθμίσει την απόκλιση της γωνίας της επιφάνειας στεγανοποίησης κατά τη διάρκεια της επεξεργασίας. Αυτό το είδος της πύλης ονομάζεται ελαστική πύλη.
Οι βαλβίδες πύλης μαλακής στεγανοποίησης χωρίζονται σε δύο τύπους: βαλβίδες πύλης μαλακής στεγανοποίησης ανοιχτού στελέχους και βαλβίδες πύλης μαλακής στεγανοποίησης με κρυφό στέλεχος. Συνήθως υπάρχει ένα τραπεζοειδές νήμα στη ράβδο ανύψωσης. Μέσω του παξιμαδιού στο μέσο της πλάκας πύλης και της αυλάκωσης οδήγησης στο σώμα της βαλβίδας, η περιστροφική κίνηση μετατρέπεται σε γραμμική κίνηση, δηλαδή η ροπή λειτουργίας μετατρέπεται σε ώθηση λειτουργίας. Όταν ανοίγει η βαλβίδα, όταν το ύψος ανύψωσης της πλάκας πύλης είναι ίσο με 1:1 φορές τη διάμετρο της βαλβίδας, το κανάλι υγρού είναι εντελώς ανεμπόδιστο, αλλά κατά τη λειτουργία, αυτή η θέση δεν μπορεί να παρακολουθηθεί. Στην πραγματική χρήση, η κορυφή του στελέχους της βαλβίδας χρησιμοποιείται ως σημάδι, δηλαδή η θέση που δεν ανοίγει, ως η πλήρως ανοιχτή θέση του. Προκειμένου να ληφθεί υπόψη το φαινόμενο ασφάλισης που προκαλείται από τις αλλαγές θερμοκρασίας, η βαλβίδα συνήθως ανοίγει στην επάνω θέση και στη συνέχεια ανασύρεται 1/{3}} στροφή ως η πλήρως ανοιχτή θέση της βαλβίδας. Επομένως, η πλήρως ανοιχτή θέση της βαλβίδας καθορίζεται από τη θέση της πύλης (δηλ. διαδρομή). Αυτός ο τύπος βαλβίδας θα πρέπει γενικά να τοποθετείται οριζόντια στον αγωγό.
Εφαρμογές
Γενικές Προϋποθέσεις
1. Οι προδιαγραφές και οι κατηγορίες των βαλβίδων πύλης μαλακής σφράγισης πρέπει να συμμορφώνονται με τις απαιτήσεις των εγγράφων σχεδιασμού αγωγών.
2. Το μοντέλο της βαλβίδας πύλης μαλακής σφράγισης θα πρέπει να υποδεικνύεται με τις απαιτήσεις αριθμού εθνικού προτύπου. Εάν πρόκειται για εταιρικό πρότυπο, θα πρέπει να αναφέρεται η σχετική περιγραφή του μοντέλου.
3. Η πίεση λειτουργίας της βαλβίδας πύλης μαλακής στεγανοποίησης απαιτείται να είναι μεγαλύτερη ή ίση με την πίεση λειτουργίας του αγωγού. Χωρίς να επηρεάζεται η τιμή, η πίεση εργασίας που μπορεί να αντέξει η βαλβίδα θα πρέπει να είναι μεγαλύτερη από την πραγματική πίεση λειτουργίας του αγωγού. Και οι δύο πλευρές της βαλβίδας πύλης μαλακής στεγανοποίησης θα πρέπει να μπορούν να την αντέχουν όταν είναι κλειστή. 1,1 φορές την πίεση λειτουργίας της βαλβίδας χωρίς διαρροή. όταν η βαλβίδα είναι ανοιχτή, το σώμα της βαλβίδας θα πρέπει να μπορεί να αντέξει τη διπλάσια πίεση λειτουργίας της βαλβίδας.
4. Το πρότυπο κατασκευής βαλβίδας πύλης μαλακής σφράγισης πρέπει να υποδεικνύει τον αριθμό εθνικού προτύπου στον οποίο βασίζεται. Εάν πρόκειται για εταιρικό πρότυπο, το εταιρικό έγγραφο θα πρέπει να επισυναφθεί στη σύμβαση αγοράς.
Πρότυπο ποιότητας
1. Το υλικό του σώματος της βαλβίδας πρέπει να είναι κυρίως χυτοσίδηρος, χυτοσίδηρος, ανοξείδωτος χάλυβας και 316L και θα πρέπει να αναφέρονται η ποιότητα και τα πραγματικά φυσικά και χημικά δεδομένα δοκιμών του χυτοσιδήρου.
2. Το υλικό στελέχους βαλβίδας πρέπει να είναι κατασκευασμένο από ανοξείδωτο χάλυβα (2CR13). Οι βαλβίδες μεγάλης διαμέτρου θα πρέπει επίσης να έχουν ενσωματωμένα στελέχη από ανοξείδωτο χάλυβα.
3. Το υλικό του παξιμαδιού είναι χυτό αλουμίνιο ορείχαλκος ή χυτό αλουμίνιο μπρούντζος και η σκληρότητα και η αντοχή του είναι μεγαλύτερες από το στέλεχος της βαλβίδας.
4. Η σκληρότητα και η αντοχή του υλικού δακτυλίου του στελέχους βαλβίδας δεν πρέπει να είναι μεγαλύτερη από εκείνη του στελέχους βαλβίδας και δεν πρέπει να προκαλεί ηλεκτροχημική διάβρωση με το στέλεχος και το σώμα της βαλβίδας όταν βυθίζονται σε νερό.
