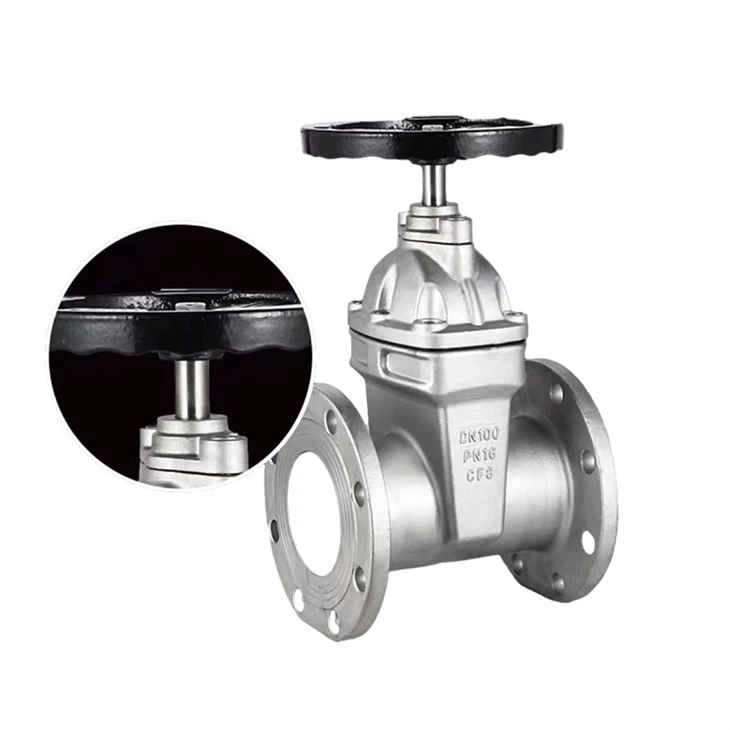

Βαλβίδα πύλης από ανοξείδωτο χάλυβα
Επισκόπηση προϊόντος
Το τμήμα ανοίγματος και κλεισίματος της βαλβίδας πύλης μαλακής στεγανοποίησης είναι η πλάκα πύλης. Η κατεύθυνση κίνησης της πλάκας πύλης είναι κάθετη προς την κατεύθυνση του ρευστού. Η βαλβίδα πόρτας μπορεί να ανοίξει μόνο πλήρως και να κλείσει πλήρως και δεν μπορεί να ρυθμιστεί ή να πεταχτεί. Η πύλη έχει δύο επιφάνειες στεγανοποίησης. Οι δύο επιφάνειες στεγανοποίησης της πιο συχνά χρησιμοποιούμενης βαλβίδας πύλης μοντέλου σχηματίζουν σχήμα σφήνας. Η γωνία σφήνας ποικίλλει ανάλογα με τις παραμέτρους της βαλβίδας. Η ονομαστική διάμετρος είναι DN50~DN1200 και η θερμοκρασία λειτουργίας είναι μικρότερη ή ίση με 120 μοίρες. Η πλάκα πύλης της βαλβίδας πύλης μαλακής σφράγισης είναι ενσωματωμένη με επένδυση από καουτσούκ και η λειτουργία αντιστάθμισης παραμόρφωσης από καουτσούκ εξασφαλίζει στεγανή στεγανοποίηση και καμία διαρροή. Το προϊόν έχει ένα ευρύ φάσμα εφαρμογών και μπορεί να χρησιμοποιηθεί σε αγωγούς υπό διάφορες συνθήκες εργασίας σε μεταλλουργία, άνθρακα, ηλεκτρική ενέργεια, πετρέλαιο, χημικά, φαρμακευτικά προϊόντα, προστασία του περιβάλλοντος, επεξεργασία νερού και άλλες βιομηχανίες με θερμοκρασίες λειτουργίας -20~ 120 μοίρες για αποκοπή ή σύνδεση μέσων αγωγού.
Επισκόπηση προϊόντος
Το τμήμα ανοίγματος και κλεισίματος της μεταλλικής βαλβίδας στεγανοποίησης είναι η πλάκα πύλης. Η κατεύθυνση κίνησης της πλάκας πύλης είναι κάθετη προς την κατεύθυνση του ρευστού. Η βαλβίδα πόρτας μπορεί να ανοίξει μόνο πλήρως και να κλείσει πλήρως, αλλά δεν μπορεί να ρυθμιστεί ή να πεταχτεί. Η πύλη έχει δύο επιφάνειες στεγανοποίησης. Οι δύο επιφάνειες στεγανοποίησης της πιο συχνά χρησιμοποιούμενης βαλβίδας πύλης σχηματίζουν σχήμα σφήνας. Η γωνία σφήνας ποικίλλει ανάλογα με τις παραμέτρους της βαλβίδας, συνήθως 50 μοίρες και 2 μοίρες 52' όταν η μέση θερμοκρασία δεν είναι υψηλή. Η πλάκα πύλης της βαλβίδας πύλης σφήνας μπορεί να γίνει σε ένα σύνολο, που ονομάζεται άκαμπτη πύλη. Μπορεί επίσης να γίνει μια πύλη που μπορεί να προκαλέσει ελαφρά παραμόρφωση για να βελτιώσει την δεξιοτεχνία της και να αντισταθμίσει την απόκλιση της γωνίας της επιφάνειας στεγανοποίησης κατά τη διάρκεια της επεξεργασίας. Αυτό το είδος πύλης Η πλάκα ονομάζεται ελαστική πύλη.
Εφαρμογές
Γενικές Προϋποθέσεις
1. Οι προδιαγραφές και οι κατηγορίες των βαλβίδων πύλης μαλακής σφράγισης πρέπει να συμμορφώνονται με τις απαιτήσεις των εγγράφων σχεδιασμού αγωγών.
2. Το μοντέλο της βαλβίδας πύλης μαλακής σφράγισης θα πρέπει να υποδεικνύεται με τις απαιτήσεις αριθμού εθνικού προτύπου. Εάν πρόκειται για εταιρικό πρότυπο, θα πρέπει να αναφέρεται η σχετική περιγραφή του μοντέλου.
3. Η πίεση λειτουργίας της βαλβίδας πύλης μαλακής στεγανοποίησης απαιτείται να είναι μεγαλύτερη ή ίση με την πίεση λειτουργίας του αγωγού. Χωρίς να επηρεάζεται η τιμή, η πίεση εργασίας που μπορεί να αντέξει η βαλβίδα θα πρέπει να είναι μεγαλύτερη από την πραγματική πίεση λειτουργίας του αγωγού. Και οι δύο πλευρές της βαλβίδας πύλης μαλακής στεγανοποίησης θα πρέπει να μπορούν να την αντέχουν όταν είναι κλειστή. 1,1 φορές την πίεση λειτουργίας της βαλβίδας χωρίς διαρροή. όταν η βαλβίδα είναι ανοιχτή, το σώμα της βαλβίδας θα πρέπει να μπορεί να αντέξει τη διπλάσια πίεση λειτουργίας της βαλβίδας.
4. Το πρότυπο κατασκευής βαλβίδας πύλης μαλακής σφράγισης πρέπει να υποδεικνύει τον αριθμό εθνικού προτύπου στον οποίο βασίζεται. Εάν πρόκειται για εταιρικό πρότυπο, το εταιρικό έγγραφο θα πρέπει να επισυναφθεί στη σύμβαση αγοράς.
Πρότυπο ποιότητας
1. Το υλικό του σώματος της βαλβίδας πρέπει να είναι κυρίως χυτοσίδηρος, χυτοσίδηρος, ανοξείδωτος χάλυβας και 316L και θα πρέπει να αναφέρονται η ποιότητα και τα πραγματικά φυσικά και χημικά δεδομένα δοκιμών του χυτοσιδήρου.
2. Το υλικό στελέχους βαλβίδας πρέπει να είναι κατασκευασμένο από ανοξείδωτο χάλυβα (2CR13). Οι βαλβίδες μεγάλης διαμέτρου θα πρέπει επίσης να έχουν ενσωματωμένα στελέχη από ανοξείδωτο χάλυβα.
3. Το υλικό του παξιμαδιού είναι χυτό αλουμίνιο ορείχαλκος ή χυτό αλουμίνιο μπρούντζος και η σκληρότητα και η αντοχή του είναι μεγαλύτερες από το στέλεχος της βαλβίδας.
4. Η σκληρότητα και η αντοχή του υλικού δακτυλίου του στελέχους βαλβίδας δεν πρέπει να είναι μεγαλύτερη από εκείνη του στελέχους βαλβίδας και δεν πρέπει να προκαλεί ηλεκτροχημική διάβρωση με το στέλεχος και το σώμα της βαλβίδας όταν βυθίζεται σε νερό.
Υλικό επιφάνειας στεγανοποίησης
① Οι βαλβίδες πύλης μαλακής στεγανοποίησης διατίθενται σε διαφορετικές κατηγορίες, με διαφορετικές μεθόδους στεγανοποίησης και απαιτήσεις υλικού.
② Για τις συνηθισμένες βαλβίδες πύλης σφήνας, θα πρέπει να εξηγηθεί το υλικό, η μέθοδος στερέωσης και η μέθοδος λείανσης του χάλκινου δακτυλίου.
③Δεδομένα φυσικών, χημικών και υγειονομικών δοκιμών των βαλβίδων πύλης με μαλακή σφράγιση και των υλικών επένδυσης από καουτσούκ πλάκας βαλβίδων.
Στεγανοποίηση άξονα βαλβίδας
① Δεδομένου ότι οι βαλβίδες πύλης μαλακής σφράγισης στο δίκτυο σωληνώσεων συνήθως ανοίγουν και κλείνουν σπάνια, το παρέμβυσμα απαιτείται να είναι ανενεργό για αρκετά χρόνια, το παρέμβυσμα δεν γερνά και το αποτέλεσμα στεγανοποίησης διατηρείται για μεγάλο χρονικό διάστημα.
② Το παρέμβυσμα βαλβίδας θα πρέπει επίσης να έχει μόνιμο αποτέλεσμα σφράγισης όταν αντέχει το συχνό άνοιγμα και κλείσιμο.
③Λαμβάνοντας υπόψη τις παραπάνω απαιτήσεις, το παρέμβυσμα του άξονα βαλβίδας προσπαθεί να μην αντικατασταθεί εφ' όρου ζωής ή για περισσότερα από δέκα χρόνια.
④ Εάν η συσκευασία πρέπει να αντικατασταθεί, ο σχεδιασμός της πνευματικής βαλβίδας θα πρέπει να εξετάσει μέτρα για την αντικατάστασή της υπό πίεση νερού.
