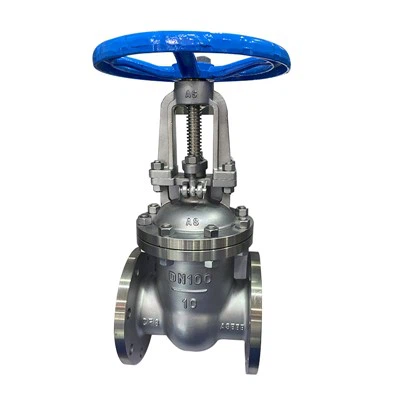

Χειροκίνητη βαλβίδα πύλης
Μια βαλβίδα πύλης είναι μια βαλβίδα της οποίας το τμήμα κλεισίματος της πύλης κινείται στην κατακόρυφη κατεύθυνση κατά μήκος της κεντρικής γραμμής της διόδου. Γενικά αποτελείται από ένα σώμα βαλβίδας, μια έδρα βαλβίδας, ένα στέλεχος βαλβίδας, μια πύλη, ένα καπό βαλβίδας και ένα δακτύλιο στεγανοποίησης. Μπορεί να μετατραπεί σε μια ποικιλία από ηλεκτρικές βαλβίδες πύλης και πνευματικές βαλβίδες πύλης εξοπλίζοντας τη συσκευή μετάδοσης και τη βαλβίδα πύλης. Μπορεί να χρησιμοποιηθεί μόνο για πλήρες άνοιγμα και πλήρες κλείσιμο στον αγωγό και δεν μπορεί να χρησιμοποιηθεί για ρύθμιση και στραγγαλισμό.
Αρχή λειτουργίας
Η πύλη της βαλβίδας πύλης κινείται γραμμικά με το στέλεχος της βαλβίδας. Συνήθως υπάρχει ένα τραπεζοειδές νήμα στο ανυψωτικό στέλεχος. Μέσω του παξιμαδιού στο πάνω μέρος της βαλβίδας και της αυλάκωσης οδήγησης στο σώμα της βαλβίδας, η περιστροφική κίνηση μετατρέπεται σε γραμμική κίνηση, δηλαδή η ροπή λειτουργίας μετατρέπεται σε ώθηση λειτουργίας.
Κλειστό
Η επιφάνεια στεγανοποίησης μπορεί να σφραγιστεί μόνο με τη μέση πίεση, δηλαδή, η επιφάνεια στεγανοποίησης της πύλης πιέζεται πάνω στην έδρα της βαλβίδας στην άλλη πλευρά από τη μέση πίεση για να εξασφαλιστεί η σφράγιση της επιφάνειας στεγανοποίησης. Αυτό είναι αυτοσφράγισμα. Οι περισσότερες βαλβίδες πύλης χρησιμοποιούν εξαναγκασμένη στεγανοποίηση, δηλαδή όταν η βαλβίδα είναι κλειστή, η πύλη αναγκάζεται να πιέσει πάνω στην έδρα της βαλβίδας με εξωτερική δύναμη για να εξασφαλίσει τη σφράγιση της επιφάνειας στεγανοποίησης.
Ανοιχτό
Όταν το ύψος ανύψωσης πύλης είναι ίσο με 1:1 φορές τη διάμετρο της βαλβίδας, η δίοδος του υγρού ξεμπλοκάρεται εντελώς, αλλά αυτή η θέση δεν μπορεί να παρακολουθηθεί κατά τη λειτουργία. Στην πραγματική χρήση, το πάνω μέρος του στελέχους της βαλβίδας χρησιμοποιείται ως σημάδι, δηλαδή η θέση όπου δεν μπορεί να ανοίξει, ως πλήρως ανοιχτή θέση του. Προκειμένου να εξεταστεί το φαινόμενο ασφάλισης που προκαλείται από αλλαγές θερμοκρασίας, συνήθως ανοίγει στην επάνω θέση και στη συνέχεια αντιστρέφεται 1/2-1 στροφή ως η πλήρως ανοιχτή θέση της βαλβίδας. Επομένως, η πλήρως ανοιχτή θέση της βαλβίδας καθορίζεται από τη θέση της πύλης (δηλαδή τη διαδρομή).
Αρχή της βαλβίδας πύλης
Όπως υποδηλώνει το όνομα, οι ηλεκτρικές βαλβίδες πύλης χρησιμοποιούν ηλεκτρικούς ενεργοποιητές για τον έλεγχο των βαλβίδων πύλης. Διακρίνονται κυρίως σε άνω και κάτω μέρη. Το πάνω μέρος είναι ο ηλεκτρικός ενεργοποιητής και το κάτω μέρος είναι η βαλβίδα πύλης. Ο ενεργοποιητής και η βαλβίδα πύλης συνδέονται και ο ηλεκτρικός ενεργοποιητής ελέγχει τη βαλβίδα πύλης για να ανοίγει και να κλείνει για να επιτυγχάνει το on-off του μέσου αγωγού. Οι βαλβίδες πύλης είναι γενικά κατάλληλες για περιστάσεις on-off και είναι συνήθως ανοιχτές και κλειστές βαλβίδες. Εάν οι συνθήκες εργασίας απαιτούν ρύθμιση, χρησιμοποιούνται γενικά ηλεκτρικές βαλβίδες ελέγχου, ηλεκτρικές σφαιρικές βαλβίδες, ηλεκτρικές βαλβίδες πεταλούδας, ηλεκτρικές βαλβίδες σφαίρας κ.λπ.
Μέθοδοι εντοπισμού σφαλμάτων
Αφού συνδέσετε τη βαλβίδα, συνδέστε τα εξωτερικά καλώδια σύμφωνα με το διάγραμμα εξωτερικής καλωδίωσης. Δώστε ιδιαίτερη προσοχή στο εάν το σήμα εισόδου είναι σήμα ρεύματος ή σήμα τάσης. Δεν μπορούν να αναμειχθούν. Τα θετικά και αρνητικά σήματα δεν μπορούν να συνδεθούν εσφαλμένα. Οι χρήστες μπορούν να ελέγξουν και να διορθώσουν ένα προς ένα σύμφωνα με τις ακόλουθες μεθόδους. Ρυθμίστε το μηχανικό όριο του ηλεκτρικού ενεργοποιητή: Η ρύθμιση του μηχανικού ορίου είναι να κάνει τον ενεργοποιητή να λειτουργεί μόνο εντός του άνω και κατώτερου μηχανικού εύρους ορίων για να αποτρέψει τον υπερβολικό περιορισμό του ενεργοποιητή και να προκαλέσει κίνδυνο ή να καταστρέψει τη βαλβίδα. Όπως φαίνεται στο σχήμα, παρέχονται ο μοχλός και το άνω και κάτω όριο στοπ αντίστοιχα. Στην κατάσταση μηδενικής θέσης, το στοπ κάτω ορίου πρέπει να βρίσκεται κοντά ή κοντά στον μοχλό από κάτω για να αποτρέψει τον υπερβολικό περιορισμό του ενεργοποιητή. Εάν η απόκλιση είναι μεγάλη, το παξιμάδι σύσφιξης μπορεί να χαλαρώσει και το μπλοκ αναστολής μπορεί να μετακινηθεί στην αντίστοιχη θέση και το αντίστοιχο παξιμάδι μπορεί να σφίξει. Στην κατάσταση πλήρους θέσης, το άνω όριο αναστολής πρέπει να βρίσκεται κοντά ή κοντά στον μοχλό από την κορυφή για να αποτρέψει τον υπερβολικό περιορισμό του ενεργοποιητή. Εάν η απόκλιση είναι μεγάλη, μπορείτε να χαλαρώσετε το παξιμάδι σύσφιξης και να μετακινήσετε το μπλοκ αναστολής στην αντίστοιχη θέση και να σφίξετε το αντίστοιχο παξιμάδι. Όταν η τροφοδοσία δεν είναι συνδεδεμένη, η διαδικασία εντοπισμού σφαλμάτων μπορεί να χρησιμοποιήσει τον χειροτροχό για να ανοίξει χειροκίνητα τον ενεργοποιητή στη θέση μηδέν και στην πλήρη θέση της απαιτούμενης βαλβίδας και στη συνέχεια να κάνει τις αντίστοιχες ρυθμίσεις. Ο ενεργοποιητής μπορεί επίσης να ρυθμιστεί στην ηλεκτρική χειροκίνητη κατάσταση όταν η τροφοδοσία είναι ενεργοποιημένη και ο ενεργοποιητής μπορεί να ανοίξει στην απαιτούμενη θέση μηδέν και στην πλήρη θέση με τα πλήκτρα επάνω ή κάτω στην οθόνη. Εάν ο ενεργοποιητής δεν κινείται όταν πατηθεί το πλήκτρο πάνω ή κάτω κατά τη διαδικασία εκκίνησης, αυτό οφείλεται στον περιορισμό του διακόπτη ορίου.
Εφαρμογές
