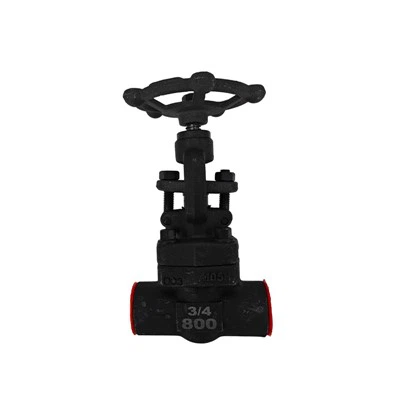

χειροκίνητη βαλβίδα σφαίρας
Αρχή της σφαιρικής βαλβίδας
Με απλά λόγια, η αρχή της σφαιρικής βαλβίδας είναι να χρησιμοποιεί τη ροπή του στελέχους βαλβίδας για να ασκεί πίεση προς τα κάτω στην επιφάνεια στεγανοποίησης και να βασίζεται στην πίεση του στελέχους της βαλβίδας για να κάνει την επιφάνεια στεγανοποίησης του δίσκου βαλβίδας και την επιφάνεια στεγανοποίησης της έδρας βαλβίδας να εφαρμόζουν στενά για να αποτρέψουν εισροή του μέσου ή για να ρυθμίσετε τον ρυθμό ροής του μέσου. Το τμήμα ανοίγματος και κλεισίματος της σφαιρικής βαλβίδας είναι ένας κυλινδρικός δίσκος βαλβίδας, η επιφάνεια στεγανοποίησης είναι επίπεδη ή κωνική και ο δίσκος της βαλβίδας κινείται γραμμικά κατά μήκος της κεντρικής γραμμής του ρευστού. Οι τρόποι κίνησης του στελέχους βαλβίδας περιλαμβάνουν τον τύπο της ράβδου ανύψωσης (το στέλεχος της βαλβίδας ανεβαίνει και πέφτει, ο χειροτροχός δεν ανεβαίνει και πέφτει) και τον τύπο ράβδου ανύψωσης και περιστροφής (ο χειροτροχός και το στέλεχος βαλβίδας περιστρέφονται και ανεβαίνουν μαζί, και το παξιμάδι τοποθετείται στο σώμα της βαλβίδας). Η σφαιρική βαλβίδα είναι μια βαλβίδα εξαναγκασμένης στεγανοποίησης, επομένως όταν η βαλβίδα είναι κλειστή, πρέπει να ασκηθεί πίεση στον δίσκο της βαλβίδας για να αναγκαστεί η επιφάνεια στεγανοποίησης να μην διαρρεύσει.
Η αρχή λειτουργίας της βαλβίδας σφαίρας
Υποθέτουμε ότι υπάρχει σωλήνας με κάλυμμα. Το νερό ρέει από το κάτω μέρος του σωλήνα και ρέει προς το στόμιο του σωλήνα. Το κάλυμμα του σωλήνα εξόδου είναι ισοδύναμο με το μέλος κλεισίματος της βαλβίδας διακοπής. Εάν σηκώσετε το κάλυμμα του σωλήνα προς τα πάνω με το χέρι, το νερό θα ρέει έξω. Η κάλυψη του σωλήνα θα σταματήσει τη ροή του νερού, η οποία είναι ισοδύναμη με την αρχή λειτουργίας μιας σφαιρικής βαλβίδας.
Η σφαιρική βαλβίδα περιστρέφει τον χειροτροχό για να ανυψώσει και να κατεβάσει το στέλεχος της βαλβίδας, οδηγώντας τον δίσκο της βαλβίδας να κινηθεί γραμμικά παράλληλα με την κατεύθυνση ροής του μέσου για να επιτευχθεί ο σκοπός του ανοίγματος και του κλεισίματος. Ο χειροτροχός περιστρέφεται δεξιόστροφα και το μέσο εργασίας εισέρχεται μέσω του καναλιού κάτω από το δίσκο της βαλβίδας. Αυτή τη στιγμή, η εφαρμοζόμενη δύναμη σφράγισης πρέπει να είναι ίση ή μεγαλύτερη από το άθροισμα της απαραίτητης ειδικής πίεσης που δημιουργείται στην επιφάνεια στεγανοποίησης και της δύναμης προς τα πάνω του μέσου.
Όταν ανοίγει η σφαιρική βαλβίδα, όταν το ύψος ανοίγματος του δίσκου της βαλβίδας είναι 25% έως 30% της ονομαστικής διαμέτρου, ο ρυθμός ροής έχει φτάσει στο μέγιστο, υποδεικνύοντας ότι η βαλβίδα έχει φτάσει στην πλήρως ανοιχτή θέση. Επομένως, η πλήρως ανοιχτή θέση της σφαιρικής βαλβίδας θα πρέπει να προσδιορίζεται από τη διαδρομή του δίσκου της βαλβίδας. ,
Σημείωση:
1. Η βαλβίδα διακοπής επιτρέπει στο μέσο να ρέει μόνο προς μία κατεύθυνση και υπάρχει κατευθυντικότητα κατά την εγκατάσταση. ,
2. Η λειτουργία της βαλβίδας σφαίρας είναι είτε 0 είτε 1, είτε ανοιχτή είτε κλειστή. Με άλλα λόγια, η βαλβίδα διακοπής είναι κατάλληλη μόνο για πλήρες άνοιγμα και πλήρες κλείσιμο και δεν συνιστάται η ρύθμιση και το στραγγαλισμό.
Δομική αρχή
Τα κέντρα της εισόδου και της εξόδου της βαλβίδας της σφαίρας βρίσκονται στην ίδια ευθεία γραμμή και το ρευστό ρέει σαν σφαίρα σχήματος S, επομένως ονομάζεται επίσης σφαιρική βαλβίδα σφαίρας.
Όταν η έδρα του στελέχους της βαλβίδας κινηθεί προς τα κάτω προς την κάτω επιφάνεια στεγανοποίησης και την πιέσει, το μέσο σταματά να ρέει. όταν το στέλεχος της βαλβίδας ανεβαίνει, το μέσο περνά μέσα από το κανάλι ροής από κάτω προς το ανώτερο κανάλι ροής.
Υπάρχουν γενικά απαιτήσεις κατεύθυνσης κατά την εγκατάσταση βαλβίδων σφαιρών. Η κατεύθυνση ροής του μέσου στον αγωγό ρέει γενικά από κάτω προς τα πάνω μέσω της θύρας της έδρας της βαλβίδας, που είναι αυτό που ονομάζουμε συχνά "χαμηλά μέσα, ψηλά". Σκοπός αυτού είναι να μειωθεί η αντίσταση του υγρού και να εξοικονομηθεί προσπάθεια κατά το άνοιγμα. Και σε κλειστή κατάσταση, το στέλεχος βαλβίδας και ο οχετός πλήρωσης δεν έρχονται σε επαφή με το μέσο, διασφαλίζοντας ότι το στέλεχος βαλβίδας και ο οχετός στεγανοποίησης δεν έχουν υποστεί ζημιά ή διαρροή.
Πλεονεκτήματα
Μόλις η ηλεκτρική βαλβίδα σφαίρας βρίσκεται σε ανοιχτή κατάσταση, δεν υπάρχει επαφή μεταξύ της έδρας της βαλβίδας και της επιφάνειας στεγανοποίησης του δίσκου βαλβίδας, επομένως η μηχανική φθορά της επιφάνειας σφράγισής της είναι μικρή, επειδή η έδρα βαλβίδας και ο δίσκος βαλβίδας των περισσότερων ηλεκτρικών βαλβίδων είναι σχετικά εύκολο να επισκευαστεί. Ή κατά την αντικατάσταση του στοιχείου στεγανοποίησης, δεν χρειάζεται να αφαιρέσετε ολόκληρη τη βαλβίδα από τον αγωγό, κάτι που είναι πολύ κατάλληλο για περιπτώσεις όπου η βαλβίδα και ο αγωγός συγκολλούνται μεταξύ τους. Το πιο προφανές πλεονέκτημα είναι ότι κατά τη διαδικασία ανοίγματος και κλεισίματος, επειδή η τριβή μεταξύ του δίσκου της βαλβίδας και της επιφάνειας στεγανοποίησης του σώματος της βαλβίδας είναι μικρότερη από αυτή της βαλβίδας πύλης, είναι ανθεκτική στη φθορά. Το ύψος ανοίγματος είναι γενικά μόνο το 1/4 της διαμέτρου του καναλιού της έδρας της βαλβίδας, επομένως είναι πολύ μικρότερο από μια βαλβίδα πύλης. Συνήθως υπάρχει μόνο μία επιφάνεια στεγανοποίησης στο σώμα της βαλβίδας και στο δίσκο της βαλβίδας, επομένως η διαδικασία κατασκευής είναι σχετικά καλή και είναι εύκολη στη συντήρηση. Η κατεύθυνση ροής του μέσου αλλάζει όταν διέρχεται από αυτόν τον τύπο βαλβίδας, επομένως η αντίσταση ροής της ηλεκτρικής βαλβίδας σφαίρας είναι υψηλότερη από αυτή άλλων βαλβίδων.
