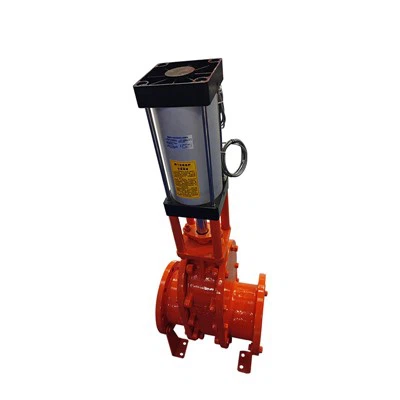

Πνευματική βαλβίδα πύλης μαχαιριού
Επισκόπηση
Η βαλβίδα πύλης πνευματικής πύλης είναι μια βαλβίδα που συνδυάζει έναν πνευματικό ενεργοποιητή και μια δομή πύλης τύπου μαχαιριού. Χρησιμοποιείται κυρίως για να κόψει γρήγορα ή να ρυθμίζει τα μέσα με υψηλό ιξώδες, σωματίδια ή ίνες.
Χαρακτηριστικά
Αποτελεσματική ικανότητα κοπής
Η πύλη μαχαιριών μπορεί να κόψει τις ίνες και τα σωματίδια και είναι κατάλληλη για μέσα υψηλής ιξώδους (όπως λύματα, ιλύ και πολτεί).
Σχεδιασμός χαμηλής ροής
Η δομή πλήρους διαμέτρου δεν έχει σχεδόν καμία απώλεια πίεσης όταν περνάει το μέσο, το οποίο είναι κατάλληλο για την πολλή μεταφορά αγωγών.
Φορέστε και αντοχή στη διάβρωση
Η επένδυση της πύλης και του σώματος της βαλβίδας μπορεί να κατασκευαστεί από ανοξείδωτο χάλυβα, κεραμικό ή ειδική επίστρωση για να επεκτείνει τη διάρκεια ζωής.
Γρήγορη απάντηση
Οι πνευματικοί διακόπτες κίνησης γρήγορα (συνήθως ολοκληρώθηκαν μέσα σε λίγα δευτερόλεπτα), η οποία είναι κατάλληλη για συχνές λειτουργίες ή σενάρια έκτακτης ανάγκης.
Εύκολη συντήρηση
Ο αρθρωτός σχεδιασμός επιτρέπει την αντικατάσταση της πύλης για να μειώσει το χρόνο διακοπής λειτουργίας.
Αρχή εργασίας
Διαδικασία ανοίγματος: Ο συμπιεσμένος αέρας εισέρχεται στον κύλινδρο πνευματικού ενεργοποιητή, πιέζοντας το έμβολο να μετακινηθεί, οδηγώντας το στέλεχος της βαλβίδας και την πύλη για να ανέβει και η βαλβίδα ανοίγει.
Διαδικασία κλεισίματος: Οι αεραγωγοί του πνευματικού ενεργοποιητή προς την αντίθετη κατεύθυνση (ή το ελατήριο επαναφέρονται) και η πύλη κινείται προς τα κάτω για να κόψει το μέσο. Ο σχεδιασμός της λεπίδας μπορεί να ξύνει το υπόλειμμα καθίσματος της βαλβίδας για να διατηρήσει την επιφάνεια σφράγισης καθαρή.
Λειτουργία ρύθμισης: Με τον έλεγχο της πίεσης της πηγής αέρα μέσω του θέσης, το άνοιγμα της πύλης μπορεί να ρυθμιστεί και ο ρυθμός ροής μπορεί να ελεγχθεί με ακρίβεια (απαιτείται υποστήριξη βαλβίδων).
Βασική σύνθεση
Βαλβίδα
Συνήθως υιοθετούν τη δομή χύτευσης ή συγκόλλησης, το υλικό μπορεί να είναι χυτοσίδηρος, ανθρακούχος χάλυβα, ανοξείδωτος χάλυβα κλπ., Για να καλύψει τις ανάγκες των διαφορετικών μέσων. Το κανάλι ροής έχει σχεδιαστεί ως ευθεία τύπος για να μειώσει την αντίσταση ροής του μέσου και να αποφευχθεί η απόφραξη.
Πύλη
Ο σχεδιασμός που μοιάζει με λεπίδες με αιχμηρές άκρες για να κόψει τα ιξώδη μέσα (όπως λάσπη, πολτό) ή στερεά σωματίδια για να αποφευχθεί η εμπλοκή. Το υλικό είναι ανθεκτικό στη φθορά και η επιφάνεια μπορεί να σκληρυνθεί (όπως η εμφάνιση με σκληρό κράμα)
Σφραγισμένη δομή
Σφραγίδα καθίσματος: Χρησιμοποιήστε ελαστικό δακτύλιο σφράγισης (όπως καουτσούκ, πολυτετραφθοροαιθυλενίου) ή μεταλλική σφραγίδα για να εξασφαλίσετε σφίξιμο όταν κλείσει. Διάφορα σφραγίδα: Ορισμένα σχέδια υποστηρίζουν το μέσο που ρέει προς οποιαδήποτε κατεύθυνση και μπορεί να σφραγιστεί.
Πνευματικοί ενεργοποιητές
Μονή δράση (Επαναφορά ελατηρίου): Ανοίξτε\/κλειστά όταν αεριζόμαστε, Επαναφορά ελατηρίου Όταν ο αέρας αποκοπεί, κατάλληλος για απαιτήσεις θέσης ασφαλούς αποτυχίας. Διπλής δράσης: Έλεγχος αμφίδρομου αερισμού, η πηγή αέρα απαιτείται για την οδήγηση του διακόπτη, χωρίς λειτουργία αυτόματης επαναφοράς.
Βαλβίδα
Το στέλεχος της βαλβίδας έχει σχεδιαστεί για να ανυψώνεται, να συνδέεται με την πύλη και να οδηγείται από έναν πνευματικό ενεργοποιητή για να κάνει γραμμική κίνηση. Μια σφραγίδα συσκευασίας (όπως η συσκευασία γραφίτη) χρησιμοποιείται για να αποφευχθεί η διαρροή του μέσου.
Τεχνικές παραμέτρους
Η πίεση εργασίας είναι συνήθως 0. 6MPa ~ 2.5MPa
Ισχύουσα θερμοκρασία κανονικές συνθήκες εργασίας: -29 c ~ +180 c
Τύπος πολυμέσων που ισχύει για ντετέκρια που περιέχουν αιωρούμενα σωματίδια και ίνες
Το επίπεδο διαρροής απόδοσης σφράγισης πληροί τα πρότυπα της βιομηχανίας
Τύπος δίσκου σύνδεσης, σύνδεση φλάντζας
ΦΟΝΤΑ
Τα πλεονεκτήματα των βαλβίδων εκκένωσης πνευματικής φλάντζας περιλαμβάνουν κυρίως υψηλή αξιοπιστία, καλή προσαρμογή, συμπαγή και ελαφριά δομή, γρήγορη απόκριση και κατανάλωση χαμηλής ενέργειας.
-υψηλό αξιοπιστία : Οι βαλβίδες εκκένωσης πνευματικής φλάντζας χρησιμοποιούν πνευματικούς ενεργοποιητές για τη λειτουργία των βαλβίδων. Σε σύγκριση με τις παραδοσιακές μεθόδους χειροκίνητης λειτουργίας, έχουν μεγαλύτερη αξιοπιστία και σταθερότητα και μπορούν να λειτουργούν σταθερά υπό διάφορες σκληρές συνθήκες εργασίας.
Καλή προσαρμογή ρύθμισης: Οι πνευματικοί ενεργοποιητές μπορούν να ανταποκριθούν γρήγορα στα σήματα και να προσαρμόσουν την ταχύτητα ανοίγματος και κλεισίματος των βαλβίδων, επιτυγχάνοντας έτσι ακριβή έλεγχο του υγρού μέσου για να ικανοποιήσουν διαφορετικές απαιτήσεις διεργασίας.
Comcpact και ελαφριά δομή: Οι βαλβίδες εκκένωσης πνευματικής φλάντζας, όπως βαλβίδες πεταλούδας πνευματικής φλάντζας, είναι κατασκευασμένες από ελαφριά υλικά, με συμπαγή δομή και μικρό μέγεθος, το οποίο είναι εύκολο να εγκατασταθεί και να διατηρηθεί και να μειώσει το φορτίο του συστήματος.
Fast response: Οι βαλβίδες εκκένωσης της πνευματικής φλάντζας έχουν τα χαρακτηριστικά της γρήγορης απόκρισης, τα οποία μπορούν γρήγορα να συνειδητοποιήσουν την κατάσταση ανοίγματος ή κλεισίματος της βαλβίδας, η οποία είναι πολύ ευεργετική για σενάρια εφαρμογής που απαιτούν λειτουργία υψηλής συχνότητας και βελτιώνει την αποτελεσματικότητα και την ταχύτητα απόκρισης του συστήματος.
Low Energy Consumpion: Σε σύγκριση με ηλεκτρικές ή υδραυλικές βαλβίδες, οι βαλβίδες διπλής υλικού πνευματικής φλάντζας έχουν χαμηλότερη κατανάλωση ενέργειας και είναι πιο εξοικονόμηση ενέργειας και φιλικό προς το περιβάλλον.
Επιπλέον, η βαλβίδα εκφόρτισης πνευματικής φλάντζας έχει επίσης καλή απόδοση σφράγισης, η οποία μπορεί να αποτρέψει αποτελεσματικά τη μέση διαρροή και να εξασφαλίσει την ασφαλή λειτουργία του συστήματος. Ταυτόχρονα, τα υλικά και τα πρότυπα παραγωγής πληρούν επίσης τις σχετικές εγχώριες και ξένες απαιτήσεις και τη συνολική ποιότητα.
