Πίνακας ελέγχου

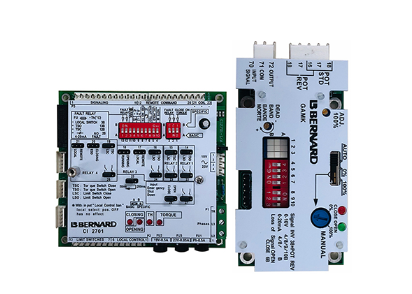

Πίνακας ηλεκτρικού κυκλώματος πίνακα ελέγχου CI2701 Ο ηλεκτρικός ενεργοποιητής μπορεί να σχηματίσει διαφορετικό σύστημα ελέγχου ανάλογα με τη διαφορετική τοποθεσία λειτουργίας. Η συχνά χρησιμοποιούμενη πλακέτα κυκλώματος περιλαμβάνει τον πίνακα ελέγχου λογικής, την πλακέτα ελέγχου θέσης και τον χειριστή επιτόπου. κτλ. Επιπλέον, η επιτόπια πλακέτα ελέγχου διαύλου, η πλακέτα ελέγχου ώρας και η ψηφιακή πίνακας ενδείξεων θα χρησιμοποιηθούν σε ειδικές περιπτώσεις εφαρμογής. Οι κύριοι τύποι λογικού πίνακα ελέγχου είναι ο C12701, ο οποίος ονομάζεται επίσης πίνακας 2701. Είναι η κύρια πλακέτα κυκλώματος της INTEGRAL.POSIGAM+
Εισαγωγή
Πλακέτα ελέγχου θέσης βαλβίδας GAMK (προαιρετικό) Η πλακέτα ελέγχου θέσης βαλβίδας ονομάζεται επίσης ρυθμιστής θέσης. Το μοντέλο που χρησιμοποιείται συνήθως είναι το GAMK, το ονομάζουμε γενικά πλακέτα GAMK. Το διάγραμμα πίνακα φαίνεται στην Εικόνα 2. Αυτή η πλακέτα είναι συνδεδεμένη με τη μητρική πλακέτα C12701. Ο ρυθμιστής θέσης χρησιμοποιείται για τον έλεγχο του ενεργοποιητή στη θέση της βαλβίδας που έχει οριστεί από το σήμα εισόδου. Ο πίνακας διαμόρφωσης του ρυθμιστή θέσης επιτρέπει:
Δώστε εντολή τοπικής τοποθέτησης Κάντε το ρυθμιστή θέσης συμβατό με τη μορφή του σήματος εισόδου Ρυθμίστε την απόκριση του ενεργοποιητή στην απώλεια του σήματος εισόδου
1. Ρυθμίσεις σήματος εισόδου
Το τυπικό σήμα εισόδου είναι 4-20 mA
1.1 Εκτέλεση κάτω από 0-20mA
σήμα εισόδου
Διακόπτης 4
Διακόπτης 8
Ρυθμίστε τους διακόπτες 4 και 8 στη θέση B για να λειτουργούν στο σήμα εισόδου 0-20 mA
Το σήμα εξόδου (ένδειξη θέσης) είναι επίσης 0-20 mA.
1.2.Εκτέλεση κάτω από το σήμα εισόδου 0-10V
Διακόπτης 4
Διακόπτης 8
Διακόπτης 9
Διακόπτης 10
Οι διακόπτες 4, 8, 9 και 10 τοποθετούνται στο B για να λειτουργούν σε ένα 0-10Vsignal. Το σήμα εξόδου είναι 0-20mA.
2. Ρύθμιση κατεύθυνσης τρεξίματος
Κάτω από την τυπική ρύθμιση, 4 mA αντιστοιχούν στο κλείσιμο της βαλβίδας και 20 mA αντιστοιχούν στην τελείως ανοιχτή βαλβίδα.
Διακόπτης 3
Σύνδεση ποτενσιόμετρου
Τοποθετήστε το διακόπτη 3 στη θέση Β.
Συνδέστε το ποτενσιόμετρο στη θέση GAMK "POT STD" στο "POT REV" έτσι ώστε 4 mA να αντιστοιχούν στο άνοιγμα της βαλβίδας και 20 mA στο κλείσιμο της βαλβίδας.
3. Ρύθμιση ψαλιδιού «Stay put» (αποτυχία διατήρησης ασφαλούς τοποθεσίας) Υπό τον έλεγχο του σήματος εισόδου 4-20 mA, η πλάκα βαλβίδας μπορεί να κρατηθεί σε ασφαλή θέση όταν χαθεί το σήμα εισόδου με τη σωστή ρύθμιση. Κάτω από τυπικές ρυθμίσεις, ο ενεργοποιητής παραμένει στη θέση όπου χάθηκε το σήμα όταν χάθηκε το σήμα ελέγχου,
Στον πίνακα GAMK:
Διακόπτης 5
Διακόπτης 6
Διακόπτης 8
Τοποθετήστε το διακόπτη 5 στη θέση B έτσι ώστε ο ενεργοποιητής να είναι πλήρως ανοιχτός όταν χαθεί το σήμα εισόδου.
Τοποθετήστε το διακόπτη 6 στη θέση B έτσι ώστε ο ενεργοποιητής να κλείνει όταν χαθεί το σήμα εισόδου.
Τοποθετήστε το διακόπτη 8 στη θέση B για να απενεργοποιήσετε τη λειτουργία «Stay put».
Σημείωση: Στην περίπτωση σήματος εισόδου 0-20mA ή 0-10V, η λειτουργία*Stayput' δεν μπορεί να χρησιμοποιηθεί και ο διακόπτης 8 πρέπει να τοποθετηθεί στη θέση B για να απενεργοποιηθεί αυτή η λειτουργία.
4. Ρύθμιση νεκρής ζώνης
Παρόλο που έχουν γίνει ρυθμίσεις στο εργοστάσιο, ο χρήστης μπορεί να ρυθμίσει και μέσω του ποτενσιόμετρου "DEAD BAND". Αν θέλετε να μειώσετε τη νεκρή ζώνη, πρέπει να την περιστρέψετε αριστερόστροφα. Σημείωση: Εάν η νεκρή ζώνη είναι πολύ μικρή, ο ενεργοποιητής θα ταλαντωθεί. Γενικά, δεν επιτρέπεται η προσαρμογή της νεκρής ζώνης.
5.Τοπική λειτουργία

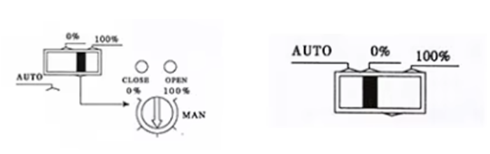

Η πλακέτα GAMK επιτρέπει στο χρήστη να προσομοιώσει ένα σήμα {0}} mA επί τόπου για να ελέγξει την υγεία του ενεργοποιητή. Το κουμπί τοπικού/τηλεχειριστηρίου του Communicator πρέπει να τοποθετηθεί στην απομακρυσμένη θέση. Υπάρχει ένας διακόπτης επιλογής στην πλακέτα GAMK. που μπορούν να επιλεγούν από AUTO,0%,MANor 100%.που αντιπροσωπεύουν εξωτερικό έλεγχο σήματος.4mA,4 20mA ρυθμιζόμενο, 20mA κ.ο.κ. Στη θέση "MAN", ρυθμίστε το ποτενσιόμετρο για να προσομοιώσετε ένα σήμα 4-20 mA.
AUTO:Λειτουργεί από εξωτερικό σήμα {{0}}%:Interal signal0% (standard 4mA) MAN: Το εσωτερικό σήμα μπορεί να ρυθμιστεί από 0 έως 100% 100%:Internal signal 100%( Το πρότυπο είναι 20 mA)
6.0% προσαρμογή Ρυθμίστε τον διακόπτη επιλογής στη θέση 0% για να επιτρέψετε στον ενεργοποιητή να λάβει την εντολή κλεισίματος βαλβίδας (4 mA). Σε αυτό το σημείο, ο ενεργοποιητής θα πρέπει να έχει δύο συνθήκες.
Περίπτωση 1: Ο ενεργοποιητής αρχίζει να κλείνει τη βαλβίδα και σταματά πριν φτάσει στον διακόπτη θέσης-ορίου κλεισίματος βαλβίδας. Περιστρέψτε αργά το ποτενσιόμετρο σήματος θέσης κοντά στον δείκτη μηχανικής θέσης του ενεργοποιητή. Σε αυτό το σημείο, ο ενεργοποιητής αρχίζει να περιστρέφεται ξανά, σταματά αφού φτάσει στο διακόπτη θέσης κλεισίματος της βαλβίδας-οριακό διακόπτη και το LED εξακολουθεί να εκπέμπει φως. Περιστρέψτε το ποτενσιόμετρο προς την αντίθετη κατεύθυνση μέχρι να σβήσει το κόκκινο LED.
Περίπτωση 2: Ο ενεργοποιητής αρχίζει να κλείνει τη βαλβίδα και σταματά όταν φτάσει ο διακόπτης ορίου θέσης κλεισίματος βαλβίδας, αλλά η λυχνία LED που υποδεικνύει τη βαλβίδα εξακολουθεί να είναι αναμμένη.
Σε αυτό το σημείο, το ποτενσιόμετρο του ενεργοποιητή περιστρέφεται βήμα προς βήμα μέχρι να σβήσει το LED.
Ρύθμιση 7,100% Ρυθμίστε τον διακόπτη επιλογής στη θέση 100% για να επιτρέψετε στον ενεργοποιητή να λάβει την εντολή ανοίγματος της βαλβίδας (20 mA). Υπάρχουν επίσης δύο θήκες για τον ενεργοποιητή.
Περίπτωση 1: Ο ενεργοποιητής αρχίζει να ανοίγει τη βαλβίδα και σταματά πριν φτάσει στο διακόπτη ανοικτής θέσης-ορίου της βαλβίδας. Περιστρέψτε σταδιακά το ποτενσιόμετρο "AD1100%" (100% ρύθμιση) δεξιόστροφα για να περιστρέψετε τον ενεργοποιητή μέχρι να ανοίξει ο διακόπτης διαδρομής της βαλβίδας. Στη συνέχεια περιστρέψτε αργά το ποτενσιόμετρο προς την αντίθετη κατεύθυνση μέχρι να σβήσει το πράσινο LED.
Περίπτωση 2: Ο ενεργοποιητής αρχίζει να ανοίγει τη βαλβίδα και σταματάει όταν φτάνει στον διακόπτη ανοικτής θέσης-ορίου της βαλβίδας, αλλά το πράσινο φως πάντα αναβοσβήνει. Περιστρέψτε σταδιακά το ποτενσιόμετρο "AD1100%" (100% ρύθμιση) αριστερόστροφα για να απενεργοποιήσετε το πράσινο LED.
