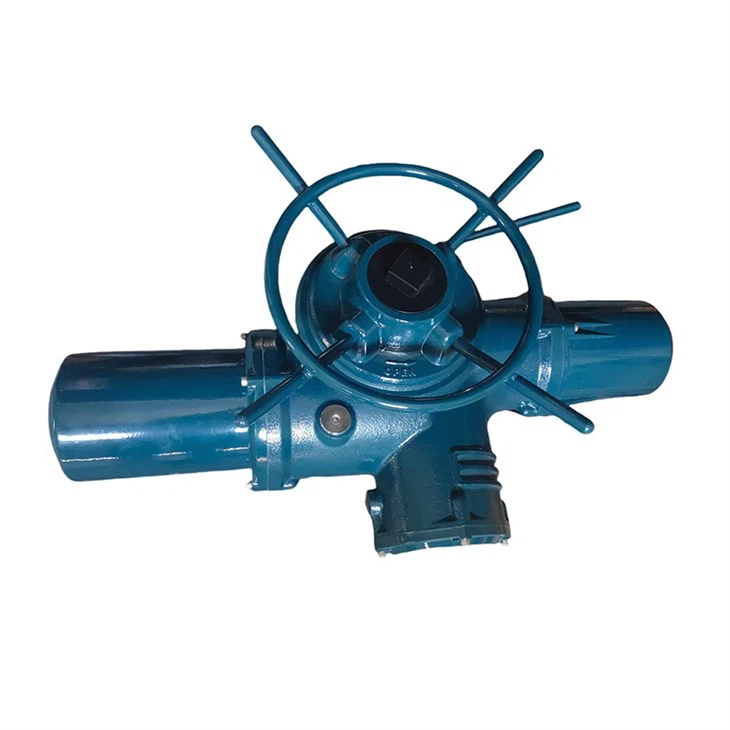

Multi Turn Gate Valve Actuator 380VAC στην εξόρυξη άνθρακα

ΗΛΕΚΤΡΙΚΟΣ ΕΝΕΡΓΟΠΟΙΗΤΗΣ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

1. Παρακολουθείτε συνεχώς τη θέση της βαλβίδας ανά πάσα στιγμή, ανεξάρτητα από την παροχή ρεύματος.

2. Διατηρήστε την κανονική λειτουργία και την προσβασιμότητα της γραφικής διεπαφής, της απομακρυσμένης ένδειξης και του καταγραφέα δεδομένων μετά από απώλεια ισχύος.

3. Η λίπανση λουτρού λαδιού παρέχει μεγάλη διάρκεια ζωής και δυνατότητα εγκατάστασης προς οποιαδήποτε κατεύθυνση.

4. Αδιάβροχη προστασία που δεν βασίζεται σε κάλυμμα ακροδεκτών και στεγανοποιήσεις διεπαφής - δομή διπλής στεγανοποίησης, βαθμός προστασίας φτάνει το IP68.

5. Χρησιμοποιούνται ανεξάρτητοι αισθητήρες ροπής και θέσης βαλβίδας για να βελτιώσουν σημαντικά την απόδοση ασφάλειας.

6. Η επιλογή του απομακρυσμένου σταθμού χειροκίνητου ελέγχου μπορεί να πραγματοποιήσει ρύθμιση παραμέτρων και θέση σε λειτουργία απομακρυσμένης λειτουργίας, με μέγιστη απόσταση έως και 100 μέτρα.

7. Ασφαλής, ανεξάρτητη συσκευή χειροτροχού-που μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή.

8. Παρέχει λεπτομερή ανάλυση τάσεων και διαγνωστικά δεδομένα για τη διαχείριση περιουσιακών στοιχείων.

9. Αναβαθμίστε τη διαμόρφωση και αλλάξτε τις επιλογές ελέγχου και ένδειξης επί τόπου μέσω του ρυθμιστή Bluetooth.

10. Η οθόνη μπορεί να εμφανίζει πληροφορίες κατάστασης πραγματικής- βαλβίδας χρόνου και απόδοσης ενεργοποιητή.

11. Γρήγορη και ασφαλής θέση σε λειτουργία και διαμόρφωση χωρίς τροφοδοσία μέσω μη επεμβατικού εγγενώς ασφαλούς ρυθμιστή Bluetooth.

12. Αφαιρούμενη βάση ώθησης για εύκολη εγκατάσταση και συντήρηση.

13. Οι επιλογές αντιεκρηκτικής-προστασίας πληρούν διάφορα διεθνή πρότυπα.

ΔΟΜΗ ΠΡΟΪΟΝΤΟΣ

1.Χειροτροχός

Ο στιβαρός χειροτροχός παρέχει αξιόπιστη χειροκίνητη λειτουργία έκτακτης ανάγκης σε περίπτωση διακοπής ρεύματος.

2. Κέλυφος

Το κέλυφος-από κράμα αλουμινίου υψηλής ποιότητας είναι συμπαγές και ελαφρύ. Είναι επικαλυμμένο με ένα στρώμα προστατευτικού υλικού για να προσαρμόζεται σε εξαιρετικά σκληρά περιβάλλοντα και άλλοι τύποι στρώσεων είναι διαθέσιμοι ανάλογα με τις ανάγκες.

3. Κινητήρας

Ο κινητήρας χαμηλής αδράνειας και υψηλής ροπής επιτρέπει στον κινητήρα να φτάσει γρήγορα τη μέγιστη ροπή μετά την εκκίνηση, και δεν υπάρχει σχεδόν καμία-περιορισμένη κίνηση όταν είναι απενεργοποιημένη-διέγερση. Υπάρχει ένας ακριβής διακόπτης θερμοκρασίας ενσωματωμένος στο πηνίο του κινητήρα, ο οποίος δεν επηρεάζεται από τη θερμοκρασία περιβάλλοντος περιβάλλοντος και διατηρεί τον κινητήρα στη βέλτιστη θερμική ικανότητα. Ταυτόχρονα, ο άξονας του κινητήρα και το σκουλήκι είναι ανεξάρτητα μεταξύ τους για γρήγορη αντικατάσταση.

4. Σκουλήκι

Η αλυσίδα μετάδοσης με ατέρμονα γρανάζια είναι απλή, με εξαιρετική δομή και σταθερή απόδοση μετάδοσης. Διαθέτει μηχανική λειτουργία αυτο{1}}ασφάλισης και δεν απαιτεί φρένα. Το τμήμα του κιβωτίου ταχυτήτων είναι γεμάτο με-λιπαντικό μακράς διαρκείας και μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα χωρίς συντήρηση.

5. Διπλό-σφραγισμένο σχέδιο

Το διπλό-σφραγισμένο σχέδιο παρέχει ένα κουτί ακροδεκτών ηλίανθου που χωρίζεται από το δωμάτιο ελέγχου και σφραγίζεται. Ακόμη και αν το κάλυμμα του κουτιού σύνδεσης ανοιχτεί επί τόπου, μπορεί να εξασφαλίσει την απομόνωση του εσωτερικού του ενεργοποιητή από τον έξω κόσμο, έτσι ώστε η υγρασία, η σκόνη και τα επικίνδυνα αέρια να μην μπορούν να εισέλθουν στο ελάχιστο στο εσωτερικό του ενεργοποιητή και τα εσωτερικά εξαρτήματα να προστατεύονται πλήρως.

6. Χειροκίνητη/ηλεκτρική λαβή διακόπτη

Η χειροκίνητη/ηλεκτρική λαβή διακόπτη μπορεί να λειτουργήσει με ασφάλεια ανά πάσα στιγμή. Ενώ πιέζετε τη λαβή με την κατάλληλη δύναμη, περιστρέψτε αργά τον χειροτροχό για να επιτρέψετε στον εσωτερικό συμπλέκτη να πιάσει το γρανάζι. Ο συμπλέκτης θα αποδεσμευτεί αυτόματα όταν ο κινητήρας είναι ενεργοποιημένος και βρίσκεται σε ηλεκτρικά κλειδωμένη κατάσταση.

7. Σύστημα μέτρησης ροπής εξόδου

Ένα επαγγελματικά σχεδιασμένο σύστημα μέτρησης χρήσιμης ισχύος χρησιμοποιείται ως σύστημα μέτρησης ροπής εξόδου. Αυτό το σύστημα έχει αναπτυχθεί από γνωστή τεχνολογία μέτρησης ηλεκτρικής ενέργειας και μπορεί να λάβει ακριβείς και επαναλαμβανόμενες τιμές μέτρησης ροπής που είναι ανεξάρτητες από αλλαγές στη συχνότητα, την τάση και τη θερμοκρασία.

8. Πίνακας ελέγχου

Η οθόνη LCD του πίνακα ελέγχου μπορεί να παρέχει στιγμιαία, ενημερωμένη--την κατάσταση και τη θέση της βαλβίδας, με διαθέσιμες κινεζικές και αγγλικές γλώσσες, χρησιμοποιώντας μια διαισθητική δομή μενού για την παροχή πληροφοριών βαθμονόμησης και διάγνωσης, συμπεριλαμβανομένων καμπυλών ροπής, εγγραφών λειτουργίας και σφαλμάτων, κατάστασης κινητήρα, τοπικών πληροφοριών και δεδομένων υλικού κ.λπ.

9. Κουμπί

Τα κουμπιά τοπικού ελέγχου "Άνοιγμα"/"Κλείσιμο" και τα κουμπιά λειτουργίας "Τοπικά"/"Διακοπή"/"Απομακρυσμένα" χρησιμοποιούν όλα απομονωμένη μαγνητική μετάδοση συσκευές εφέ Hall, χωρίς άξονες και καλή απόδοση στεγανοποίησης, ενώ εξαλείφουν το πρόβλημα που μπορεί να προκληθεί από ελαττωματικούς και εύθραυστους διακόπτες καλαμιού.

ΕΦΑΡΜΟΓΕΣ

ΗΛΕΚΤΡΙΚΕΣ ΒΑΛΒΙΔΕΣ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΧΕΔΙΑΣΜΟΥ

1. Βολική και ασφαλής διαμόρφωση θέσης σε λειτουργία

• Γρήγορη και ασφαλής διαμόρφωση θέσης σε λειτουργία, η οποία μπορεί να εκτελεστεί χωρίς παροχή ρεύματος. Παρέχεται διαδραστική οθόνη πολλαπλών-ανθρώπινων-μηχανημάτων

• Οι μη παρεμβατικές ρυθμίσεις μπορούν να πραγματοποιηθούν σε οποιοδήποτε περιβάλλον

• Αποσπώμενη βάση ώθησης για εύκολη εγκατάσταση και συντήρηση βαλβίδων

• Λειτουργία, διαμόρφωση και θέση σε λειτουργία μέσω απομακρυσμένου σταθμού χειροκίνητου ελέγχου, με μέγιστη απόσταση 100 μέτρα

• Ο ενεργοποιητής στροφής μέρους- παρέχει λειτουργία αυτόματης ρύθμισης ορίων

2. Τεχνολογική πρόοδος

• Θέση: Ο πιο πρόσφατος πατενταρισμένος κωδικοποιητής απολύτων. Ο κωδικοποιητής υιοθετεί μια σχεδίαση χωρίς-επαφή και διαθέτει δυνατότητες πλεονασμού και αυτοανίχνευσης-. • Οθόνη: Η προηγμένη οθόνη διπλής-επίπεδης παρέχει στους χρήστες μεγάλη-εμφάνιση θέσης βαλβίδας χαρακτήρων

• Ροπή: Ο ενεργοποιητής χρησιμοποιεί τεχνολογία ανίχνευσης ροπής

• Έλεγχος: Στοιχεία ελέγχου, όπως mainboards ή πίνακες ελέγχου διαύλου, ενεργοποιητές και επικοινωνίες fieldbus, χρησιμοποιήστε ένα σύστημα εσωτερικής επικοινωνίας βασισμένο σε δίαυλο-. Αυτό όχι μόνο μειώνει την καλωδίωση και τις εσωτερικές συνδέσεις, αλλά αυξάνει και την αξιοπιστία.

3. Αξιοπιστία

• Προηγμένη μέτρηση απόλυτης θέσης για ανίχνευση συνεχούς θέσης σε πραγματικό{0}χρόνο χωρίς τροφοδοσία

• Γραφική διεπαφή, απομακρυσμένη ένδειξη και λειτουργία καταγραφικού μετά την απώλεια της κύριας ισχύος

• Ανθεκτικό στη σκόνη και αδιάβροχο και δεν βασίζεται στο κάλυμμα ακροδεκτών και στη δομή διπλής σφράγισης -, επίπεδο προστασίας έως IP68

• Ανεξάρτητος αισθητήρας ροπής και θέσης βαλβίδας

• Η λειτουργία του χειροτροχού είναι ασφαλής και πάντα ανεξάρτητη από τον κινητήρα

• Ο δακτύλιος άξονα μετάδοσης κίνησης χρησιμοποιεί σφραγισμένα ρουλεμάν - χωρίς συντήρηση-

4. Διαχείριση περιουσιακών στοιχείων

• Η οθόνη μπορεί να εμφανίζει πληροφορίες πραγματικού χρόνου-των βαλβίδων και των ενεργοποιητών

• Ασφαλής και αξιόπιστη λήψη δεδομένων μέσω εγγενώς ασφαλούς εργαλείου ρύθμισης

• Αναβάθμιση και διαμόρφωση ελέγχου και ένδειξης στο πεδίο μέσω του εργαλείου ρύθμισης

• Συμβατό με συστήματα ψηφιακού ελέγχου και παρακολούθησης και άλλα συστήματα fieldbus

• Λεπτομερής ανάλυση τάσεων, διαγνωστικά και καταγραφή δεδομένων μπορούν να εμφανιστούν στην οθόνη ή να ληφθούν μέσω του εργαλείου ρύθμισης

5. Βέλτιστη προληπτική συντήρηση

• Οι ενεργοποιητές είναι εξοπλισμένοι με καταγραφικό δεδομένων ακριβείας που μπορεί να παρέχει συλλογή δεδομένων και ανάλυση για τη θέση της βαλβίδας.

6. Ένδειξη τροφοδοσίας

• Λόγω της χρήσης απολύτου κωδικοποιητή, δεν απαιτείται μπαταρία οθόνης για την ανίχνευση και την παρακολούθηση της θέσης της βαλβίδας. Όλες οι ρυθμίσεις είναι ασφαλείς ακόμα και χωρίς ρεύμα.

7. Ασφαλής χειροκίνητη λειτουργία

8. Λειτουργία πεδίου εξ αποστάσεως

• Χρησιμοποιήστε τυπικό καλώδιο δεδομένων, η μέγιστη απόσταση από τον ενεργοποιητή είναι 100 μέτρα

• Μπορεί να τοποθετηθεί σε τοίχο ή βραχίονα

• Τροφοδοτείται από τον συνδεδεμένο ενεργοποιητή

• Προαιρετικός τύπος αντιέκρηξης-

• Βαθμός προστασίας IP68

• Δομή διπλής στεγανοποίησης

• Απλή ρύθμιση

• Οι εγγραφές δεδομένων ενεργοποιητή μπορούν να εμφανιστούν και να ληφθούν τοπικά

9. Προστασία θερμοκρασίας

• Για να αποτρέψουμε την υπερθέρμανση του κινητήρα, εξοπλίσαμε την περιέλιξη του κινητήρα με έναν αισθητήρα θερμοκρασίας για να ανιχνεύει άμεσα τη θερμοκρασία του κινητήρα και να τον συνδέσει στο κύκλωμα ελέγχου του ενεργοποιητή.

10. Αυτόματη αυτοδιάγνωση

11. Προστασία στιγμιαίας αναστροφής

12. Συγχρονισμός φάσης

13. Προστασία από απόφραξη βαλβίδας

14. Κύρια διεπαφή με δυνατότητα διαμόρφωσης

• Πληροφορίες θέσης βαλβίδας και κατάσταση

• Πληροφορίες θέσης βαλβίδας και τιμή ροπής (ψηφιακή)

• Πληροφορίες θέσης βαλβίδας και τιμή ροπής (αναλογική εικόνα)

• Πληροφορίες θέσης βαλβίδας και πληροφορίες εντολών (ψηφιακή ή αναλογική εικόνα)

ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΚΟΙΝΩΝΙΑΣ

Ο ηλεκτρικός ενεργοποιητής υποστηρίζει Profibus Dp και έχει τα ακόλουθα χαρακτηριστικά:

Υποστήριξη λειτουργικού επιπέδου Profibus Dp-V0.Dp-V1.Dp-V2

Υψηλή-ταχύτητα ανταλλαγής δεδομένων (έως 1,5 Mbit/s - που αντιστοιχεί σε περίπου. 0.3ms/ενεργοποιητή)

Το μήκος του καλωδίου είναι περίπου 10 Km (το μήκος μεταξύ δύο ενεργοποιητών είναι περίπου 1200 μέτρα)

Μπορούν να συνδεθούν περίπου 126 συσκευές

Περιττή γραμμική τοπολογία ως επιλογή

Για το Profibus Dp, η βασική τοπολογία είναι μέσω της δομής δέντρου τμήματος RS485, όπως φαίνεται στο σχήμα:

Ο ηλεκτρικός ενεργοποιητής υποστηρίζει Modbus RTU και έχει τα ακόλουθα χαρακτηριστικά:

Γρήγορη ανταλλαγή δεδομένων (έως 115 Kbit/s - που αντιστοιχεί σε περίπου. 30ms/ενεργοποιητή)

Το μήκος του καλωδίου φτάνει περίπου τα 10 km (1200 m χωρίς ενδιάμεσο ρελέ μεταξύ δύο ενεργοποιητών)

Μπορούν να συνδεθούν περίπου 247 συσκευές

Περιττή γραμμική τοπολογία ως επιλογή

Για το Modbus RTU, η βασική τοπολογία είναι μέσω της δενδρικής δομής τμήματος RS485, όπως και του Profibus Dp.

Το πρωτόκολλο επικοινωνίας HART υιοθετεί την αρχή της πληκτρολόγησης μετατόπισης συχνότητας (FREQUENCY SHIFT KEYING, FSK), η οποία βασίζεται στο πρότυπο επικοινωνίας BELL 202. Τα ψηφιακά σήματα αντιπροσωπεύονται από δύο συχνότητες: τα 1200 HZ αντιπροσωπεύουν τη λογική "1" και τα 2200 HZ αντιπροσωπεύουν τη λογική "0". Δεδομένου ότι η μέση συνιστώσα του σήματος συχνότητας είναι μηδέν κατά την επικοινωνία, δεν θα επηρεάσει τη μετάδοση των αναλογικών σημάτων. Επομένως, τα ημιτονοειδή κύματα αυτών των δύο συχνοτήτων μπορούν να υπερτεθούν στο αναλογικό σήμα DC4~20MA και να μεταδοθούν ταυτόχρονα. Με αυτόν τον τρόπο, μπορεί να χρησιμοποιηθεί όχι μόνο το αναλογικό σήμα DC4-20MA, αλλά και το ίδιο καλώδιο για την πραγματοποίηση αμφίδρομης μετάδοσης πολλαπλών πληροφοριών με ψηφιακά σήματα, έχοντας έτσι λειτουργίες όπως τροποποίηση της εμβέλειας, του χρόνου απόσβεσης, των παραμέτρων PID κ.λπ., που μπορούν να βελτιώσουν την ποιότητα λειτουργίας και την απόδοση του συστήματος.

ΟΘΟΝΗ ΠΡΟΪΟΝΤΟΣ

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετροι απόδοσης μονοφασικού ενεργοποιητή FRYQ (220V 50Hz)

Παράμετροι απόδοσης τριφασικού ενεργοποιητή FRYQ (380V 50Hz)

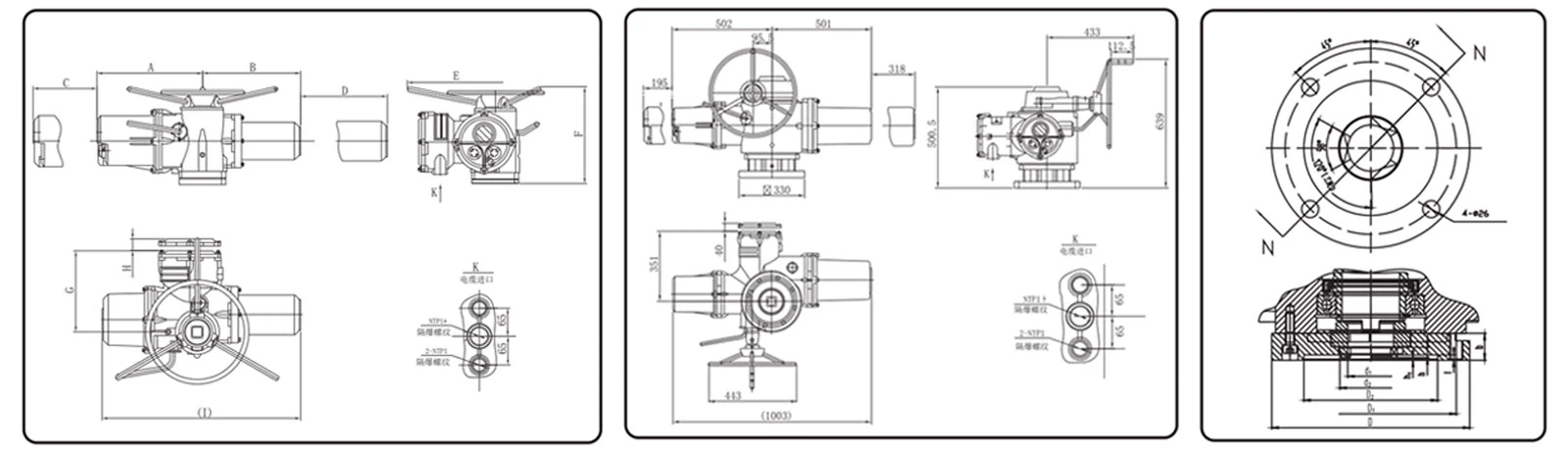

ΔΙΑΣΤΑΣΕΙΣ

FRYQ18-FRYQ40 / FRYQ70-FRYQ95

Διαστάσεις FRYQ18-FRYQ40

Διαστάσεις φλάντζας FRYQ

ΕΙΚΟΝΕΣ ΕΡΓΟΣΤΑΣΙΩΝ
