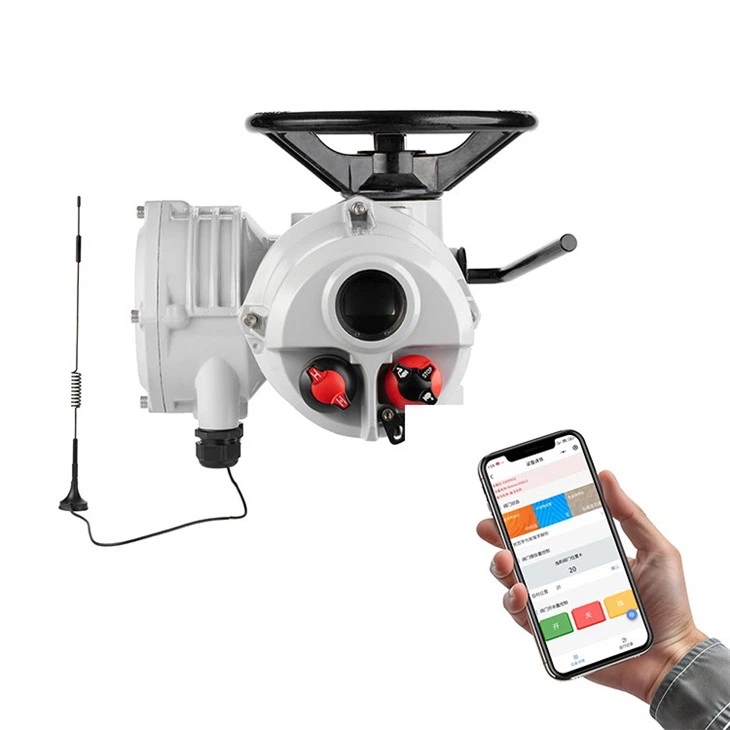

Ενεργοποιητής βαλβίδας ηλεκτρικής πύλης ηλεκτρικής ενέργειας

Ηλεκτρικός ενεργοποιητής

Χαρακτηριστικά προϊόντος

1. Συνεχής παρακολούθηση της θέσης βαλβίδας ανά πάσα στιγμή, ανεξάρτητα από την παροχή ρεύματος.

2. Διατηρήστε την κανονική λειτουργία και την προσβασιμότητα γραφικής διεπαφής, απομακρυσμένης ένδειξης και καταγραφής δεδομένων μετά την απώλεια ισχύος.

3. Η λίπανση λουτρών λαδιού παρέχει μεγάλη διάρκεια ζωής και την ικανότητα εγκατάστασης προς οποιαδήποτε κατεύθυνση.

4. Αδιάβροχη προστασία που δεν βασίζεται σε σφραγίδες ακροδέκτη και διασύνδεσης - Δομή διπλής σφράγισης, ο βαθμός προστασίας φτάνει το IP68.

5. Ανεξάρτητοι αισθητήρες θέσης ροπής και βαλβίδας χρησιμοποιούνται για την ενίσχυση της απόδοσης της ασφάλειας.

6. Η επιλογή του απομακρυσμένου χειροκίνητου σταθμού ελέγχου μπορεί να πραγματοποιήσει τη διαμόρφωση και τη θέση σε λειτουργία απομακρυσμένης λειτουργίας, με μέγιστη απόσταση έως και 100 μέτρων.

7. Ασφαλής, ανεξάρτητη από κινητήρα συσκευή Handwheel, η οποία μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή.

8. Παρέχει λεπτομερή ανάλυση τάσεων και διαγνωστικά δεδομένα για τη διαχείριση περιουσιακών στοιχείων.

9. Αναβάθμιση διαμόρφωσης και αλλαγής επιλογών ελέγχου και ένδειξης στον ιστότοπο μέσω του Setter Bluetooth.

10. Η οθόνη μπορεί να εμφανίσει πληροφορίες από την κατάσταση απόδοσης σε πραγματικό χρόνο και τον ενεργοποιητή.

11. Γρήγορη και ασφαλής ανάθεση και διαμόρφωση χωρίς τροφοδοσία μέσω μη επεμβατικής εγγενώς ασφαλούς ρυθμιστή Bluetooth.

12. Αφαιρούμενη βάση ώθησης για εύκολη εγκατάσταση και συντήρηση.

13. Οι επιλογές από την έκρηξη πληρούν διάφορα διεθνή πρότυπα.

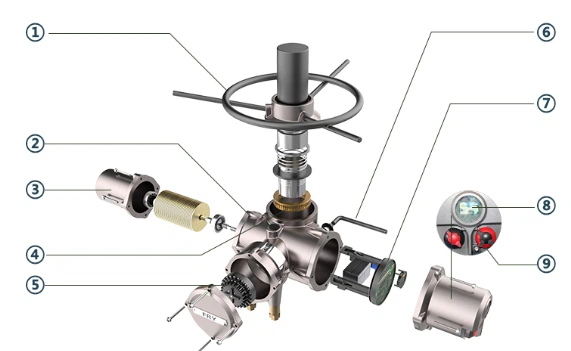

Δομή προϊόντων

1. Χειροκίνητος τροχός

Το ανθεκτικό Handwheel παρέχει αξιόπιστη χειροκίνητη λειτουργία έκτακτης ανάγκης σε περίπτωση διακοπής ρεύματος.

2 κέλυφος

Το κέλυφος κράματος αλουμινίου υψηλής ποιότητας είναι συμπαγές και ελαφρύ. Είναι επικαλυμμένο με ένα στρώμα προστατευτικού υλικού για να προσαρμοστεί σε εξαιρετικά σκληρά περιβάλλοντα και άλλοι τύποι στρώσεων είναι διαθέσιμοι ανάλογα με τις ανάγκες.

3 κινητήρα

Η χαμηλή αδράνεια και ο κινητήρας υψηλής ροπής επιτρέπουν στον κινητήρα να φτάσει γρήγορα στη ροπή αιχμής μετά την έναρξη και δεν υπάρχει σχεδόν καμία υπερβολική κίνηση όταν είναι εκτός εκμετάλλευσης. Υπάρχει ένας ακριβής διακόπτης θερμοκρασίας ενσωματωμένο στο πηνίο του κινητήρα, ο οποίος δεν επηρεάζεται από τη γύρω θερμοκρασία περιβάλλοντος και διατηρεί τον κινητήρα σε βέλτιστη θερμική ικανότητα. Ταυτόχρονα, ο άξονας και ο σκουλήκι του κινητήρα είναι ανεξάρτητοι μεταξύ τους για γρήγορη αντικατάσταση.

4.

Η αλυσίδα μετάδοσης εργαλείων σκουληκιών είναι απλή, με εξαιρετική δομή και σταθερή απόδοση μετάδοσης. Έχει μια μηχανική λειτουργία αυτο-κλειδώματος και δεν απαιτεί φρένα. Το τμήμα μετάδοσης είναι γεμάτο με πετρέλαιο λιπαντικού μακράς διαρκείας και μπορεί να λειτουργεί για μεγάλο χρονικό διάστημα χωρίς συντήρηση.

5. Διπλασιασμένος σχεδιασμός

Ο διπλός σχεδιασμός παρέχει ένα κουτί τερματικού ηλιόσπορου που διαχωρίζεται από την αίθουσα ελέγχου και σφραγίζεται. Ακόμη και αν το κάλυμμα του πλαισίου σύνδεσης ανοίγει στο χώρο του ξενοδοχείου, μπορεί να εξασφαλίσει την απομόνωση του εσωτερικού του ενεργοποιητή από τον έξω κόσμο, έτσι ώστε η υγρασία, η σκόνη και τα επικίνδυνα αέρια να μην μπορούν να εισέλθουν στο εσωτερικό του ενεργοποιητή στο παραμικρό και τα εσωτερικά συστατικά είναι πλήρως προστατευμένα.

6. Χειροκίνητη/ηλεκτρική λαβή διακόπτη

Η χειρολαβή χειροκίνητου/ηλεκτρικού διακόπτη μπορεί να λειτουργεί με ασφάλεια ανά πάσα στιγμή. Ενώ πατάτε τη λαβή με την κατάλληλη δύναμη, σιγά -σιγά γυρίστε το Handwheel για να επιτρέψετε στον εσωτερικό συμπλέκτη να εμπλέξει τα εργαλεία. Ο συμπλέκτης θα αποσυνδεθεί αυτόματα όταν ο κινητήρας ενεργοποιείται και στην ηλεκτρικά κλειδωμένη κατάσταση.

7. Σύστημα μέτρησης ροπής εξόδου

Ένα επαγγελματικά σχεδιασμένο χρήσιμο σύστημα μέτρησης ισχύος χρησιμοποιείται ως σύστημα μέτρησης ροπής εξόδου. Αυτό το σύστημα αναπτύσσεται από την γνωστή τεχνολογία μέτρησης ηλεκτρικής ενέργειας και μπορεί να αποκτήσει ακριβείς και επαναλαμβανόμενες τιμές μέτρησης ροπής που είναι ανεξάρτητες από τις μεταβολές της συχνότητας, της τάσης και της θερμοκρασίας.

8. Πίνακας ελέγχου

Η LCD του πίνακα ελέγχου μπορεί να παρέχει στιγμιαία, ενημερωμένη κατάσταση και θέση βαλβίδας, με διαθέσιμες κινεζικές και αγγλικές γλώσσες, χρησιμοποιώντας μια διαισθητική δομή μενού για την παροχή πληροφοριών βαθμονόμησης και διαγνωστικών, συμπεριλαμβανομένων των καμπυλών ροπής, της λειτουργίας και των αρχείων σφαλμάτων, της κατάστασης του κινητήρα, των τοπικών πληροφοριών και των δεδομένων υλικού κ.λπ.

9. Κουμπί

Τα κουμπιά "Open"/"Close"/"Close" και τα κουμπιά "τοπικός"/"stop"/"stop"/"stop"/"απομακρυσμένος" χρησιμοποιούν απομονωμένες συσκευές επίδρασης μαγνητικού κιβωτίου ταχυτήτων, χωρίς καλές επιδόσεις σφράγισης, ενώ εξαλείφουν το πρόβλημα που μπορεί να προκληθεί από ελαττωματικούς και εύθραυστους διακόπτες καλαμιών.

Αιτήσεις

Ηλεκτρικές βαλβίδες

Χαρακτηριστικά σχεδιασμού

1. Βολική και ασφαλής διαμόρφωση ανάθεσης

• Γρήγορη και ασφαλή διαμόρφωση ανάθεσης, η οποία μπορεί να εκτελεστεί χωρίς τροφοδοσία. Παρέχεται διαδραστική οθόνη πολλαπλών γλωσσών

• Οι μη παρεμβολικές ρυθμίσεις μπορούν να πραγματοποιηθούν σε οποιοδήποτε περιβάλλον

• Αποσπώμενη βάση ώθησης για εύκολη εγκατάσταση και συντήρηση βαλβίδων

• Λειτουργία, διαμόρφωση και σε λειτουργία μέσω απομακρυσμένου σταθμού χειροκίνητου ελέγχου, με μέγιστη απόσταση 100 μέτρων

• Ο ενεργοποιητής μερικής στροφής παρέχει λειτουργία αυτόματης ρύθμισης ορίου

2. Τεχνολογική πρόοδο

• Θέση: Ο τελευταίος κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας απόλυτο κωδικοποιητή. Ο κωδικοποιητής υιοθετεί ένα σχεδιασμό μη επαφής και έχει δυνατότητες απόλυσης και αυτοκόλλησης. • Εμφάνιση: Η προχωρημένη οθόνη διπλού στρώματος παρέχει στους χρήστες οθόνη θέσης βαλβίδας μεγάλου χαρακτήρα

• ροπή: Ο ενεργοποιητής χρησιμοποιεί τεχνολογία ανίχνευσης ροπής

• Έλεγχος: Στοιχεία ελέγχου όπως mainboards ή πίνακες ελέγχου των λεωφορείων, ενεργοποιητές και επικοινωνίες FieldBus, χρησιμοποιήστε ένα σύστημα εσωτερικής επικοινωνίας με βάση το λεωφορείο. Αυτό όχι μόνο μειώνει την καλωδίωση και τις εσωτερικές συνδέσεις αλλά και αυξάνει την αξιοπιστία.

3. Αξιοπιστία

• Προηγμένη μέτρηση απόλυτης θέσης για την ανίχνευση συνεχούς θέσης σε πραγματικό χρόνο χωρίς ισχύ

• Γραφική διεπαφή, απομακρυσμένη ένδειξη και λειτουργία καταγραφής δεδομένων μετά από απώλεια της κύριας ισχύος

• Ανεξαρτησία και αδιάβροχο και αδιάβροχο και δεν βασίζεται σε δομή του τερματικού καλύμματος και αδένα - διπλής σφράγισης, επίπεδο προστασίας έως IP68

• Αισθητήρας ανεξάρτητης ροπής και θέσης βαλβίδας

• Η λειτουργία Handwheel είναι ασφαλής και πάντα ανεξάρτητη από τον κινητήρα

• Ο δακτύλιος άξονα κίνησης χρησιμοποιεί σφραγισμένα ρουλεμάν - χωρίς συντήρηση

4. Διαχείριση περιουσιακών στοιχείων

• Η οθόνη μπορεί να εμφανίσει πληροφορίες σε πραγματικό χρόνο των βαλβίδων και των ενεργοποιητών

• Ασφαλής και αξιόπιστη λήψη δεδομένων μέσω εργαλείου εγγενώς ασφαλούς ρύθμισης

• Αναβάθμιση και διαμόρφωση ελέγχου και ένδειξης στο πεδίο μέσω του εργαλείου ρύθμισης

• Συμβατό με συστήματα ψηφιακού ελέγχου και παρακολούθησης και άλλα συστήματα FieldBus

• Η λεπτομερής ανάλυση τάσης, διαγνωστικά και καταγραφή δεδομένων μπορεί να εμφανιστεί στην οθόνη ή να μεταφορτωθεί μέσω του εργαλείου ρύθμισης

5. Βέλτιστη προληπτική συντήρηση

• Οι ενεργοποιητές είναι εξοπλισμένοι με καταγραφέα δεδομένων ακριβείας που μπορεί να παρέχει λήψη δεδομένων και ανάλυση για τη θέση της βαλβίδας.

6. Ενδείξεις ενδείξεως

• Λόγω της χρήσης του απόλυτου κωδικοποιητή, δεν απαιτείται μπαταρία οθόνης για την ανίχνευση και την παρακολούθηση της θέσης της βαλβίδας. Όλες οι ρυθμίσεις είναι ασφαλείς ακόμη και χωρίς ισχύ.

7. Ασφαλής χειροκίνητη λειτουργία

8. Λειτουργία απομακρυσμένου πεδίου

• Χρησιμοποιήστε τυπικό καλώδιο δεδομένων, η μέγιστη απόσταση από τον ενεργοποιητή είναι 100 μέτρα

• Μπορεί να τοποθετηθεί σε τοίχο ή βραχίονα

• Τροφοδοτείται από τον συνδεδεμένο ενεργοποιητή

• Προαιρετικό τύπο απόδειξης έκρηξης

• Προστασία βαθμού IP68

• Δομή διπλής σφράγισης

• Απλή ρύθμιση

• Τα αρχεία δεδομένων ενεργοποιητή μπορούν να εμφανιστούν και να μεταφορτωθούν τοπικά

9. Προστασία θερμοκρασίας

• Για να αποφευχθεί η υπερθέρμανση του κινητήρα, έχουμε εξοπλίσει την περιέλιξη του κινητήρα με έναν αισθητήρα θερμοκρασίας για να αισθανθεί άμεσα τη θερμοκρασία του κινητήρα και να τον συνδέσουμε στο κύκλωμα ελέγχου του ενεργοποιητή.

10. Αυτόματη αυτοδιαγνωστική διάγνωση

11. Στιγμιαία προστασία αναστροφής

12. Συγχρονισμός φάσης

13. Προστασία αποκλεισμού βαλβίδων

14. Διαμορφώσιμη κύρια διεπαφή

• Πληροφορίες και κατάσταση θέσης βαλβίδας

• Πληροφορίες θέσης βαλβίδας και τιμή ροπής (ψηφιακή)

• Πληροφορίες θέσης βαλβίδας και τιμή ροπής (αναλογική εικόνα)

• Πληροφορίες θέσης βαλβίδας και πληροφορίες εντολών (ψηφιακή ή αναλογική εικόνα)

Πρωτόκολλο επικοινωνίας

Ο ηλεκτρικός ενεργοποιητής υποστηρίζει το Profibus DP και έχει τα ακόλουθα χαρακτηριστικά:

Υποστήριξη PROFIBUS DP-V0.DP-V1.DP-V2 Λειτουργικό επίπεδο

Ανταλλαγή δεδομένων υψηλής ταχύτητας (έως 1,5mbit/s - που αντιστοιχεί σε περίπου . 0.3 ms/actuator)

Το μήκος του καλωδίου είναι περίπου 10 χιλιόμετρα (το μήκος μεταξύ δύο ενεργοποιητών είναι περίπου 1200m)

Μπορούν να συνδεθούν περίπου 126 συσκευές

Περιττή γραμμική τοπολογία ως επιλογή

Για το PROFIBUS DP, η βασική τοπολογία είναι μέσω της δομής δέντρου τμήματος RS485, όπως φαίνεται στο σχήμα:

Ο ηλεκτρικός ενεργοποιητής υποστηρίζει το Modbus RTU και έχει τα ακόλουθα χαρακτηριστικά:

Γρήγορη ανταλλαγή δεδομένων (έως και 115kbit/s - που αντιστοιχεί σε περίπου . 30 ms/actuator)

Το μήκος του καλωδίου φθάνει περίπου 10 χιλιόμετρα (1200 μέτρα χωρίς ενδιάμεσο ρελέ μεταξύ δύο ενεργοποιητών)

Μπορούν να συνδεθούν περίπου 247 συσκευές

Περιττή γραμμική τοπολογία ως επιλογή

Για το MODBUS RTU, η βασική τοπολογία είναι μέσω της δομής δέντρων του τμήματος RS485, η ίδια με την Profibus DP.

Το πρωτόκολλο επικοινωνίας HART υιοθετεί την αρχή του πληκτρολογίου μετατόπισης συχνότητας (πληκτρολόγηση συχνότητας, FSK), η οποία βασίζεται στο πρότυπο επικοινωνίας Bell 202. Τα ψηφιακά σήματα αντιπροσωπεύονται από δύο συχνότητες: το 1200Hz αντιπροσωπεύει τη λογική "1" και το 2200Hz αντιπροσωπεύει τη λογική "0". Δεδομένου ότι το μέσο στοιχείο του σήματος συχνότητας είναι μηδέν κατά τη διάρκεια της επικοινωνίας, δεν θα επηρεάσει τη μετάδοση αναλογικών σημάτων. Ως εκ τούτου, τα ημιτονοειδή κύματα αυτών των δύο συχνοτήτων μπορούν να επικαλυφθούν στο αναλογικό σήμα DC4 ~ 20mA και να μεταδοθούν ταυτόχρονα. Με αυτόν τον τρόπο, δεν μπορεί να χρησιμοποιηθεί μόνο το αναλογικό σήμα DC4-20mA, αλλά και το ίδιο καλώδιο μπορεί να χρησιμοποιηθεί για την πραγματοποίηση της μετάδοσης πολλαπλών πληροφοριών αμφίδρομης με ψηφιακά σήματα, έχοντας έτσι λειτουργίες όπως η τροποποίηση του εύρους, του χρόνου απόσβεσης, των παραμέτρων PID κ.λπ.

Προβολή προϊόντων

Τεχνικές παραμέτρους

Παράμετροι απόδοσης μονής φάσης Fryq (220V 50Hz)

Παράμετροι απόδοσης τριών φάσεων Fryq (380V 50Hz)

Διαστάσεις

Fryq18-fryq40

Fryq70-fryq95

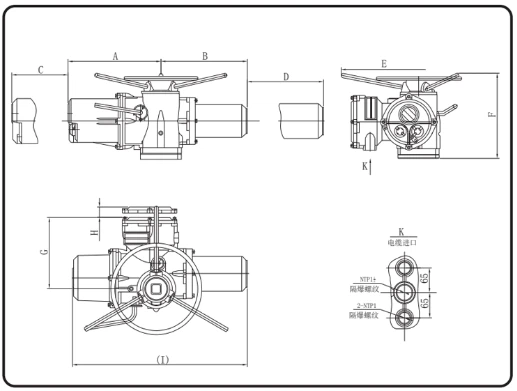

FryQ18-FryQ40 Διαστάσεις

Διαστάσεις φλάντζας Fryq

Εργοστασιακές εικόνες
