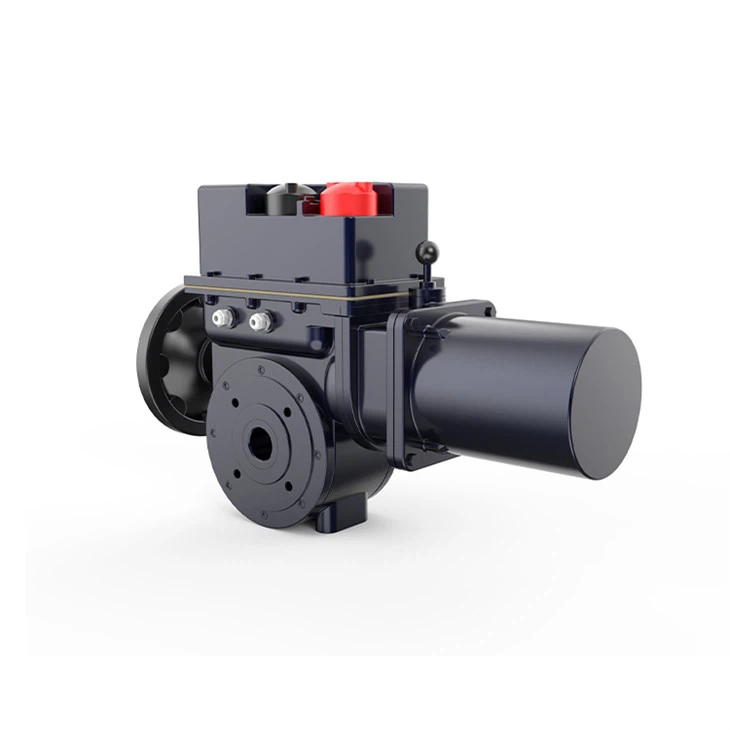

Μη επεμβατικός έξυπνος ηλεκτρικός ενεργοποιητής SD
Ταξινόμηση των προϊόντων
1. Έξυπνη ενσωμάτωση ηλεκτρικών ενεργοποιητών σε τέταρτο της στροφής Ηλεκτρικός ενεργοποιητής τοποθετημένος στην πλάκα ηλεκτρικού ενεργοποιητή Άμεσα τοποθετημένος ηλεκτρικός ενεργοποιητής
2. Ευφυής ενσωμάτωση ηλεκτρικών ενεργοποιητών γραμμικής στροφής
3. Έξυπνη ενσωμάτωση ηλεκτρικού ενεργοποιητή πολλαπλών στροφών
Ο μη παρεμβατικός έξυπνος ηλεκτρικός ενεργοποιητής SD είναι η μονάδα εκτέλεσης στο όργανο βιομηχανικού αυτοματισμού, λαμβάνει από τον ρυθμιστή, PLC, σήμα ελέγχου DCS από τον υπολογιστή, όπως η ολοκλήρωση της αυτόματης ρύθμισης, είναι απαραίτητη για το αυτόματο σύστημα ελέγχου για τον κύριο εξοπλισμό. Χρησιμοποιείται ευρέως στον σταθμό παραγωγής ενέργειας, τη μεταλλουργία, το πετρέλαιο, το χημικό ορυχείο, την ελαφριά βιομηχανία, το φαρμακείο, την ηλεκτρική ενέργεια αερίου, τα οικοδομικά υλικά, τις μεταφορές και το μετρό της πόλης, την παροχή νερού, την επεξεργασία λυμάτων και άλλες βιομηχανίες.
Επίσης γνωστό ως μέρος των ενεργοποιητών απόδειξης επιστροφής, γενικό εύρος περιστροφής 0-90 μοιρών , η ροπή εξόδου σε Nm. Χρησιμοποιείται κυρίως για: βαλβίδα πεταλούδας, σφαιρική βαλβίδα, βαλβίδα τύπου κλείστρου, αποσβεστήρα, διάφραγμα και βαλβίδα βύσματος.
Οι ηλεκτρικοί ενεργοποιητές ταξινομούνται σύμφωνα με το χαρακτηριστικό ελέγχου.
1. Ηλεκτρικός ενεργοποιητής διαμόρφωσης ενσωμάτωσης. Τα αναλογικά σήματα ελέγχου μπορούν να ληφθούν 4-20ma, 0-10ma, 1-5v, κ.λπ. Η γωνία εξόδου είναι ανάλογη με το αναλογικό σήμα εισόδου και ο ίδιος ο ενεργοποιητής είναι κλειστός βρόχος και πραγματοποιεί αυτόματη προσαρμογή.
2. Ενσωματωμένος ενεργοποιητής διακόπτη. Διακόπτης σήματος λήψης. Συμπεριλαμβανομένου του τύπου τηλεχειριστηρίου και του τύπου διακόπτη.
3.Γραμμικοί ενεργοποιητές. Μπορεί να χωριστεί σε modbus, profibus κ.λπ.
Η διάσταση εγκατάστασης μπορεί να προσαρμοστεί
Τοποθετημένη πλάκα ποδιού
Το μέγεθος της πλάκας ποδιού μπορεί να προσαρμοστεί
Άμεση τοποθέτηση
Ο τύπος ελέγχου μπορεί να προσαρμοστεί
Ενσωματωμένος αναλογικός διαμορφωτικός ηλεκτρικός ενεργοποιητής
Ο ηλεκτρικός ενεργοποιητής μπορεί να λάβει τα αναλογικά σήματα ελέγχου DC4-20ma από τον υπολογιστή, τη μονάδα ρυθμιστή, το σύστημα DCS και ούτω καθεξής. Η γωνία στροφής (ή η μετατόπιση) του άξονα εξόδου είναι ανάλογη με τα σήματα εισόδου. ο ενεργοποιητής ολοκληρώνει το έργο ρύθμισης του αυτόματα.
Ηλεκτρικός ενεργοποιητής τηλεχειριζόμενος
Λαμβάνει σήμα on-off ή σήμα ρελέ, επιτρέποντας στον άξονα εξόδου να σταματήσει σε οποιαδήποτε θέση. Εν τω μεταξύ, εξόδου 4-20ma Dc σήμα ανάδρασης.

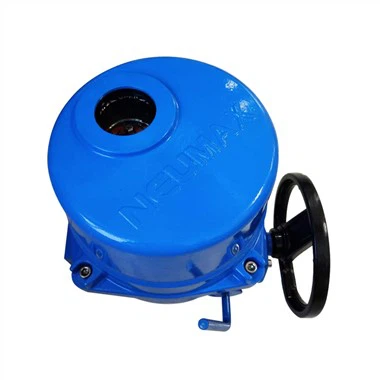

τύπου ON-OFF ή τύπου δύο θέσεων
Λαμβάνει σήμα on-off και ο άξονας εξόδου μπορεί να σταματήσει μόνο στη θέση πλήρους ανοίγματος ή πλήρους κλειστού και συναγερμού εξόδου.
Κύριες τεχνικές παράμετροι του ηλεκτρικού ενεργοποιητή SD
Σήμα εισόδου:4-20σύνθετη αντίσταση mA 250 Ω 0-10σύνθετη αντίσταση mA 200 Ω
Νεκρή περιοχή (ευαισθησία):0.3-3% Συνεχές ρυθμιζόμενο κανάλι εισόδου: ένα αναλογικό κανάλι εισόδου ρεύματος, ένα σετ καναλιού έντασης διακόπτη.
Κανάλι εξόδου:4-20mA DC σύνθετη αντίσταση > 50 Ω. Το κανάλι εισόδου είναι απομονωμένο από το κανάλι εξόδου.
Ροπή εξόδου και διαδρομή.
Γραμμική στροφή: 2000N-25000N διαδρομή 10/16/25/40/100 mm
Τέταρτη στροφή: 100-40000Διαδρομή Nm 90 μοίρες
Πολλαπλή στροφή: 40-400Nm διαδρομή 1-50 κύκλος
Βασικό σφάλμα:±1%;±1,5%
Διαφορά επιστροφής: Μικρότερο ή ίσο με ±1%
Χαρακτηριστικά απόσβεσης: Χωρίς ταλάντωση (ταλάντωση μηδενικής περιόδου)
Επίπεδο προστασίας: IP67
Περιβάλλον λειτουργίας:
1. θερμοκρασία: -28--+70
2. Υγρασία: Λιγότερο ή ίσο με 95%
3.shake: συχνότητα 10-100Hz strenth, 0.5 φορές επιτάχυνση της βαρύτητας
4. αντίκτυπος:<5g
5. βαρομετρική πίεση:72.5-106KPa
Τα μη διαβρωτικά αέρια μέσα στον περιβάλλοντα αέρα δεν πρέπει να χρησιμοποιούνται σε εύφλεκτα και εκρηκτικά μέρη.
(Τα αντιεκρηκτικά προϊόντα βρίσκονται στο δείγμα των αντιεκρηκτικών προϊόντων της εταιρείας μου.)
τάση και τροφοδοσία 220V--±10%50Hz
Μονοφασική:220V--±10%50Hz 380V--±10%50Hz
Τριφασική: 380V--±10%50Hz
*Η ειδική τάση, η συχνότητα πρέπει να προσαρμοστεί εκ των προτέρων.
Μέθοδος προετοιμασίας μοντέλου
Παρατήρηση: 1. Ο ηλεκτρικός ενεργοποιητής που απαιτείται από την ειδική τεχνολογία πρέπει να γράφει καθαρά και συγκεκριμένα με τη σειρά.
2.Όταν το μοντέλο A+RA300/K30HGP είναι A+RS, η ροπή εργασίας είναι 1000 Nm, μονοφασική τροφοδοσία, ολόκληρος ο χρόνος ταξιδιού είναι 30 δευτερόλεπτα, και εγκατάσταση πλάκας με ενσωμάτωση ανάλογη διαμόρφωση με την τοπική λειτουργία.
Παράμετρος προδιαγραφής τετάρτου στροφής
