DZW Multi Turn Electric Valve Actuator

Electric Valve Actuator Construction and Livelihood Industry

Ο ενεργοποιητής ηλεκτρικής βαλβίδας DZW Series είναι μια νέα γενιά προϊόντων που αναπτύχθηκε ανεξάρτητα από την εταιρεία μας με βάση τα αρχικά ώριμα προϊόντα, τα οποία βελτιώνουν και τελειοποιούν τη δομή, βελτιστοποιούν την απόδοση προστασίας και τα βασικά εξαρτήματα. Έχει τα πλεονεκτήματα της συμπαγούς δομής, το μικρό μέγεθος, την όμορφη εμφάνιση, τη σταθερή και αξιόπιστη απόδοση. Το επίπεδο καλής προστασίας μπορεί να ανταποκριθεί στις ανάγκες των διαφόρων σχεδίων: έκρηξη από ενσωματωμένη ολοκλήρωση τύπου on-off, ενσωματωμένο τύπο διαμόρφωσης.

Τα προϊόντα σειράς DZW χρησιμοποιούνται για τον έλεγχο του ανοίγματος και του κλεισίματος των βαλβίδων. Είναι κατάλληλο για βαλβίδες πύλης, βαλβίδες σφαίρας, βαλβίδες κλεισίματος, βαλβίδες διαφράγματος και τα παράγωγα προϊόντα της μπορούν να χρησιμοποιηθούν για βαλβίδες σφαιρών, βαλβίδες πεταλούδας και αποσβεστήρες κλπ.

Χαρακτηριστικά ηλεκτρικών ενεργοποιητών

Αυτή η σειρά Electric Valve Actuator έχει τα ακόλουθα χαρακτηριστικά:

• Συμπαγής και ισχυρή κατασκευή, ελαφρύ.

• Ευρύ φάσμα μεταβολής ροπής (πολλαπλών στροφών: 100-3500nm).

• Σκληρό περίβλημα αλουμινίου μέσα και έξω με εξωτερική επικάλυψη βαφής υψηλής θερμοκρασίας για χρήση έναντι σοβαρού βιομηχανικού περιβάλλοντος.

• Το περίβλημα χρησιμοποιεί ακτινικές σφραγίδες και δακτυλίους O που παρέχουν προστασία σε αδιάβροχο IP67 και προαιρετικό υδατοστεγή LP68.

• Πρότυπο LSO5211.

• Προσδιορίζει αυτόματα και διορθώνει φάσεις. Η αυτόματη προστασία αποτυχίας φάσης προστατεύει την ασφάλεια του εξοπλισμού.

• Αξιόπιστο σύστημα ανίχνευσης μηχανικής ροπής που παρέχει ασφαλή λειτουργία σε κατάσταση υπερφόρτωσης.

• Το παράθυρο και ο δείκτης μεγάλου μεγέθους παρέχουν καλύτερη ένδειξη θέσης από απόσταση.

• Αριθμός τοπικών επιλογών ελέγχου θέσης για την παροχή εύκολης λειτουργίας και λειτουργίας πεδίου.

Τεχνικές παραμέτρους

Συμβατική τροφοδοσία: 380V/220VAC

Σήμα ελέγχου: 4 ~ 20ma αναλογική είσοδος, συμβατή με το τηλεχειριστήριο PLC

Εύρος θερμοκρασίας: -40c +80 C (Ειδικά μοντέλα υποστήριξης -40c +540 C)

Βαθμός προστασίας: IP67

Ονομαστική πίεση: PN2.5-300 (ο τύπος υψηλής πίεσης υποστηρίζει τη σφράγιση αυτοκατοιχίας πίεσης)

Εφαρμοστέα διάμετρος: DN15-1800mm (κατάλληλο για διάφορους βιομηχανικούς αγωγούς)

Τύπος ενεργοποιητή: DZW έξυπνος ηλεκτρικός ενεργοποιητής

Χρόνος ανοίγματος και κλεισίματος: Συμβατικός κύκλος ανοίγματος και κλεισίματος μοντέλου μικρότερος ή ίσος με 10 λεπτά (λιγότερο ή ίσο με 30 λεπτά για ειδικά μοντέλα)

Εφαρμοστέα μέσα: νερό, ατμός, έλαιο, ισχυρά οξειδωτικά μέσα (όπως νιτρικό οξύ), αέρια που περιέχουν σκόνη όπως ουρία, διαβρωτικά χημικά υγρά (πρέπει να επιλέξουν σώματα βαλβίδων αντίστοιχα υλικά)

Ενότητα Εμφάνιση: Ο LCD πλήρης κινεζική διεπαφή, υποστήριξη μη επεμβατικής απομάκρυνσης και τηλεχειριστηρίου υπέρυθρης ακτινοβολίας

Λειτουργία προστασίας: Προστασία απώλειας φάσης, Διόρθωση αυτόματης αλληλουχίας φάσης, τερματισμός υπερφόρτωσης

Διπλή χρήση φακού: Σε περίπτωση έκτακτης ανάγκης, ο χειροποίητος τροχός μπορεί να μεταβεί σε χειροκίνητη λειτουργία

Απομακρυσμένη διεπαφή: Πρότυπο πρωτόκολλο RS485/Modbus (υποστηριζόμενο από ορισμένα μοντέλα)

Δομή προϊόντων

DZW Multi Turn Electric Actuator

Control unit

Το ανεξάρτητο σφραγισμένο κιβώτιο ακροδέκτη εξασφαλίζει την ακεραιότητα σφράγισης του ηλεκτρικού τμήματος του ηλεκτρικού ενεργοποιητή κατά την εκτέλεση καλωδίωσης επιτόπου και πληροί τις απαιτήσεις από την έκρηξη του προϊόντος.

2. Σφραγισμένη δομή

Ο ενεργοποιητής υιοθετεί μια διπλή σφραγισμένη δομή σχεδιασμού για να εξασφαλίσει ότι ο ενεργοποιητής είναι εντελώς αδιάβροχος και ανθεκτικός στη σκόνη. Ο βασικός βαθμός προστασίας του προϊόντος είναι IP67 και ο υψηλότερος βαθμός μπορεί να φτάσει στο IP68.

Η μετάδοση ισχύος του ενεργοποιητή χρησιμοποιεί έναν μηχανισμό μείωσης ακριβείας που αποτελείται από ένα χάλκινο εργαλείο σκουληκιών κράματος και ένα σκουλήκι από κράμα κράματος. Τα εργαλεία και ο σκουλήκι του σκουληκιού λειτουργούν ξεχωριστά στο λίπος, το οποίο είναι κατάλληλο για τη μέγιστη θερμοκρασία περιβάλλοντος διαφέρει και μεγιστοποιεί τη διάρκεια ζωής.

4. Διεπαφή εξόδου

Η φλάντζα ενεργοποιητή συμμορφώνεται με τα πρότυπα ISO5210/5211 (GB12222/12223) και παρέχει επίσης διεπαφές φλάντζας που συμμορφώνονται με τα πρότυπα JB2920 και μπορούν να προσαρμοστούν ειδικά σύμφωνα με τις απαιτήσεις των πελατών.

Η εξωτερική επιφάνεια του ενεργοποιητή είναι βαμμένη με ειδικό χρώμα κράματος αλουμινίου με σκληρή μεμβράνη βαφής και ισχυρή προσκόλληση. Έχει ισχυρή αντίσταση στην υπεριώδη ακτινοβολία, αντίσταση στη διάβρωση και υψηλή πληρότητα, η οποία μπορεί να βελτιώσει διεξοδικά τις ιδιότητες ζωής και αυτοκαθαρισμού της επίστρωσης και είναι κατάλληλη για διάφορα σκληρά περιβάλλοντα παραγωγής.

6 κινητήρα

Ο κινητήρας υιοθετεί χαμηλή αδράνεια και κινητήρα υψηλής ροπής, ο οποίος μπορεί γρήγορα να φτάσει στη ροπή αιχμής μετά την έναρξη του κινητήρα και δεν υπάρχει σχεδόν καμία υπερβολική κίνηση όταν δεν διεγείρεται. Υπάρχει ένας ακριβής αισθητήρας θερμοκρασίας στον κινητήρα και το όριο υπερ-θερμοκρασίας ρυθμίζεται μέσω του συστήματος ελέγχου για να αποφευχθεί η βλάβη που προκαλείται από την υπερθέρμανση του κινητήρα.

7. Διεπαφή LCD

Η διασύνδεση LCD μπορεί να εμφανίσει πληροφορίες κειμένου, γραφικά στοιχεία και χαρακτηριστικά ενεργοποιητή.

8. Επιλογή λειτουργίας ελέγχου

Ο επιλεκτικός διακόπτης "Remote"-"STOP"-"Τοπική" που είναι εγκατεστημένη στην τοπική συσκευή λειτουργίας μπορεί να χρησιμοποιηθεί για τη ρύθμιση απομακρυσμένης λειτουργίας (τηλεχειριστήριο) ή τοπική λειτουργία (τοπικός έλεγχος) ή λειτουργία διακοπής . 9. τοπική ηλεκτρική λειτουργία Ο διακόπτης λειτουργίας "Open"

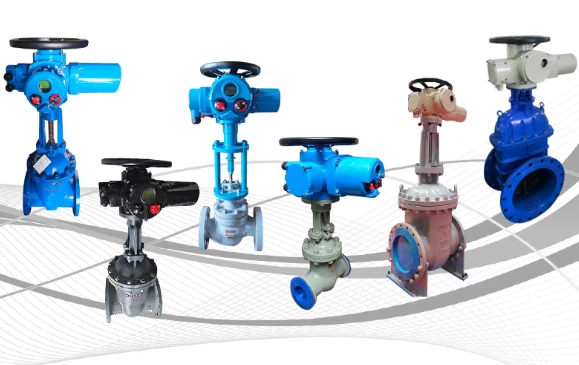

Motorized Gate Valve

ΠΡΟΤΥΠΟΙ ΚΑΝΟΝΙΣΜΟΙ

Βαθμός προστασίας	Πρότυπο IP67
Τροφοδοσία	Τριφασική AC380V --- 460V 50/60Hz ΜΙΑ Φάση: AC110V-AC220V DC24V AC24V 50/60Hz
Κύκλος λειτουργίας (on-off)	S2-15 λεπτά
Κύκλος λειτουργίας (διαμόρφωση)	S4, 25%
Μόνωση	F
Μέθοδος ελέγχου	Τοπικός έλεγχος/DCS/FCS (σύστημα ελέγχου FieldBus)
Προστασία με κινητήρα	Υπερθέρμανση/υπερφόρτωση και βραχυκύκλωμα/στιγμιαία αντίστροφη/ηλεκτρονική προστασία φρένων
Προστασία ροπής	Μηχανική ροπή/ηλεκτρονική προστασία ροπής
Προστασία εμπλοκής	Προστασία με βάση την υπερθέρμανση
Σφάλμα επαναληψιμότητας	Λιγότερο από ή ίσο με ± 1%
Βασικό όριο σφάλματος	Λιγότερο από ή ίσο με 1%
Ρύθμιση νεκρού ζώνης	0,1% -9,9% ρυθμιζόμενο
Εξωτερική επικάλυψη	Βαφή υψηλής θερμοκρασίας
Θερμοκρασία περιβάλλοντος	Πρότυπο: -20-+60 βαθμός προαιρετικού: -40-+70 βαθμός
Υγρασία περιβάλλοντος	90%RH MAX (μη συμπύκνωση)
Βαθμός απόδειξης έκρηξης	Exdi, exdib II BT4, EXDIB II CT4 (IECEX/ATEX)
Λειτουργίες	LCD Κινέζικα / Αγγλικά Παράθυρο εμφάνισης και τοπική λειτουργία λειτουργίας Προσδιορισμός της αλληλουχίας αυτοεξυπηρέτησης φάσης και προστασία αποσύνδεσης φάσης Ρύθμιση και έλεγχος υπέρυθρων Τεχνολογία αυτοδιάγνωσης σφάλματος Modbus RTU, Profidbus DP, Hart, FF, Devicene (προαιρετικά)
Σύνθημα	Α: Απομακρυσμένη παθητική ξηρή επαφή, σύντομος παλμός σήματος (ενδυμασία) Β: Απομακρυσμένη παθητική ξηρή επαφή, σήμα μακρύ παλμό (κρατήστε) Γ: Ενεργό σήμα DC24V Δ: Ενεργό σήμα AC220V Ε: Απομακρυσμένο σήμα DC4-20MA
Σήμα ανατροφοδότησης	Α: Ανοίξτε, κλείστε, σταματήστε τα σήματα Β: Σήμα σφάλματος C: Σήμα θέσης βαλβίδας (DC4-20MA, DC1-5V, DC0-10V) Δ: Σήμα τηλεχειριστηρίου

Ηλεκτρικός και έλεγχος

Μέθοδοι ελέγχου

Τοπικός έλεγχος: Όπεδα κουμπιού, λειτουργία υπέρυθρης ακτινοβολίας

DCS

Έλεγχος απομακρυσμένης μεταγωγής: Παθητική ξηρή επαφή, DC24V

Απομακρυσμένος αναλογικός έλεγχος: DC4-20MA

Έλεγχος ESD

Διαλείπουσα λειτουργία λειτουργίας

Έλεγχος δύο συρμάτων

FCS (σύστημα ελέγχου FieldBus)

Σήμα εξόδου

Τύπος on-off

6 σύνολα σταθερών εξόδων σήματος επαφής, προαιρετικές καθορισμένες επαφές

Ειδική προσαρμογή: επεκτάσιμη έξοδος σήματος επαφής 4 σημείων

Τύπος λεωφορείου

Τύπος διαμόρφωσης

6 σύνολα σταθερών εξόδων σήματος επαφής, προαιρετικές καθορισμένες επαφές

Αναλογική ανατροφοδότηση: DC 4-20mA

communication protocol

Λειτουργία ελέγχου λεωφορείου:

Η ενότητα επικοινωνίας υιοθετεί μια ανεξάρτητη δομή που συνδυάζεται στο κύριο συμβούλιο για να καλύψει τις ανάγκες των διαφορετικών μέσων επικοινωνίας και των διαφορετικών συστημάτων πρωτοκόλλων επικοινωνίας. Σήμερα υποστηριζόμενα πρωτόκολλα επικοινωνίας περιλαμβάνουν Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (προαιρετικά).

Λειτουργία τηλεχειριστηρίου υπερύθρων:

Ο ενεργοποιητής χρησιμοποιεί προηγμένη τεχνολογία τηλεχειριστηρίου υπέρυθρης ακτινοβολίας, η οποία επιτρέπει τον διάλογο ανθρώπινης μηχανής μέσω ενός σφραγισμένου παραθύρου διαλόγου χωρίς να ανοίξει το κάλυμμα του ενεργοποιητή. Ακόμη και σε επικίνδυνες καταστάσεις, το εγγενώς ασφαλές τηλεχειριστήριο μπορεί να εκτελέσει με ασφάλεια τη ρύθμιση παραμέτρων και την απομακρυσμένη λειτουργία του ενεργοποιητή.

Ακριβής μέτρηση και προστασία ροπής

Επαγγελματικά σχεδιασμένο σύστημα μέτρησης ροπής για να εξασφαλιστεί η προστασία υπερφόρτωσης ενεργοποιητή και η παρακολούθηση σε πραγματικό χρόνο των αλλαγών ροπής βαλβίδων:

(Τυπική διαμόρφωση)Μηχανική μέτρηση ροπής: Ο παραδοσιακός μηχανισμός μηχανικής σκανδάλης ροπής έχει τα πλεονεκτήματα της ωριμότητας, της σταθερότητας και της αξιοπιστίας. Έχουμε βελτιστοποιήσει και αναβαθμίσει το με βάση την αρχική ροπή, καθιστώντας τη συσκευή ροπής πιο ευαίσθητη και τη διάρκεια ζωής της βελτιώθηκε πολύ.

(Προαιρετικός)Ηλεκτρονική μέτρηση ροπής: Με την ανίχνευση του ρεύματος σε πραγματικό χρόνο, της τάσης και της μαγνητικής ροής του κινητήρα και τη συνεργασία με τον μικροελεγκτή για ολοκληρωμένους υπολογισμούς, επιτυγχάνεται η ακριβής ροπή εξόδου και επιτυγχάνεται συνεχής μέτρηση. Αυτό το σύστημα δεν χρειάζεται να εξετάσει τη μηχανική φθορά, η οποία βελτιώνει την αξιοπιστία του συστήματος.

Μέτρηση και προστασία κινητήρα

Υπερθέρμανση: Όταν η θερμοκρασία του κινητήρα υπερβαίνει την τιμή προστασίας υπερθέρμανσης, ο κινητήρας απαγορεύεται να λειτουργεί και εμφανίζεται το μήνυμα συναγερμού υπερθέρμανσης του κινητήρα. Υπερφόρτωση και βραχυκύκλωμα: Το κύκλωμα έχει σχεδιαστεί με τσιπ μετατροπής τάσης ακριβείας ADI για να ικανοποιήσει την ακριβή μέτρηση ενός ευρέος φάσματος αλλαγών ρεύματος. Τα χαρακτηριστικά αντι-καθυστερήσεων υπερφόρτωσης και η προστασία βραχυκυκλώματος πληρούν τα σχετικά πρότυπα.

Στιγμιαία αντίστροφη προστασία: Χρησιμοποιώντας στιγμιαία τεχνολογία ελέγχου ανάστροφης καθυστέρησης, όταν ο ενεργοποιητής λαμβάνει ένα σήμα αντίστροφης λειτουργίας κατά τη διάρκεια της λειτουργίας, το σύστημα ελέγχου θα κλείσει πρώτα και στη συνέχεια θα εκτελέσει την αντίστροφη δράση μετά από καθυστέρηση για την πρόληψη ζημιών στα μηχανικά τμήματα μετάδοσης.

Ηλεκτρονικό φρένο: Ο ηλεκτρικός ενεργοποιητής διαμόρφωσης εξασφαλίζει ότι η βαλβίδα σταματά στη θέση της βαλβίδας μέσω της ρύθμισης νεκρού ζώνης και του ηλεκτρονικού φρένου.

Πλάκα σύνδεσης

Connection plate

ΑΝΥΨΩΤΗΡΑΣ

Electric hoist

Τεχνικά δεδομένα

Μοντέλο	Ροπή	Περιστροφικός ταχύτητα (rpm)	Μηχανοκίνητη ισχύος (KW)	Αξιολογημένο ρεύμα (α)	Χειροκίνητη αναλογία	Μέγιστο στέλεχος διάμετρος (mm)	Βάρος (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Διαστάσεις

Ηλεκτρικός ενεργοποιητής πολλαπλών στροφών Fryz

FRYZ multi-turn electric actuator

Μοντέλο	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Μοντέλο	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Διαστάσεις σύνδεσης

Ηλεκτρικός ενεργοποιητής πολλαπλών στροφών Fryz

FRYZ multi-turn electric actuator

Ροπός ροπής

Μοντέλο	Κώδικας φλάντζας	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Τύπος ώθησης

Μοντέλο	Κώδικας φλάντζας	D	D1	D2	d1 max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
